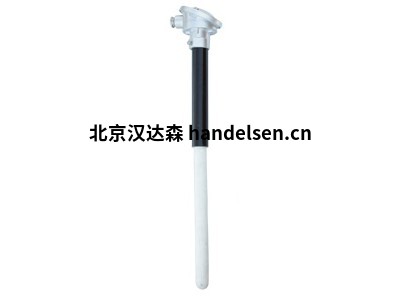

TEMATEC MAT10-1858插入式热电偶

TEMATEC  MAT10-1858插入式热电偶


公司简介

马婉婷 QQ：640767997   手机：18518171575 电话：010-64717020-127 传真：010-84786709-666 邮件：sales21@handelsen.cn

北京汉达森机械技术有限公司是一家专业从事欧洲工业产品进口贸易的公司。主要产品有工业自动化设备、机电设备、液压设备、电气设备和零部件等产品.



公司总部于2007年在德国成立。公司自成立以来，一直以德国公司的身份为国内一些贸易商，设备商及终端客户提供产品代购服务。目前我们是德国、意大利、瑞典等数家工业设备生产商的中国区唯一总代理；德国、意大利十几家工业设备企业的一级分销商。优势品牌超过八十个。与欧洲区两千个以上的供货商有业务往来。

　　根据要求，插入式热电偶的形式为AKK或BKK

　　DIN 43733，连接头形式为A或B，符合DIN 43729

　　插入式热电偶，用于气态和液态温度测量

　　媒体。应用领域例如加热，熔炉和设备工程。

　　连接头形式A和形式B适用于环境温度

　　适合高达100°C。固定管由钢制成，材料编号为。 1.0305。

　　使用反向法兰时，安装点最大为1 bar

　　被密封。

　　合适的热套管材料的选择取决于以上内容

　　放置主要条件。

　　符合DIN EN 60584，1级的热电偶(元件)在测量插件中

　　或使用DIN EN 43 710。

　　也可以使用带有两个热电偶的版本。

　　为了在玻璃熔体中使用，保护管还可以配备Pt套管

　　提供或镀上。

　　可能的温度范围是–200 ... + 1800°C

　　带有由不同材料制成的保护管

　　作为单热电偶或双热电偶

　　可用不同类型的元素

　　标准版本，带绝缘测量头

　　可与第3页上列出的变送器一起使用

　　头部安装温度限制开关

　　焊接法兰

　　法兰

　　CDN25PN40

　　DIN 2527 9289

　　订单号。

　　止动法兰和反向法兰

　　可调，根据DIN 43734

　　可调螺丝连接，

　　气密性达1巴

　　感应器类型

　　1个

　　01 = Fe-CuNi“ L” DIN EN 43710最大值工作温度1800°C

　　02 = Fe-CuNi“ J” DIN EN 60584以下工作温度1800°C

　　03 = NiCr-Ni“ K”，DIN EN 60584以下。工作温度1200°C●

　　04 = NiCrSi-NiSi“ N” DIN EN 60584最大值。工作温度1200°C

　　05 =陶瓷KER 610 = 1500°C，陶瓷KER 710 = 1600°C的Pt 10 Rh-Pt“ S” DIN EN 60584 0.35

　　06 = Pt 10 Rh-Pt“ S” DIN EN 60584 0.50 in陶瓷KER 610 = 1500°C，陶瓷KER 710 = 1600°C

　　07 =陶瓷KER 610 = 1500°C，陶瓷KER 710 = 1800°C中的Pt 13 Rh-Pt 6Rh“ R” DIN EN 60584 0.35

　　08 = Pt 13 Rh-Pt 6Rh“ R” DIN EN 60584 0.50 in陶瓷KER 610 = 1600°C，陶瓷KER 710 = 1800°C

　　09 = Pt 30 Rh-Pt 6Rh“ B” DIN EN 60584 0.35在陶瓷KER 610 = 1600°C，陶瓷KER 710 = 1800°C

　　10 = Pt 30 Rh-Pt 6Rh“ B” DIN EN 60584 0.50 in陶瓷KER 610 = 1600°C，陶瓷KER 710 = 1800°C

　　3

　　传感器数量

　　1 =简单●

　　2 =两倍

　　3 =步骤元素，需要更多信息，请略图!

　　其他要求!

　　第四名

　　根据DIN 43729的连接头和特殊形状

　　1 = B型，标准IP 54，仅带15 mm直径的颈管●

　　2 = A型，标准IP 54，仅用于22 mm和32 mm颈管

　　3 = OFF，标准IP 54仅用于22 mm和32 mm颈管

　　4 = AUZ，仅用于22 mm和32 mm颈管的标准IP 54

　　5 = AUZ-H，仅用于22 mm和32 mm颈管的标准IP 54

　　其他要求!

　　5

　　外部保护管

　　1 =多孔陶瓷KER 530，根据DIN 43724，最高1500°C

　　2 =多孔陶瓷KER 610，根据DIN 43724，最高1600°C●

　　3 =多孔陶瓷KER 799，根据DIN 43724，最高1800°C

　　第六名

　　内保护管：材料为外保护管

　　0 =无KER

　　1 = KER 610 DIN 43724型●

　　2 = KER 799型DIN 43724型

　　状态：01.2005

　　订购示例在第3/4页上继续

　　7 8 9 10

　　公称长度NL，单位mm

　　0500 = 0500

　　0710 = 0710●

　　1000 = 1000

　　1400 = 1400

　　其他要求!

　　颈管材质

　　1 = 1.0305材料钢，标准●

　　其他要求!

　　12

　　13 14 15

　　颈管尺寸D 2

　　1 = 15 x 2 x 080自由长度，用于保护管10

　　2 = 22 x 2 x 150自由长度，用于保护管15●

　　3 = 32 x 2 x 200自由长度，用于保护管24

　　16

　　安装配件

　　0000 =无

　　9039 =Ø15毫米的止动法兰

　　9040 =Ø22毫米的止动法兰

　　9041 =Ø32毫米的止动法兰

　　9042 =Ø15毫米的对接法兰

　　9043 =Ø22毫米的对接法兰

　　9044 =用于Ø32毫米的法兰

　　9045 =Ø15 mm的螺纹插座

　　9046 =Ø22 mm的螺纹插座

　　9047 =Ø32 mm的螺纹插座
