德国PI L-509 精密线性平台应用领域

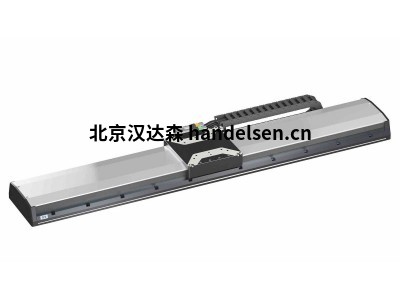

L-509 精密线性平台

紧凑型设计，可负载达10公斤

行程为26至102毫米（1''至4"）

可选择直接测量线性编码器

王立华 QQ：2850590596   手机：18518172069 电话：010-64717020-125 传真：010-84786709-666 邮件：sales20@handelsen.cn

步进电机

重复精度达0.1微米

ActiveDrive直流、直流、无刷直流和直流齿轮电机

方向感应参考点开关

产品概述

带防蠕动系统的交叉滚柱导轨带来高运动精度和负载能力。精密滚珠丝杠，螺距为1毫米 紧凑型设计。应力消除铝基座可实现高稳定性。非接触式限位开关 带方向感应的非接触式光学参考点开关位于行程的中点。

位置测量

·         电机轴上的集成式旋转编码器（xxAD10、xxDG10、xxxx32）。

·         增量线性编码器（xxAD00、xASD00、xxxx11）。

最小位移和缓慢运动

结合SMC Hydra控制器，带步进电机和集成线性编码器（L-509.xASD00）的版本可在传感器分辨率范围内实现可重复的最小位移。同样的配置可实现几传感器增量每秒的恒定低速。

驱动器类型

·         .xxAD变型：用于高速度的ActiveDrive直流电机：通过脉宽调制（PWM）信号进行控制，工作电压通过集成在电机壳中的放大器获取。

·         .xxDG变型：带减速齿轮的直流伺服电机在电机功率低时可实现高转矩和高分辨率

·         .xxSD变型：2相步进电机可实现低速和高分辨率

·         .xx3xxx变体：直流电机

·         .xx5xxx变体：无刷直流电机

增量编码器用于高精度位置测量

非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。

应用领域

自动聚焦, 激光切割, 研究, 生物技术, 自动化, 真空, 光学对准

订购信息

L-509.02·3111 精密线性平台，85毫米宽度，26毫米行程，直流电机，带正弦/余弦信号传输的线性编码器，含3米成套电缆

L-509.02·3132 精密线性平台，85毫米宽度，26毫米行程，直流电机，含3米成套电缆

L-509.02·5132 精密线性平台，85毫米宽度，26毫米行程，无刷直流电机，含3米成套电缆

L-509.03·3111 精密线性平台，85毫米宽度，52毫米行程，直流电机，带正弦/余弦信号传输的线性编码器，含3米成套电缆

L-509.03·3132 精密线性平台，85毫米宽度，52毫米行程，直流电机，含3米成套电缆

L-509.03·5132 精密线性平台，85毫米宽度，52毫米行程，无刷直流电机，含3米成套电缆

L-509.053111 精密线性平台，85毫米宽度，102毫米行程，直流电机，带正弦/余弦信号传输的线性编码器，含3米成套电缆

L-509.05·3132 精密线性平台，85毫米宽度，102毫米行程，直流电机，含3米成套电缆

L-509.05·5132 精密线性平台，85毫米宽度，102毫米行程，无刷直流电机，含3米成套电缆

L-509.10AD10 精密线性平台，85毫米宽度，26毫米行程，ActiveDrive直流电机，含3米成套电缆

L-509.10DG10 精密线性平台，85毫米宽度，26毫米行程，直流齿轮电机，含3米成套电缆

L-509.10SD00 精密线性平台，85毫米宽度，26毫米行程，步进电机，含3米成套电缆

L-509.14AD00 精密线性平台，85毫米宽度，26毫米行程，ActiveDrive直流电机，带A/B正交信号传输的线性编码器，含3米成套电缆

L-509.1ASD00 精密线性平台，85毫米宽度，26毫米行程，步进电机，带正弦/余弦信号传输的线性编码器，含3米成套电缆

L-509.20AD10 精密线性平台，85毫米宽度，52毫米行程，ActiveDrive直流电机，旋转编码器，含3米成套电缆

L-509.20DG10 精密线性平台，85毫米宽度，52毫米行程，直流齿轮电机，含3米成套电缆

L-509.20SD00 精密线性平台，85毫米宽度，52毫米行程，步进电机，含3米成套电缆

L-509.24AD00 精密线性平台，85毫米宽度，52毫米行程，ActiveDrive直流电机，带A/B正交信号传输的线性编码器，含3米成套电缆

L-509.2ASD00 精密线性平台，85毫米宽度，52毫米行程，步进电机，带正弦/余弦信号传输的线性编码器，含3米成套电缆

L-509.40AD10 精密线性平台，85毫米宽度，102毫米行程，ActiveDrive直流电机，含3米成套电缆

L-509.40DG10 精密线性平台，85毫米宽度，102毫米行程，直流齿轮电机，含3米成套电缆

L-509.40SD00 精密线性平台，85毫米宽度，102毫米行程，步进电机，含3米成套电缆

L-509.44AD00 精密线性平台，85毫米宽度，102毫米行程，ActiveDrive直流电机，带A/B正交信号传输的线性编码器，含3米成套电 缆

L-509.4ASD00 精密线性平台，85毫米宽度，102毫米行程，步进电机，带正弦/余弦信号传输的线性编码器，含3米成套电缆
