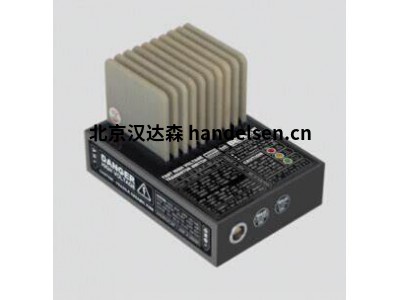

德国Behlke电子开关HTS 60-200-SCR应用领域
德国BEHLKE是高压功率半导体堆栈的全球市场领导者。BEHLKE生产的高压固态开关zui高可达200kV交流和直流单开关或桥式配置。 BEHLKE拥有600多种标准开关和脉冲发生器的产品系列基于高度灵活的设计。
| 王立华 QQ：2850590596 手机：18518172069 电话：010-64717020-125 传真：010-84786709-666 邮件：sales20@handelsen.cn |
 |
 |
德国Behlke高压开关HTS 60-200-SCR应用领域
要产品：
BEHLKE高压开关、BEHLKE高压脉冲单元、BEHLKE快速恢复高压二极管组
德国Behlke高压开关HTS 60-200-SCR应用领域
用于放电应用的稳健且廉价的高压开关，用于产生与快速高压FDA续流二极管相关的阻尼正弦振荡
●高峰值电流能力
●极高的di / dt，不会影响可靠性和预期寿命，因为大量单个SCR具有单独的栅极驱动
●极度过载容限
●通过简单的TTL触发脉冲（2-5 V）轻松触发
●非常紧凑，重量轻●各种冷却选项
应用说明：与具有非常有限的dv / dt和di / dt能力的传统盘式晶闸管开关不同，快速BEHLKE晶闸管开关模块由大量较小的晶闸管芯片（类型取决于多达1000个单晶闸管）制成，并联连接并且串联，使得极端dv / dt和di / dt有效地分裂成单个晶闸管的非关键值。每个晶闸管都由其高度同步和隔离的栅极驱动器发射。这使得非常短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。 BEHLKE晶闸管开关可以安全地以最高物理可能的di / dt和dv / dt速率以及尽可能高的峰值电流运行，而不会出现任何可预测的寿命下降。 BEHLKE晶闸管开关是真正的栅极控制，不会从负载电路汲取发射能量。这样可以安全地从几乎0 V（提供足够的咬合电流）切换到最大电压而没有任何限制。
这些开关的隔离度至少为最大工作电压的150％，因此无需大量工作即可实现高端开关应用。为了节省成本和体积，特别是在低侧开关应用（例如撬棍电路）中，所有BEHLKE晶闸管开关也可以通过可选的非对称隔离制造，例如，正极为200 kV，负极为30 kV。无论工作电压如何，每个晶闸管开关型号的定制隔离电压额定值都可以满足特殊的隔离电压要求。 “常规”隔离电压选项范围为40 kV至200 kV（选择ISO-40，ISO-80，ISO-120，ISO-200）。可根据要求提供符合欧洲安全标准的“医疗认证”。任何定制电压在1到150 kV（AC / DC）之间，任何定制的峰值电流在1到100 kA之间，可以在大约4-8周的交付时间内完成。如果可以在现有平台上实现，我们不会为定制交换机收取额外费用。请咨询BEHLKE。
为了并联多个晶闸管开关，它们配备了同步I / O. 如果一个开关由于故障条件（例如，过热）而关闭，则该特征确保同步触发并禁止其他开关模块的触发输入。 由于可能由开关的高di / dt容量引起的强电磁场，建议在所有大型感应回路区域使用单独的控制单元（选件SEP-C）。
这尤其适用于非常大的开关模块以及di / dt> 5 kA /μs。对于具有中小型开关模块的应用，我们建议使用印刷电路板（最终采用多层技术），以最大限度地减少杂散电感并使感应回路区域保持较小。
采用印刷电路板的设计还保证了整个电子系统的可重现的EMC特性。在任何情况下，请确保负载圆与控制圆保持适当的距离，以避免磁反馈效应，否则内部安全电子设备将检测到故障状态，并且开关将锁定2秒。每次射击后。大多数开关通过红色LED指示。
所有BEHLKE晶闸管开关均可选配接地冷却法兰（选件GCF），带镀镍铜散热片（选件CF），带石墨散热片（选件CF-GRA，带陶瓷散热片（选件CF-CER）），带水冷（选件ILC），直接液体冷却非导电冷却剂（选件DLC）或陶瓷冷却表面（选项CSS）。
为避免高压电位散热片的电晕放电，我们建议采用直接液体冷却（选件DLC）或陶瓷散热片（选件CF-CER）或水冷（选件ILC），以便在40 kV以上的电压下进行冷却。
产品代码：型号包含有关电压，电流和开启行为的编码信息。第一个数字代表以kV为单位的电压，短划线前的最后一个数字表示开启行为（0 =固定导通时间，1 =可变导通时间）。短划线后面的数字表示以安培x10为单位的电流。特殊功能在第二个破折号后由字母编码。示例HTS 60-100-SCR：HTS = HV晶闸管开关，6 = 6kV，0 =取决于固定导通时间的电流，100 = 1000安培，SCR =硅控制整流器（晶闸管）。
产品型号展示
Behlke HTS 40-1000-SCR
Behlke HTS 60-1000-SCR
Behlke HTS 60-100-SCR
Behlke HTS 60-200-SCR
Behlke HTS 80-200-SCR
Behlke HTS 80-500-SCR
Behlke HTS 80-1000-SCR
Behlke HTS 100-1600-SCR
Behlke HTS 120-200-SCR
Behlke HTS 120-500-SCR
Behlke HTS 120-1600-SCR
Behlke HTS 120-100-SCR
Behlke HTS 150-200-SCR
Behlke HTS 160-200-SCR
Behlke HTS 160-500-SCR
Behlke HTS 160-200-SCR
Behlke HTS 160-1600-SCR
Behlke HTS 200-800-SCR
Behlke HTS 220-800-SCR
Behlke HTS 220-1000-SCR
Behlke HTS 220-1200-SCR
Behlke HTS 240-100-SCR
Behlke HTS 240-800-SCR
Behlke HTS 240-1000-SCR
Behlke HTS 240-1200-SCR
Behlke HTS 300-100-SCR
Behlke HTS 320-200-SCR
Behlke HTS 320-800-SCR
Behlke HTS 400-200-SCR
Behlke HTS 440-1200-SCR
Behlke HTS 500-1200-SCR
Behlke HTS 600-200-SCR
Behlke HTS 640-100-SCR
Behlke HTS 800-100-SCR
Behlke HTS 1200-100-SCR
Behlke HTS 1200-2400-SCR
Behlke HTS 1500-1000-SCR
