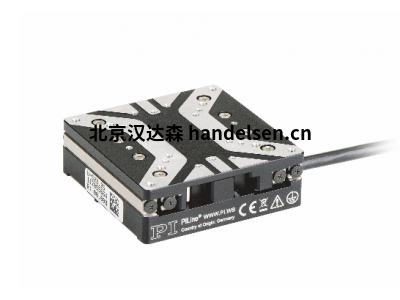

PI纳米立方体®纳米定位器P-616
PI纳米立方体®纳米定位器P-616
用于纳米定位和纤维对齐的紧凑型并行-运动压子系统
· 并行运动设计，实现所有空间方向的最高刚度
· 由于谐振频率高，即使负载高达100克，也具有高度动态的运动
· 由于单一安装平台，创新产品设计，PI定位器吴亚男可灵活使用。
· 市场上只有具有 ID 芯片功能的纳米定位器
· 最小和最轻的纳米立方体®与100μm的旅行范围在市场上
应用范围
· 光纤定位和对齐
· 扫描显微镜
· 2光元聚合
PI定位器吴亚男
· 纳米技术和纳米制造
· 光子学/集成光学
· 微操纵
· 示例定位
·
|
P-616.3C |
单位 |
浮动值 |
|
|
运动和定位 |
|
|
|
|
活动轴 |
X、Y、Z |
|
|
|
旅行范围在 -20 至 120 V，开环 |
110/轴 |
μm |
#DIV/0! |
|
旅行范围，闭环 |
100/轴 |
μm |
#DIV/0! |
|
分辨率，1s，打开循环 |
0.3 |
纳米 |
类型。 |
|
分辨率，1 s，闭环 |
0.4 |
纳米 |
类型。 |
|
线性错误 |
0.03 |
% |
类型。 |
|
双向可重复性，1 s，10% 旅行范围 |
•lt：10 |
纳米 |
类型。 |
|
双向可重复性，1 s，100% 旅行范围 |
•lt：15 |
纳米 |
类型。 |
|
传感器 |
|
|
|
|
传感器类型 |
电容式传感器 |
|
|
|
机械特性 |
|
|
|
|
刚度 |
0.5 |
N/μm |
±10% |
|
共振频率X/Y/Z，无负载 |
700 |
赫兹 |
±10% |
|
与30克负载X/Y/Z共振频率 |
380 |
赫兹 |
±20% |
|
共振频率与100克负载X/Y/Z |
250 |
赫兹 |
±20% |
|
推/拉力能力 |
15 |
N |
麦克斯。 |
|
最大允许扭矩 |
0.4 |
纳米 |
麦克斯。 |
|
驱动器属性 |
|
|
|
|
陶瓷类型 |
事先知情同意®P-885.50 |
|
|
|
电容 |
1.5/轴 |
μF |
±20% |
|
杂项 |
|
|
|
|
工作温度范围 |
-20 至 80 |
°C |
|
|
材料 |
铝、钢 |
|
|
|
尺寸 |
40 × 40 × 40 |
毫米 |
|
|
无负载移动质量 |
0.021 |
公斤 |
|
|
没有电缆的质量 |
0.125 |
公斤 |
|
|
带电缆的质量 |
0.4 |
公斤 |
|
|
电缆长度 |
1.5 |
m |
±10毫米 |
|
连接器 |
D-子 25W3 （m） |
|
|
|
推荐电子产品 |
E-503， E-663， E-712， E-727 |
|
|
· PI 的压子柔性阶段将亚纳米分辨率和制导精度与最小相声相结合。这使得它们特别适用于计量学、超分辨率显微镜、干涉测量或半导体芯片生产检测系统的应用。Piezo 柔韧阶段可用于毫秒稳定精度定位和动态扫描，在高达 6 度的自由度内，最多可进行 100 赫兹。
· 专有传感器设计、无摩擦弹性导引和长寿命 PICMA ®压电执行器的独特组合造就了卓越而坚固的力学。PI定位器吴亚男 Piezo 运动控制器支持定位和扫描性能优化，通过数字或模拟接口和舒适的编程轻松集成。
·
· PI 的多轴压子柔韧级允许在多达 6 个轴(包括尖端、倾斜和偏航运动)中以亚纳米精度定位和扫描。版本范围从最紧凑的立方体设计到大孔径和低调。
· XYZ 扫描仪是定位技术的全能型。PI 177定1858位3804器应用包括样品调整、技术、光学计量、光纤定位和光子，以及原子力显微镜。
· 所有压子纳米定位系统均经过工厂校准，并随测量日志一起交付。
带电容传感器的子纳米分辨率
电容式传感器在不接触的情况下使用亚纳米分辨率进行测量。PI 177定1858位3804器它们保证了 kHz 范围内出色的运动线性、长期稳定性和带宽。
自动配置和快速组件交换
力学和控制器可以根据需要进行组合并快速交换。所有伺服和线性化参数都存储在力学 D 子连接器的 ID 芯片中。每次打开控制器时，数字控制器的自动校准功能都会使用此数据。
适用于复杂的真空应用
压子系统中使用的所有组件都非常适合在真空中使用。操作时无需润滑剂或润滑脂。无聚合物的压子系统允许特别低的超高气率。
杰出的PICMA®压电执行器
获得专利的PICMA®压电执行器均为全陶瓷绝缘。这样可以防止因泄漏电流增加而导致的湿度和故障。PICMA®执行器的使用寿命是传统聚合物绝缘执行器的十倍。1000亿个周期没有一次失败被证明。
由于零播放弹性指南，PI 177定1858位3804器指导精度高
Flexure 指南不含维护、摩擦和磨损，不需要润滑。它们的刚度允许高负载容量，并且对冲击和振动麻木不仁。它们 100% 真空兼容，在宽温范围内工作。
由于平行运动学，高动力学多轴操作
在平行运动多轴系统中，所有执行器在公共平台上工作。所有轴的最小质量惯性和相同的设计允许快速、动态、精确的运动。
