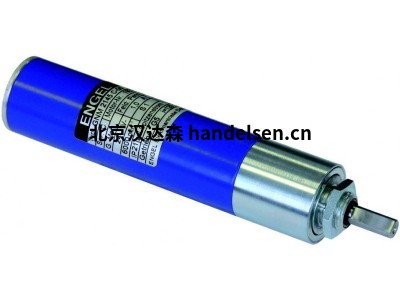

德国ENGEL带永磁场的刷 2 极直流电机GNM 5440E系列

　　德国ENGEL带永磁场的刷 2 极直流电机GNM 5440E系列

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　用永磁场刷2极直流电机。刷架开口可以通过拆下盖板访问。用4个线程安装法兰(见绘图)。

　　电机还配备了直流塔乔发电机和/或增量编码器。

　　电机还配有设备插头DIN 43650。

　　一般数据

　　额定速度 1600.0分钟-1

　　标有电压 24 V

　　额定电流 5.3 A

　　名义电源 95.0 W

　　操作模式 S1

　　保护程度 IP 54

　　旋转方向 雷西贝尔

　　连接类型 曼泰莱通

　　类型 即时消息 B14

　　直径 83.0 毫米

　　长度 167.0 毫米

　　机械数据

　　大规模惯性时刻 0.2 ·10-3公斤2

　　名义扭矩 0.567 纳米

　　最大。 连续扭矩 0.59 纳米

　　开始扭矩 3.2 毫米

　　每个扭矩的速度变化 5.2 N-1厘米-1最小-1

　　机械时间恒定 10.8毫秒

　　摩擦扭矩 0.06 纳米

　　转子重量 0.85 千克

　　FR(允许径向轴负载) 140.0

　　F一(允许轴承重) 56.0

　　电气数据

　　武装抵抗 0.7 Ω

　　锚感应 2.2毫赫

　　终端电阻 0.75 Ω

　　电压常数 12.34 分钟-1

　　扭矩常数 0.118 纳米/A

　　开始电流 30.0 A

　　最大峰值电流 37.0 A

　　电气时间常数 2.9毫秒

　　热数据

　　最大环境温度 40.0 °C

　　绝缘类 F

　　热时间恒定 F 分钟

　　温度上升而不冷却 3.0 千瓦/瓦

　　可选握制动器 B 4

　　标有电压 24 V

　　额定电流 0.14 A

　　制动扭矩(电机轴) 1.0 纳米

　　最大。 每小时切换号码 2000.0 纳米
