ges模块化高压连接器MOD系列参数详情

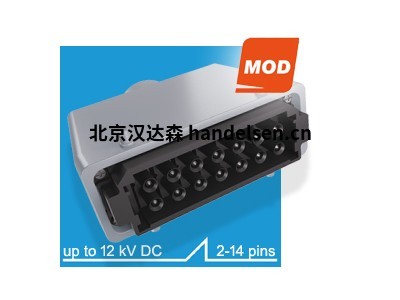

ges模块化高压连接器MOD系列：
安装：
型号：
好处：
体积小，灵活性高
最小电缆长度
非常服务和维护友好
各种特定应用组合
国际标准化，广泛传播
兼容：Amphenol Heavymate C 146M，Lapp EPIC MC，WeidmüllerConCept，Wieland revos Flex ua
安装：
坚固的房屋
实用的锁闩
高防护等级
可与其他模块化插入件组合
电线尺寸的多种选择
隐式接触
简单的模块化系统
快速简便的组装
特征:
工作电压：12 kV DC
测试电压：18 kV DC
额定电流：25 A
针数：2-14
端接方法：焊料/压接
电线尺寸：AWG 20-12
防护等级：IP 65
易燃性：UL94 V-0
模块插槽数2、3、5、7
锁定系统杆锁定
安装类型（面板安装连接器）4孔法兰
外壳材料铝合金
表面电镀环氧粉末涂料
防护等级（配合连接器），符合IP65防护等级。 DIN EN 60529
工作温度-30°C至+ 80°C
触点类型MOD-HP
端接方法压接/焊锡
额定电流（在+ 23°C时）25 A
接触电阻≤2mΩ
触点直径2.5毫米
电线尺寸（AWG /横截面）AWG 20-12（0.5-4.0mm²）
触头材料铜合金
接触镀银（Ag）
配合循环≥500
不包括联系人。 从第176页选择联系人。
模块类型MOD-HP
针数2
材料PA 6.6 GF
阻燃等级UL94 V-0
工作温度-40°C至+ 125°C
CTI价值600
绝缘材料组I（DIN IEC 60664）
最大限度。 绝缘电缆绝缘层（单线）的直径6.2 mm 型号：MOD-HP Size 2M 2-Pole 12 kVDC
MOD-HP Size 3M 6-Pole 12 kVDC
MOD-HP Size 2M 4-Pole 12 kVDC
MOD-HP Size 5M 8-Pole 12 kVDC
MOD-HP Size 5M 10-Pole 12 kVDC
MOD-HP Size 7M 12-Pole 12 kVDC
MOD-HP Size 7M 14-Pole 12 kVDC
MOD系列，系统组件：
可用的模块：
高压，每个模块2针，最高12 kVDC
信号传输，每个模块3-20针，最高630 V
同轴，每个模块3针，250 V
数据传输，RJ45 CAT5e / USB Type 2，4 x 400 V触点
多样的框架和外壳，最多可容纳7个模块
