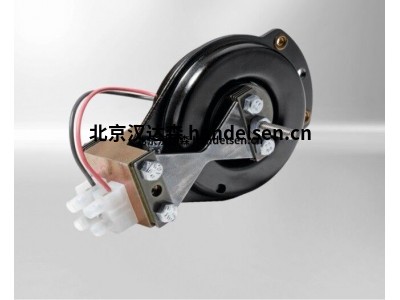

Kendrion永磁制动器应用及工作原理

Kendrion永磁制动器的刹车设计

安装牢固的磁场线圈，安装在高扭矩制动器外壳和法兰之间。Flywire需要将电磁阀的输出连接到制动上的极限位置。外壳和法兰之间沿轴方向安装的永久磁铁会产生制动器所需的磁场。电机被连接。法兰通过断面弹簧和铆接夹紧部件进行连接，移动到轴上，可以避免扭转和摩擦。这保证在水平或垂直制动器操作中的剩余扭矩为零。

高扭矩制动器的电动机和外壳的叫法气体间隙在安装制动器时会自动调整。例如，通过安装公差，法兰与马达轴等机器轴连接。允许扭曲和轴方向的固定。将电动元件拉紧外壳和法兰的摩擦接触。由此产生的摩擦产生制动扭矩。

直流电压被施加到高扭矩制动器电磁阀上时，交流电磁场会抵消施加在电动子上的力，用弹簧力释放制动器。制动轴不受施加在截面弹簧上的最小力以外的任何轴向力的影响。直流电压被施加到阀门上后，高扭矩制动电磁阀、交流电磁场会抵消施加在电动子上的力，用弹簧力释放制动器。制动轴不受施加在截面弹簧上的最小力以外的任何轴向力的影响。直流电压被施加到阀门上后，将高扭矩制动电磁阀、交流电磁场抵消力施加到电动机上的永久磁场和解放制动是由弹簧力产生的，制动轴不受所有轴力的影响，除去最小部分弹簧力。

Kendrion永磁制动器关于高扭矩

HIGH TORQUE系列结合了永磁制动器的众所周知的特性 - 由于磁路的重新设计，它具有更多优势，例如在相同尺寸和功耗下具有更高的扭矩，在整个使用寿命期间具有高扭矩稳定性和扩展的温度范围。

Kendrion 高扭矩永磁制动器工作原理

高扭矩制动器设计为干式运行。由永久磁场产生的力用于产生制动效果。为了抵消制动作用，永磁体的磁通量被交替的电磁场(电磁释放系统)抵消。衔铁和法兰轮毂之间的零间隙连接可确保制动扭矩向机器轴(例如电机轴)的零间隙传递，并可靠地释放高扭矩制动器，零残余扭矩。由于这些特性，高扭矩制动器是伺服电机应用的理想选择。

Kendrion 高扭矩永磁制动器应用

高扭矩永磁制动器应用与传统的永磁制动器相同。
Kendrion永磁制动器应用

§ 伺服电机

§ 风能植物

§ 医学工程

§ 处理技术

§ 包装机

Kendrion 高扭矩永磁制动器特征

§ 与PM线相比，具有相同尺寸的更高扭矩

§ 在使用寿命期间具有高度一致的扭矩; 扩展的温度范围 零下15°C至零上120°C，可选零下40°C

Kendrion 高扭矩永磁制动器技术资料

§ 标称扭矩范围§ 0.1 Nm - 300 Nm

§ 电压§ DC 24 V

§ 保护等级§ IP 00

§ 温度范围§ 零下15°C至零上120°C，可选零下40°C
