德国OWIS 手动定位系统 测角仪 MOGO 65-40-65
产品分类
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
光束引导系统
光学元件
手动定位系统
电动定位系统
纳米混合定位系统
OWIS 手动定位系统 测角仪
1.测角仪 MOGO 65-40-65
MOGO 65-40-65 测角仪的旋转角度为 ± 20 °。它的高度为 32.5 毫米，旋转轴在安装表面上方 32.5 毫米，因此为棱镜、支架、光学元件等提供了足够的空间。
该测角仪可用于 SYS 65 和 SYS 90 . 测角仪由两相步进电机或带编码器的直流伺服电机操作。集成的霍尔效应或机械限位开关提供可靠的损坏保护。
MOGO 65-40-65 测角仪即使在负载较大的情况下也能提供高精度定位。为了实现高精度，MOGO 65-40-65 配备了高精度制造部件和低背隙蜗轮。
低背隙蜗杆传动允许水平和垂直方向的安装位置以及架空应用。专为测角仪开发的导向系统能够以最高分辨率实现高负载。
铝制部件的高品质黑色阳极氧化保护层几乎可以完全防止反射或杂散光。
2.高精度测角仪 MOGO 150-20
MOGO 150-20 测角仪即使在负载较大的情况下也能提供高精度定位。为了达到高精度，MOGO 150-20 配备了高精度组件。
低背隙蜗轮传动允许水平和垂直方向的安装位置以及高架应用。专为测角仪开发的导向系统能够以最高分辨率实现大负载。
旋转轴在安装表面上方 163 毫米或 203.5 毫米，因此为相应的结构提供了足够的空间。
旋转范围为 ± 10 °。根据应用的要求，您可以选择步进电机或直流伺服电机。集成霍尔效应或机械限位开关以保护机械装置。
铝制部件的高品质黑色阳极氧化保护层几乎可以完全防止反射或杂散光。
3.THETA-PHI-测角仪 TPM 150-20-20-243
theta-phi 测角仪TPM 150-20-20-243即使对于较大的负载也能提供高精度定位。为了实现高精度，TPM 150-20-20-243配备了高精度组件。
低背隙蜗轮传动允许水平和垂直方向的安装位置以及高架应用。专为测角仪开发的导向系统能够以最高分辨率实现大负载。
枢轴点位于安装表面上方 163 毫米处，因此为相应的结构提供了足够的空间。
每种情况下的摆动范围均为 ± 10 °。根据应用的要求，您可以选择步进电机或直流伺服电机。集成霍尔效应或机械限位开关以保护机械装置。
铝制部件的高品质黑色阳极氧化保护层几乎可以完全防止反射或杂散光。
OWIS 手动定位系统 线性平台
1.微型平移台 MVT 30-Z
微型平移台 MVT 30-Z 用于在最小空间内进行调整任务。它们的边缘长度仅为 30 毫米，可在 3 毫米 (± 1.5 毫米) 的行程范围内允许≥7 毫米的自由通过。
MVT 30-Z 配备细螺纹主轴和刻度旋钮。滑块的强制复位意味着它们可以在两个方向承受相同的负载。
微型平移台 MVT 30-Z 可根据要求提供与 SYS 40 兼容的变体。
低翘曲铝
低反射，黑色阳极氧化
带细牙螺纹主轴
紧凑的设计
低质量
2.非磁性微型平移台 MVT 40B-Z-UM
非磁性微型平移平台 MVT 40B-Z-UM 与非磁性微型 XY 平台 MKT 40B-UM 一样存在
由渗透率小于 1.01 的材料制成。与这些一起，也可以实现非磁性 XYZ 结构。
表格的尺寸对应于 MVT 40B-Z。它们可带端板和不带端板。
燕尾导轨可长时间保持精度，带有刻度旋钮的细螺纹主轴可实现灵敏设置。
无磁性
SYS 40 兼容
低翘曲铝
低反射，黑色阳极氧化
行程 6 毫米
孔径 ø 15 毫米
3.平移台 VT 45N
VT 45N 平移台适用于一般应用。不仅限于系统套件，它们还用于调整具有柱和销的经典光学器件的结构以及光纤应用。此外，它们是定位 CCD 相机和其他光电传感器的理想选择。
借助集成夹紧装置，产品可防止意外调整，因为它们只能用工具松开。它们提供安全性并且仍然易于使用。此外，VT 45N 可以根据需要安装为 XY、XZ 和 XYZ 组合，安装在滑块和底板上，无需安装支架。
带有刻度按钮的细螺纹主轴可实现灵敏的设置。燕尾导轨可在很长一段时间内保持其准确性。
无需额外的 Z 支架即可进行 XYZ 组装
低翘曲铝
低反射，黑色阳极氧化
带夹子
带细牙螺纹主轴
经济有效的使用
安装选项：
在带有转接板 ADP 65-A 的光学平台上
在测角仪 GO 40 和 GO 65S 上
4.带光圈 VTA 40B-XYZ 的位移台
VTA 40B-XYZ 是 VTA 和 KTA 40B 的组合，每轴行程范围为 6 毫米，自由孔径为 11.2 至 15 毫米。预张紧的细牙螺纹主轴和精确调整的燕尾导轨可实现非常灵敏的定位。VTA 40B 在每个轴上的位置可以通过夹紧细牙螺纹主轴来固定。
VTA 40B-XYZ 有两个版本。VTA 40B-XYZ-D15-2EP-SYS40 非常适合集成具有额外光束路径自由度的光学或光机械组件。例如，使用作为附件提供的安装板 OH 40-D25-LTD40B，可以定位安装的光学元件。
也可根据要求提供与 θ 和 φ 倾斜的互调组合。安装在滑轨 RT 40-34 上，此版本的 VTA 40B-XYZ 与 SYS 40 兼容，而 VTA 40B-XYZ-D15-2EP 在第三轴上有一个向内的滑轨，使其非常紧凑3轴定位器出现。
SYS 40 兼容
低翘曲铝
低反射，黑色阳极氧化
每轴行程 6 mm
孔径 ø 11.2 - 15 毫米
带细牙螺纹主轴
带夹子
5.精密线性平台 LT 45
LT 45 精密线性平台是 LT 系列中最窄的。它们还专为工业用途以及研发应用而设计。
尽管它们的宽度很小，但使用特殊的导轨可以实现高承载能力和几乎无滑动的操作，即使在安装空间有限的情况下也能实现。
直到完全卡死，才能精确调节夹紧装置对细牙螺纹主轴的制动力，而不会影响主轴的位置。
所有铝制部件都有优质的黑色阳极氧化保护层。
行程范围 25 毫米、40 毫米、65 毫米、85 毫米或 110 毫米
适用于工业
低翘曲铝
低反射，黑色阳极氧化
低背隙，细螺纹主轴
带有地面和耐腐蚀循环滚珠轴承导轨的滑块
夹紧装置固定设定位置
可以进行 XY、XZ 或 XYZ 组装
6.测量台 MT 60
术语 MT 60 涵盖了一系列久经考验的测量台，宽度为 60 毫米，带有交叉滚柱导轨。
根据不同的要求，MT 60 测量台可提供 15 mm、25 mm 和 50 mm 的行程范围以及中心或侧面测微尺。
测量路径 15 mm、25 mm 或 50 mm
紧凑的设计
预载精密交叉滚柱导轨
低翘曲铝
低反射，黑色阳极氧化
中央或横向排列的千分尺
用于高精度定位
无需额外的 Z 支架即可进行 XYZ 组装
OWIS 手动定位系统 转台
1.转台 DT 40
DT 40 转台允许无限的旋转角度。手动调整的分辨率约为百分之一度。它们配备精密蜗杆传动和无间隙预载滚子轴承。
DT 40 主要用于旋转 SYS 40 中的光学元件。
除了手动版本，DMT 40 还提供齿轮电机（直流伺服或两相步进电机）。
SYS 40 兼容
低翘曲铝
低反射，黑色阳极氧化
精密滚动轴承
低背隙蜗轮（传动比90：1）
带 ø 25 mm 座和 ø 20 mm 孔径的转盘
2.转台 DT 100
DT 100 转台具有预加载的蜗杆传动装置，传动比为 180:1。
尽管它们的外部尺寸紧凑，但它们可以承受轴向和径向的高载荷。
这些转台具有 53 毫米的大自由通道。
除了手动版本，DMT 100 还提供齿轮电机（直流伺服或 2 相步进电机）。
低翘曲铝
低反射，黑色阳极氧化
精密角接触球轴承
夹紧
低背隙蜗轮（齿轮比180：1）
带插座和孔径 ø 53 mm 的转盘
3.转台 DT 130
转台 DT 130 具有预紧的蜗杆传动装置，传动比为 180:1。
尽管它们的外部尺寸紧凑，但它们可以承受轴向和径向的高载荷。
这些转台具有 56 毫米的大自由通道。
DT 130 转台也可用作配备不同发动机的 DTM 130。
SYS 90 兼容
低翘曲铝
低反射，黑色阳极氧化
精密滚动轴承
带夹子
预紧蜗轮（传动比180:1）
带支架和孔径 ø 56 mm 的转盘
4.旋转调节器 DV 65
旋转调节器 DV 65 允许像 DT 65 一样不受限制地旋转，但齿不是无间隙的。
37 毫米直径的大孔径使用户能够使用相对较大的光学元件。转接板允许将滑动台或测量台直接安装在 DV 65 上。
无预紧的蜗轮，其驱动轴可以分离以进行快速粗调，调整灵敏度优于 100 µrad。
DV 65 的尺寸与 SYS 65 系统兼容。
SYS 65 兼容
低翘曲铝
低反射，黑色阳极氧化
可以垂直和水平使用
调节范围>360°
整体高度低
OWIS 手动定位系统 角度调整平台

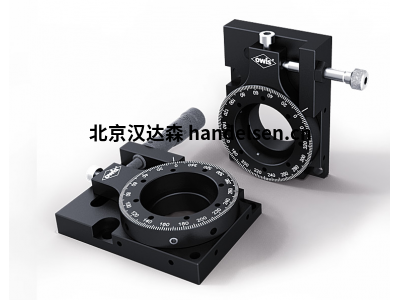

1.角度调整平台 WV 40
角度调整台 WV 40 结合了粗调 (360 °) 和微调。可以通过松开夹紧螺钉来根据需要调整套筒插件。拧紧夹紧螺钉后，用测量螺钉或细牙螺钉将套筒插入件旋转 25° (± 12.5°)。
垂直安装时，WV 40 允许安装的光学元件 (ø 25 mm / 25.4 mm 1 ") 安装在 SYS 40 中，自由通道为 20 mm。
可以在 SYS 40 中水平安装：使用一个 RT 40-40 卡舌（顶部边缘 WV 40，低于系统高度 5 mm），或使用两个 RT 40-10-R-WV40 卡舌（顶部边缘 WV 40、10毫米以下系统高度）。
SYS 40 兼容
低翘曲铝
低反射，黑色阳极氧化
粗调和微调
细螺纹或千分尺
可以垂直和水平使用
2.角度调整平台 WV 60
WV 60 角度调整台用于组合粗调和高分辨率微调。
孔径允许传输组件围绕光轴旋转。
其他旋转轴，包括多维排列，也可以通过附件实现。
SYS 65 兼容
低翘曲铝
低反射，黑色阳极氧化
粗调和微调
细螺纹或千分尺
可以垂直和水平使用
3.角度调整平台 WV 100
WV 100 角度调整台用于组合粗调和高分辨率微调。
孔径允许传输组件围绕光轴旋转。
其他旋转轴，包括多维排列，也可以通过附件实现。
低翘曲铝
低反射，黑色阳极氧化
粗调和微调
细螺纹或千分尺
可以垂直和水平使用
