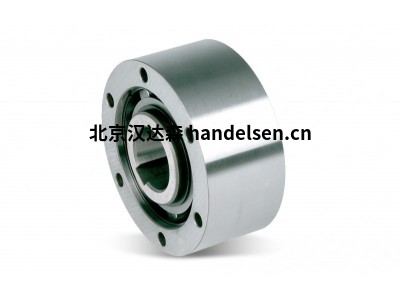

德国stieber离合器-内置产品

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

portant;">标准润滑是油。下面的页面上显示了一个典型的安装。

portant;">内部种族是轴的关键。适合以外部种族为中心的必须是H7*容差。外部比赛的连接是通过螺栓到10.9级或更好。此设计可以接受± S/2*的内部和外部种族的轴向错位。

portant;">AE型
是支持滚筒式自由轮无轴承支撑。轴承需要支持轴向和径向负载。安装还必须提供润滑和密封。标有外径是标准的滚珠轴承尺寸。

portant;">典型的安排是在轴承旁边安装这种类型的轴承，其外壳直径公差与下一页所示相同。

portant;">内部种族是轴的关键。外部种族具有 h6* 公差，应安装在具有 K7* 公差的外壳中。其他侧槽提供正扭矩传输。

portant;">如果住房容差是R6，使用缺口是没有必要的，但住房必须足够强大，不能在组装后扩大。此设计可以接受± S/2*的内部和外部种族的轴向错位。

portant;">AS型
是支持滚筒式自由轮无轴承支持。轴承需要支持轴向和径向负载。安装还必须提供润滑和密封。标称外部尺寸与系列 62 相同。球轴承。

portant;">典型的安排是在相同的位置公差内将此类型与系列 62 轴承一起安装。

portant;">内部比赛是关键轴（6毫米孔除外）。外部种族具有积极的 r6* 耐受性，使压力适合 H7* 外壳。外壳必须足够坚固，组装后不得扩建。此设计可以接受± S/2*的内部和外部种族的轴向误线。

portant;">ASNU型
是支持滚筒式自由轮无轴承支持。轴承需要支持轴向和径向负载。安装还必须提供润滑和密封。标称外径与系列 63 相同。滚珠轴承。

portant;">典型的安排是在相同的位置公差内将此类型与轴承一起安装，如下页所示。内部种族是轴的关键。外部种族具有积极的 n6 耐受性，使媒体适合 H7* 外壳。外线比赛中的其他侧槽提供正扭矩传输。


portant;">DC 型
是一个无内部或外部种族的扭伤型自由式笼。它必须安装在提供比赛的设计中，轴向和径向负载、润滑和密封支持。DC 类型版本-N 接受目前用于输电设备的所有类型的润滑油。

portant;">绝不能超过空间容差。内部和外部种族都必须有最低的纯宽度"e*"，没有任何凹槽，以确保自由旋转器的功能正确如下页所示。

portant;">或者，如果钢轴或外壳变硬，可以按照以下规格进行比赛。成品部分的表面硬度应为 HRC 60 至 62，深度最低为 0，6 mm。

portant;">核心硬度为HRC35至45。表面粗糙度不超过 22CLA。比赛间最大锥度：0，007 mm，宽度为25毫米。

portant;">如果住房是K6*容忍，使用缺口是没有必要的，但住房必须足够强大，不能扩大组装后。此设计可以接受± S/2*的内部和外部种族的轴向错位。

portant;">DC 比赛
提供与前几页显示的 DC 自由旋转笼一起使用。笼子和比赛组装，使一个非轴承支持的自由车队。

portant;">必须提供轴向和径向负载的轴承支持，以及润滑和密封。当考虑所有承载间隙和安装容差时，不得超过空间容差。

portant;">比赛之间的锥度应低于 0，007 mm，宽度为 25 mm。外部种族类型 A* 和 B* 应按压到组装后不会变形的外壳中。如果您需要使用 A* 和 G* 类型传输最大自由轮扭矩容量，请联系我们的技术部门。可能需要检查关键应力。

portant;">NF 型
是支持滚筒式自由轮无轴承支持。轴承需要支持轴向和径向负载。安装还必须提供润滑和密封。

portant;">标准润滑是油。标有外径是标准的滚珠轴承尺寸。典型的安排是将此类型与具有相同外壳公差的轴承一起安装，如下页所示。内部种族是轴的关键。外部种族具有积极的 n6 耐受性，使压力适合 H7* 外壳。其他侧槽提供正扭矩传输。

portant;">如果住房容差是 K6*，则不需要使用凹槽，但房屋必须足够坚固，在组装后不会扩展。

portant;">NFR 型
是轴承支撑辊式自由轮，无需任何密封。安装必须提供润滑和密封。标准润滑是油。

portant;">尺寸 8 到 20 单位使用钢从内部比赛的钢轴承支持。超过大小 25， 两个 160.。使用系列滚珠轴承，提供更高的超车速度容量。典型的排列显示在叶子上。内部种族是轴的关键。外部种族具有积极的 n6* 公差，使按压适合 H7*的住房。其他侧槽提供正扭矩传输。住房必须足够坚固，组装后不得扩建。

portant;">S200型
是非轴承支撑的无轴承型自由式。这些花纹直接运行在用户提供的轴上。轴承需要支持轴向和径向负载。安装还必须提供润滑和密封。

portant;">典型的安排是将此类型与下一页所示的轴承一起安装。接受外部比赛的住房孔将用 H7* 公差进行加工。钥匙会传递扭矩。溅出的轴必须具有 60 到 62 的表面硬度，最终深度最低为 0，6 mm。核心硬度应为 HRc 35 到 45。表面粗糙度不得超过 22 CLA。最大轴锥度为每 50 mm 长度 0，01 mm。轴孔和壳孔之间的同心应保持在 TIR 0，05 mm 以内。

portant;">首选润滑是油。Stieber 设计允许使用大多数用于动力传输的常用润滑剂，包括带有 EP 添加剂的齿轮油。必要时，也可以润滑油脂。
