 unimec不锈钢梯形螺旋千斤顶螺丝起子X系列的螺丝起子在所有结构型号中的尺寸分别为204、

华珺 QQ： 3400717127   手机： 13552869098 电话：010- 64717020-123 传真：010- 84786709-666 邮件： sales22@handelsen.cn

306、407。不锈钢制成的部件包括外壳，衬套，盖，马达法兰，主轴和所有端部配件。意大利UNIMEC千斤顶介绍 用非不锈钢制成的组件是蜗杆。如果螺丝钉柄暴露在氧化剂中，则可以根据需要通过梯形螺丝起子章节最后介绍的Niploy处理来保护它们

不锈钢梯形螺旋千斤顶

尺寸306

2.5吨-25 kN

型号XTPR

portant;">用料

  材料 规范性 规格 适应症

虫 16镍铬4 EN 10084：2008 渗碳合金钢 经过表面硬化处理并在牙齿和刀柄上磨削

车轮磨损 CuAl10Fe2-GM EN 1982：2008 铝青铜 冷成型

坚果 CuAl10Fe2-GM EN 1982：2008 铝青铜 冷成型

螺纹主轴 X5 CrNiMo 17-12-2（AISI 316） EN 10088-1：2014 不锈钢 Tr 30x6（ISO 2901：2016）切割

卡特 X5 CrNiMo 17-12-2（AISI 316） EN 10088-1：2014 不锈钢 在6面完全加工

润滑剂 Unimec Mark CA 钙基润滑脂 0.3千克

一般特征

工作温度[°C] -10°C / 80°C

静载荷（牵引或压缩） 40千牛

动载荷（牵引或压缩） 25千牛

最大输入速度 1800转

主变速箱重量 10公斤

梯形螺杆重量 5公斤/米

最大负载时的防旋转扭矩 63牛顿米

最大容许静态侧向载荷 0 N

中心到中心直径 50毫米

蜗杆上的最大径向载荷 450牛

标准工作条件 25°C-servizio 10

具体特点

  标称比

  1/5 1/10 1/30

实际比率 1 / 4,75 1 / 9,67 1/30

蠕虫每转翻译 1,26毫米 0,62毫米 0.2毫米

效率 30％ 26％ 18％

启动效率 21％ 18％ 13％

最大线速度 2160 1080 360

最大负载扭矩 16牛顿米 9.3牛米 4,4牛米

蜗杆最大扭矩 69牛米 154牛顿米 183牛顿米

空载扭矩 0,4牛米 0.3牛顿米 0,25牛米

欧拉定律（安全系数= 2；动态压缩载荷）

极限载荷1（红色）-2（蓝色）-3（绿色）

C =载荷[kN]

L =梯形螺钉的总长度[mm]

功率曲线

品红色区域表示潜在的加热危险。工作周期必须仔细分析。

VR =蜗杆转速[rpm]

VL =主轴平移速度[mm / min]

P =要求的输入功率[kW]

电机型号

  国际电工委员会 蜗杆直径 中心直径 标称功率（4极电机）

IEC 71 B5 14毫米 110毫米 0,55千瓦

IEC 80 B5 / B14 19毫米 130毫米/ 80毫米 1,1千瓦

IEC 90 B5 / B14 24毫米 130毫米/ 95毫米 1,9千瓦

IEC 100-112 B5 / B14 28毫米 180毫米/ 110毫米 5

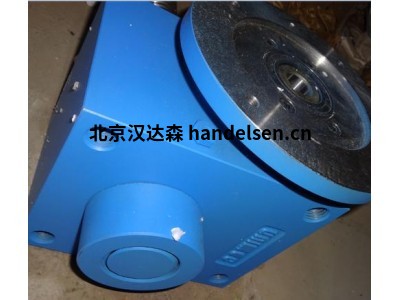

unimec减速机TAC7-6116N

　　带聚合物梯形杆的机械螺旋千斤顶

　　爆炸图纸尺寸预调整器

　　预尺寸标注器是一种工具，可引导用户选择能够满足其设计需求的正确产品。功率传输的选择受许多因素的影响，因此建议将预尺寸器的结果视为指示性的并且值得进一步研究，可在产品页面和实际尺寸中获得。

　　一般特征

　　齿轮间隙15' - 20'

　　强制润滑速度1500转/分钟

　　润滑脂润滑速度100转

　　工作温度[°C]-10°C / 80°C

　　空心轴最大力矩770 Nm

　　最大输入速度1800转

　　主变速箱重量32公斤

　　新的市场需求，轻型应用的增长以及创新和研究的精神促使UNIMEC创造了一系列具有卓越质量价格比的新型梯形螺旋千斤顶：Aleph系列。

　　这个新系列包括三种尺寸，并且具有由具有非常高机械特性的高科技聚合体制成的一些部件的特性。

　　Aleph螺旋升降机具有类似于全金属千斤顶的结构，具有相同的负载处理功能，并保持相同的不可逆性。

　　特殊的齿轮成型工艺和所用聚芳基酰胺的特性使其即使在没有润滑的情况下也能工作。

　　Aleph螺旋升降机可通过接头，轴和锥齿轮箱单独或成组连接。
