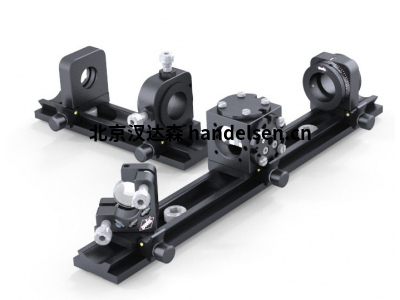

OWIS光束引导系统 SYS25系列 25-700毫米的标准长度
OWIS光束引导系统 SYS25系列 25-700毫米的标准长度
光束引导系统
光束引导系统
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
OWIS 系统套件让实验者有机会在尽可能短的时间内创建实验设置。此外，确保在现有系统元件的帮助下，可以在以后的批量生产中使用相同的构建套件。
这对于工业研究尤其重要。使用系统导轨、型材和相关的骑手，可以实现 25 毫米 (SYS 25)、40 毫米 (SYS 40)、65 毫米 (SYS 65) 和 105 毫米 (SYS 90) 的梁高度。
得益于导轨滑轨系统，可以快速更换组件
用于线性、二维和 3D 结构
普遍适用于激光和光纤以及经典和量子光学
适用于实验室样品和系列设备
SYS 40 组件可以与 SYS 65 系统套件结合使用
系统中存在所有系统元素的最高集成度。
种类繁多的插座和适配器确保可以正确组装各种光学组件。此外，这些组件与加入我们标准的其他制造商的系统兼容。
光束引导系统 系统25
1.带长孔 S 25 LL 的系统导轨 SYS 25
S 25 LL 系统导轨是 SYS 25 光束传输系统的基本元件，可提供从 25 毫米到 700 毫米的标准长度。导轨由低翘曲铝制成，经过精密制造和低反射，黑色阳极氧化。
SYS 25 系统的系统导轨、滑块和结构组件可以组合在一起，形成光轴为 25 mm 的稳定紧凑的光路。
由于长孔，S 25 LL 系统导轨几乎可以以任何角度安装在光学平台上。这确保了构建光学系统所需的可变处理。
系统高度 25 毫米适用于公制和英制安装网格，低反射，黑色阳极氧化.
2.SYS 25 选项卡 RT 25
RT 25 滑架用于将结构组件安装在 S 25 LL 系统导轨上，从而保证定义的系统高度。它们配备了久经考验的可旋转夹紧件。这使得在 S 25 LL 系统导轨上放置或移除它们变得非常容易，即使是在现有的上部结构中。
骑手用滚花或内六角螺钉夹紧。夹紧件的形状确保了高度的摩擦连接，而不会造成导轨的永久变形。对于具有微调的骑手，可应要求提供侧面带有螺纹孔的骑手。
基体和夹片由低翘曲铝制成，低反射，黑色阳极氧化，带滚花或内六角螺钉，平夹，导轨无永久变形，固定时保留设置。
3.SYS 25-SYS 40 转接板
适配器板 ADP-S40-S25-10 用于将 SYS 25 组件连接到
RT 40骑手，并且每个都有两个板 - 使整个 SYS 25 导轨骑手组件组合的光轴适应轨道的光束高度系统 40。
使用随附的 M2.5 螺钉将转接板 ADP-S40-S25-10 安装在滑块和光学组件之间。
如果要调整完整的导轨-骑手-组件组合的高度，请将导轨放置在两个转接板上，并用 M6 螺钉穿过转接板上的大孔将其固定到光学平台上。
所需的螺钉包含在供货范围内。低翘曲铝，低反射，黑色阳极氧化，调整光轴
安装选项，在 RT 40 上，在光学平台上。
光束引导系统 系统40
1.带长孔 S 40 LL 的系统导轨 SYS 40
S 40 LL 系统导轨是 SYS 40 光束引导系统的基本元件，由特别低翘曲的铝合金制成。导向面和支撑面经过精密加工。精心设计的系统概念保证了 SYS 40 组件在 S 40 LL 导轨上的精确和可重复定位。
系统导轨、RT 40 滑轨和 SYS 40 的其他组件（例如光学支架）可以组合形成光轴在相应底座上方 40 mm 高度的结构。
细长孔允许系统导轨 S 40 LL 以与孔图案几乎任何角度连接到光学平台。
系统高度 40 毫米
适用于公制和英制安装网格
低翘曲铝
低反射，黑色阳极氧化
2.型材 SYS 40 S 40-4
使用 4 边型材 S 40-4，除了线性和水平排列外，还可以实现高度稳定的三维结构。由于 S 40-4 型材的高扭转和弯曲刚度，自支撑结构也是可能的。
S 40-4 型材的四个燕尾导轨与 S 40 LL 系统导轨的导轨 100% 兼容。因此，专为 S 40 LL 导轨设计的
SYS 40系统组件也可以连接到 S 40-4 型材上。
S 40-4 的四个导轨的布置方式使得骑手可以独立于其他导轨上的骑手定位在这些导轨中的每一个上。
与系统导轨 S 40 LL 的兼容性
适用于三维结构
低翘曲铝
低反射，黑色阳极氧化
3.SYS 40 RT 40 滑块
RT 40 车手配备了旋转夹紧件。因此，它们可以很容易地与已安装的组件一起放置在系统导轨 S 40 LL 或 4 面型材
S 40-4 上，并用螺钉夹紧。夹紧件的设计确保了
高度的摩擦连接，而不会造成导轨的永久变形。
RT 40 滑块可提供滚花螺钉或 ISO 4762 内六角螺钉。
基体和夹片由低翘曲铝制成
低反射，黑色阳极氧化
带滚花或内六角螺钉
平夹，导轨无永久变形
固定时保留设置
光束引导系统 系统65
1.带长孔 S 65 LL 的系统导轨 SYS 65
带有 .... pdf (287 kb) 的系统导轨 SYS 65
S 65 LL 系统导轨是 SYS 65 光束传输系统的基本元件，由特别低翘曲的铝合金制成。导向面和支撑面经过精密加工。复杂的系统概念保证了 SYS 65 组件在 S 65 LL 系列导轨上的精确和可重复定位。
系统导轨、RT 65 滑块和 SYS 65 的其他组件（例如光学支架）可以组合形成光轴在相应底座上方 65 mm 高度的结构。
细长孔允许系统导轨 S 65 LL 以与孔图案几乎任何角度连接到光学平台。
系统高度 65 毫米
适用于公制和英制安装网格
低翘曲铝
低反射，黑色阳极氧化
2.型材 SYS 65 S 65-4
使用 4 边型材 S 65-4，除了线性和水平排列外，还可以实现高度稳定的三维结构。由于 S 65-4 型材的高扭转和弯曲刚度，自支撑结构也是可能的。
S 65-4 型材的四个燕尾导轨与 S 65 LL 系统导轨的导轨 100% 兼容。因此，为 S 65 LL 导轨设计的 SYS 65 系统组件也可以连接到 S 65-4 型材上。
S 65-4 的四个导轨的布置方式使得骑手可以独立于其他导轨上的骑手定位在这些导轨中的每一个上。
与系统导轨 S 65 LL 的兼容性
适用于三维结构
低翘曲铝
低反射，黑色阳极氧化
3.SYS 65 RT 65 滑块
RT 65 滑块配备了旋转夹紧件。因此，它们可以很容易地与安装的组件一起从上方放置在系统导轨 S 65 LL 或 4 面型材
S 65-4 上，并用螺钉夹紧。夹紧件的设计确保了
高度的摩擦连接，而不会造成导轨的永久变形。
RT 65 滑块可提供滚花螺钉或 ISO 4762 内六角螺钉。
基体和夹片由低翘曲铝制成
低反射，黑色阳极氧化
带滚花或内六角螺钉
平夹，导轨无永久变形
固定时保留设置
光束引导系统 系统90
1.系统导轨 SYS 90 带长孔 S 90 LL
S 90 LL 系统导轨是 SYS 90 光束传输系统的基本元件，由特别低翘曲的铝合金制成。导向面和支撑面经过精密加工。精心设计的系统概念保证了 SYS 90 组件在 S 90 LL 系列导轨上的精确和可重复定位。
系统导轨、RT 90 滑块和 SYS 90 的其他组件（例如光学支架）可以组合形成光轴在相应底座上方 105 mm 高度的结构。
细长孔允许 S 90 LL 系统导轨以与孔图案几乎任何角度连接到光学平台。
系统高度 105 毫米
适用于公制和英制安装网格
低翘曲铝
低反射，黑色阳极氧化
2.SYS 90 RT 90 滑块
RT 90 骑手可用于创建具有较大喷射高度的结构。这些也可以吸收大的或重的成分。
RT 90 配备有用于固定的夹叉。这为骑手提供了高度的稳定性。夹紧件的设计确保了高度的摩擦连接，而不会造成导轨的永久变形。
RT 90 滑块可提供滚花螺钉或 ISO 4762 内六角螺钉。
基体和夹片由低翘曲铝制成
低反射，黑色阳极氧化
带滚花或内六角螺钉
平夹，导轨无永久变形
固定时保留设置
OWIS光束引导系统 SYS25系列 25-700毫米的标准长度
