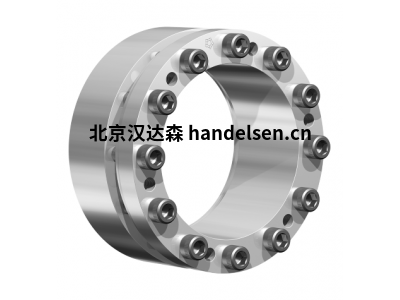

RINGFEDER RfN 7085锁定元件

简单快捷的装配和拆卸，完全免于维护和磨损，绝对无反弹的动力传输：RINGFEDER 锁定组件是按照最高质量标准制造的摩擦锁定轴轮毂连接。它们适用于所有类型的轮毂的精确紧固，例如齿齿轮、运行轮毂和链链轮、杠杆、凸轮盘、皮带和制动盘、滑动齿轮、耦合器或法兰、轴和车轴。与外部夹紧连接相比，在轴和集线器之间安装收缩盘、锁定组件。通过拧紧夹紧螺丝，内环和外环将自身压在要连接的组件的接触表面上，从而创建摩擦合身的按压连接。这不仅允许最高的扭矩，而且轴向和径向以及弯曲负载可靠传输。无钥匙环形锁组件是传统收缩配合、楔形、钥匙路或多边形连接的优越替代品，具有出色的同心性和对交替转动的抵抗力。我们的锁定组件可供用户使用各种标准设计和尺寸以及定制的特殊解决方案。

快速锁定组件与中央螺母

超紧凑、轻巧、经济高效：具有来自 RINGFEDER 的中央螺母的高品质锁定组件是摩擦性、绝对无阻力的定位感驱动器组件连接的快速易处理解决方案。它们适合使用凹槽以及无槽轴，并具有优秀的同心性能，由于他们的自我中心。由于孔与外径的最佳比例，它们特别适合安装在薄壁部件和狭小空间中。此外，低质量的惯性和最小的重量确保了最佳的动态行为。因此，RINGFEDERQuick 锁定组件是传统轴轮毂连接与钥匙路、套牢或简单锥形衬套的优越替代方案，这些连接不能保证在精确应用中不受反弹的需要。单个中央锁螺杆使组件的精确轴向和径向定位能够在几秒钟内锁定，只需几个简单的步骤。

RfN 7070

自我中心

内径d： 5-16 毫米

外径D： 16-26 毫米

总长度L： 19-28，5 毫米

扭矩T： 10-52 Nm



RINGFEDER RfN 7075

自我中心

内径d： 17-35 毫米

外径D： 32-50 毫米

总长度L： 33-41 毫米

扭矩T： 174-681 Nm



RINGFEDER RfN 7085

自我中心

因纳杜奇梅瑟d： 5-45 毫米

外径D： 12-60 毫米

总长度L： 19-63 毫米

扭矩T： 10-1.340 Nm



RINGFEDER RfN 7090 不锈钢

自我中心

内径d：4-20mm

外径 D：8-28 毫米

总长 L：15-28 毫米

扭矩 T：3-31 Nm
