OWIS手动定位系统 角度调整平台WV60系列
OWIS 手动定位系统 测角仪
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |

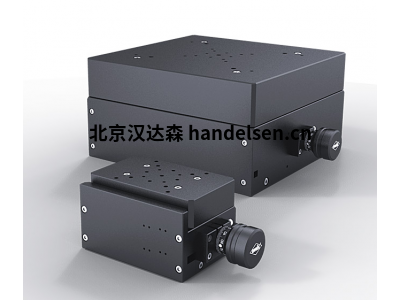

1.测角仪 MOGO 65-40-65
MOGO 65-40-65 测角仪的旋转角度为 ± 20 °。它的高度为 32.5 毫米，旋转轴在安装表面上方 32.5 毫米，因此为棱镜、支架、光学元件等提供了足够的空间。
该测角仪可用于 SYS 65 和 SYS 90 . 测角仪由两相步进电机或带编码器的直流伺服电机操作。集成的霍尔效应或机械限位开关提供可靠的损坏保护。
MOGO 65-40-65 测角仪即使在负载较大的情况下也能提供高精度定位。为了实现高精度，MOGO 65-40-65 配备了高精度制造部件和低背隙蜗轮。
低背隙蜗杆传动允许水平和垂直方向的安装位置以及架空应用。专为测角仪开发的导向系统能够以最高分辨率实现高负载。
铝制部件的高品质黑色阳极氧化保护层几乎可以完全防止反射或杂散光。
2.高精度测角仪 MOGO 150-20
MOGO 150-20 测角仪即使在负载较大的情况下也能提供高精度定位。为了达到高精度，MOGO 150-20 配备了高精度组件。
低背隙蜗轮传动允许水平和垂直方向的安装位置以及高架应用。专为测角仪开发的导向系统能够以最高分辨率实现大负载。
旋转轴在安装表面上方 163 毫米或 203.5 毫米，因此为相应的结构提供了足够的空间。
旋转范围为 ± 10 °。根据应用的要求，您可以选择步进电机或直流伺服电机。集成霍尔效应或机械限位开关以保护机械装置。
铝制部件的高品质黑色阳极氧化保护层几乎可以完全防止反射或杂散光。
3.THETA-PHI-测角仪 TPM 150-20-20-243
theta-phi 测角仪TPM 150-20-20-243即使对于较大的负载也能提供高精度定位。为了实现高精度，TPM 150-20-20-243配备了高精度组件。
低背隙蜗轮传动允许水平和垂直方向的安装位置以及高架应用。专为测角仪开发的导向系统能够以最高分辨率实现大负载。
枢轴点位于安装表面上方 163 毫米处，因此为相应的结构提供了足够的空间。
每种情况下的摆动范围均为 ± 10 °。根据应用的要求，您可以选择步进电机或直流伺服电机。集成霍尔效应或机械限位开关以保护机械装置。
铝制部件的高品质黑色阳极氧化保护层几乎可以完全防止反射或杂散光。
OWIS 手动定位系统 角度调整平台
1.角度调整平台 WV 40
角度调整台 WV 40 结合了粗调 (360 °) 和微调。可以通过松开夹紧螺钉来根据需要调整套筒插件。拧紧夹紧螺钉后，用测量螺钉或细牙螺钉将套筒插入件旋转 25° (± 12.5°)。
垂直安装时，WV 40 允许安装的光学元件 (ø 25 mm / 25.4 mm 1 ") 安装在 SYS 40 中，自由通道为 20 mm。
可以在 SYS 40 中水平安装：使用一个 RT 40-40 卡舌（顶部边缘 WV 40，低于系统高度 5 mm），或使用两个 RT 40-10-R-WV40 卡舌（顶部边缘 WV 40、10毫米以下系统高度）。
SYS 40 兼容
低翘曲铝
低反射，黑色阳极氧化
粗调和微调
细螺纹或千分尺
可以垂直和水平使用
2.角度调整平台 WV 60
WV 60 角度调整台用于组合粗调和高分辨率微调。
孔径允许传输组件围绕光轴旋转。
其他旋转轴，包括多维排列，也可以通过附件实现。
SYS 65 兼容
低翘曲铝
低反射，黑色阳极氧化
粗调和微调
细螺纹或千分尺
可以垂直和水平使用
3.角度调整平台 WV 100
WV 100 角度调整台用于组合粗调和高分辨率微调。
孔径允许传输组件围绕光轴旋转。
其他旋转轴，包括多维排列，也可以通过附件实现。
低翘曲铝
低反射，黑色阳极氧化
粗调和微调
细螺纹或千分尺
