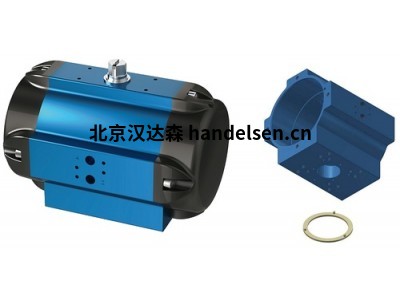

AMG气动执行器类型SAD/SAF

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　活塞滑动过程中发生的横向力被导杆吸收。这确保了活塞的完美轴向引导，使活塞密封功能良好和永久。

　　从机架/引脚原理中，由于机架和针脚之间的持续有效距离，在切换过程中会产生均匀的扭矩过程。

　　对于 AMG 气动执行器类型 SAD，该运动是用压缩空气生成的。当外室通风时，开关轴顺时针旋转(阀门关闭)。当内部腔室通风时，开关轴逆时针旋转(阀门打开)。

　　AMG气动执行器类型SAD是用压缩空气和弹簧力移动的。对于单作用执行器，只有内室用压缩空气加压。因此产生的力不仅将阀门向一个方向移动，而且同时使安全弹簧处于返回的紧张。弹簧力能够在发生故障时将阀门移动到安全位置"CLOSE"或"OPEN"。

　　所有气动驱动器的一个一般优点是，它们可以在爆炸或潮湿的环境中不受问题地使用。在发生泄漏时，操作人员没有危险。

　　技术规格：

　　设计：气动双活塞四转执行器

　　设计特点：机架针脚原理，活塞导引通过导杆

　　BR03C：直径内方为45°位置：不锈钢1.4532 BR16中的间隔环：以插件可选中心环为手段进行：尺寸 10 - 42 已引入根据 DIN EN ISO 5211 的额外法兰图案;用于安装笔画限制模块的紧固线直接集成在执行器壳

　　旋转角度：0° - 90°

　　控制压力：至少 2 bar：最大 10 条

　　控制介质：过滤、干燥压缩空气或所有非攻击性， 气态介质

　　环境温度：-25°C至+80°C/可选：-60°C至+100°C

　　安装：任何

　　耐腐蚀性：工业大气

　　润滑：

　　用润滑脂DIN永久润滑 51825-K2K-30扭矩：参见扭矩表

　　选项 BR03C：可调节的内部/外部行程通过具有旋转角度扩展的单独旅行停止模块停止至 +/- 5°;

　　环境温度高达 ±100°C;

　　环境温度下降 -40°C

　　维护和检查：AMG SAD/SAF气动执行器无维护。

　　其条件是执行器的正确设计、完全纯化的控制介质

　　以及正常的环境条件。
