德国PI带线性编码器 N-565优势

PI (Physik Instrumente)简介

华珺 QQ：3400717127   手机：13552869098 电话：010-64717020-123 传真：010-84786709-666 邮件：sales22@handelsen.cn

PI集团全球共有六个生产点，四家位于德国，两家位于海外，全球超过1000位员工，关键市场中有15家子公司，超过284项专利和专利申请，40多年的压电陶瓷技术经验

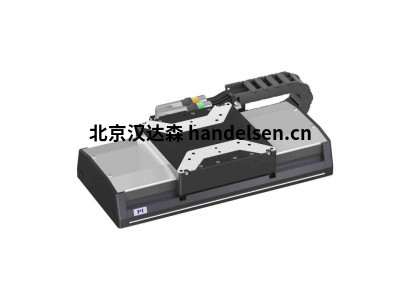

N-565 带线性编码器实现最高精度

具有亚纳米级编码器分辨率的NEXACT®压电步进驱动器

属性：

1.      超高精度：最小位移为2纳米，直接测量PIOne编码器的分辨率为0.5纳米

2.      长行程：13 毫米、26 毫米或52 毫米

3.      关机后自锁：节约能量，减少热量产生

4.      PiezoWalk®技术带来长使用寿命和高可靠性

5.      紧凑型设计：宽为65毫米、高为20毫米

优点

1 NEXACT参考级线性平台

带NEXACT PiezoWalk驱动器的线性平台可在长行程范围内实现纳米级高精度定位。其配置直接测量线性编码器和交叉滚柱轴承 ，可实现最高精度。

2 PiezoWalk技术：高分辨率、低磨损

PiezoWalk技术将压电陶瓷促动器与压电电机的技术优势结合在一起。PiezoWalk步进驱动器不仅能提供亚纳米级分辨 率、较大的力和高刚性，而且根据其驱动原理，其还能实现理论上无限的行程。不同于其他压电机动化驱动器原理， PiezoWalk步进驱动器不受滑动摩擦作用的影响。其是基于几个压电陶瓷促动器的静摩擦接触，这几个促动器沿一个 动轮步进。静止状态下，PiezoWalk步进驱动器自锁，不消耗能量，无热量产生。

3 带PIOne线性编码器用于直接位置测量 高分辨率

PIOne编码器由PI研发，在对测量数据进行相应处理后，可实现远低于1纳米的位置分辨率。此外，由于信号 周期短、信号质量高，PIOne编码器的线性误差小于1 %。PIOne编码器在研究参考信号时支持方向感应。

应用领域：

样本操纵、样本定位、高精度和高稳定性光学或机械部件、半导体行业中的精密机械部件、显微操纵、显微镜、自动 化、有限空间内的应用、真空或无磁性环境中的应用。

N-565 系列带线性编码器实现最高精度

1.      N-565.160 行程：13毫米

2.      N-565.260 行程：26毫米

3.      N-565.360行程：52毫米

工作温度范围 ：10 到 50 °C

    工作电压 ：-10 到 45 伏

        材料 ：铝，阳极氧化致黑

  电机连接器 ：HD Sub-D 15针（公头）

传感器连接器 ：Sub-D 15（母头）

    推荐电控 ：E-861.1A1

 驱动类型 ：NEXACT压电陶瓷步进驱动器

  最大推拉力 ：10 牛

保持力（被动）：10 牛 最小

德国PI带线性编码器 N-565优势

订购信息

N-565·160

精密线性定位平台，行程为13毫米，PIOne线性编码器，分辨率为0.5纳米，驱动力为10牛，尺寸为65 × 80 × 20毫米（宽 × 长 × 高），NEXACT压电步进驱动器

N-5655·260

精密线性定位平台，行程为26毫米，PIOne线性编码器，分辨率为0.5纳米，驱动力为10牛，尺寸为65 × 110 × 20毫米（宽 × 长 × 高），NEXACT压电步进驱动器

N-565.5·360

精密线性定位平台，行程为52毫米，PIOne线性编码器，分辨率为0.5纳米，驱动力为10牛，尺寸为65 × 160 × 20毫米（宽 × 长 × 高），NEXACT压电步进驱动器

德国PI带线性编码器 N-565优势

德国Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米与纳米定位技术的研发与制造。PI代表着技术性能，定位精度可达纳米。PI可获得的组件独立于市场上，并提供超越现有技术水平的单独解决方案。高度的灵活性为PI的客户提供了显着的竞争优势。

Physik Instrumente提供了超越全球竞争的技术范围和垂直生产范围。然而，PI重要的关注是通过定位解决方案不断地激励客户。今天，无论是在计量、显微，生命科技，还是激光技术，精密加工技术；无论是半导体科技，数据存储技术，还是光电子/光纤，天文等领域，PI的产品和技术正得到越来越广泛的应用，也赢得了越来越广泛的赞誉。

Physik Instrumente (PI)主要产品：

线性平台和执行器

电动旋转平台和测角器

XY平台

六足/平行运动

XYZ扫描仪

Z-/倾斜平台，提示/倾斜镜和有源光学

陶瓷部件

压电陶瓷组件

压电陶瓷执行器

控制器和驱动器

空气轴承导向系统

主要型号：

E-709、E-609、E-753、E-610、E-621、E-625、E-500
E-725、N-216、N-111、N-310、U-264、N-422
P-601、P-602、P-603、P-604、C-867、E-871、E-861
E-755、C-663、C-885、C-843、C-884、C-863、LPS-45
LPS-23、LPS-24、M-664、M-664KCEP、P-887.91
P-882.11、P-882.31、P-882.51、P-883.11、P-883.31
P-883.51、P-885.11、P-885.31、P-885.51、P-885.91
