Burocco阀门VPFL系列特点及参数

阀座倾斜，流量系数大、一体式紧凑机构。

采用可适应特殊的腐蚀性环境的不锈钢结构3 因此可适于各种不同的应用环境。所用部件坚固，采用自润滑式阀杆双导件，因此阀门工作性能可靠，可确保经过大量工作周期后也无需维护。采用了多种密封材料，因此可灵活适应不同的应用环境。采用不同规格的伺服控制器可截流高差压液体、大行程。

靳丛伟 QQ：2853369885   手机：15810543160 电话：010-64714988-211 传真：010-64714988-668 邮件：tk1@handelsen.cn

产品参数：

-关断作用方式

-NC- 常闭

-NO- 常开

-DE- 双作用

尺寸

-DN 15 - DN 200

等级

-PN 16

阀体材料

-ISI316 号不锈钢

-微铸工艺蜡(DN 15 - DN 100)

-锻造与电结合板( DN 125 - DN 200)

阀座

-AISI316 号不锈钢

连接方式

-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316）

-焊接

上阀盖

-AISI316不锈钢

快速打开时阀塞动作为线性

-AISI316 ，带PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡胶插件（2）

填料箱

-标准PTFE环、viton环

-填料PTFE 环( DN 15/DN 50) (NPFL)

-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-启动作用方式，最小4bar，最大8bar .

-材料：AISI304 锻钢

-气缸? 63 、? 82 、? 118 、? 136 、? 153 、? 235

-阀杆AISI316L 轧制钢， 采用双导件

-密封圈: NBR 、氟橡胶

-电流设备：定位器( N C 型〉

-附件：手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板

单作用方式下6bar 时的耗气量

-Cil.Φ63 = 0,45 NI

-Cil.Φ82 = 0,70 NI

-Cil.Φ118 = 1.80 NI

-Cil.Φ136 = 3,00 NI

-Cil.Φ153 = 5.20 NI

-Cil.Φ235 = 21,90 NI

工作温度

-30'C - + 200'C

由阀门与密封圈的类型决定

注释

( 1 ) 根据客户要求， 可提供其他类型的端连接.

( 2 ) 插入软质材料可适应升高20% 的差压.

( 3 ) 根据需要可提供双作用式大行程伺服控制器.

有关大多数阀门的选型与规格确定情况，请联系我公司技术部.

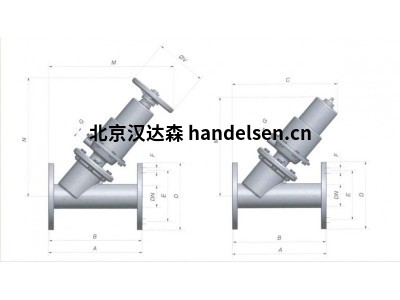

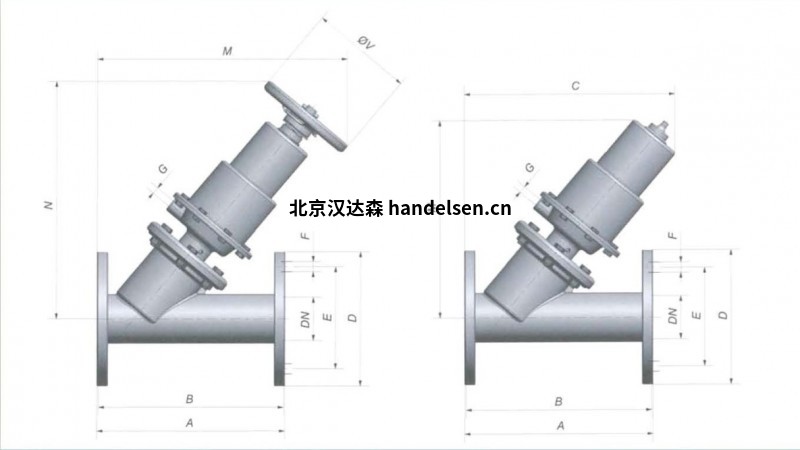

阀门尺寸表：
