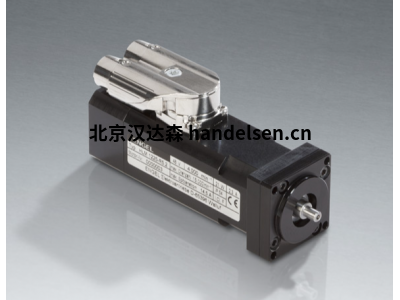

ENGEL Elektroantriebe HFI 2230 HFI 2260
ENGEL Elektroantriebe
HFI 2230 HFI 2260
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
HFI 2230 HFI 2260
产品参数：
最高转速 rpm 5000 4000
母线电压 VDC 24/48 24/48 ± 20%
额定转速 rpm 4000 3000
标称电流 2) ADC 6.1 / 3.0 7.1 / 3.6
标称功率 2) *) W 95 120
操作到 VDE 0530 S1
保护符合 VDE 0530 IP 54
旋转方向可逆
结构形状符合 VDE 0530 IM B5 - 通过端板对齐
连接器的种类（见下文）
HFI 2230 HFI 2260机械数据：
电机转动惯量 kgm2 0.005 * 10-3 0.009 * 10-3
额定扭矩 2) *) Nm 0.23 0.38
峰值扭矩 *) Nm 0.5 0.8
速度调节常数 N-1 cm-1 rpm 35 17
机械时间常数 ms 2.2 1.8
摩擦力矩 Nm 0.025 0.025
转子重量 kg 0.13 0.21
总重量 kg 0.85 1.15
球轴承 A/B 侧 609/698 609/698
阻燃剂
(允许径向轴负荷) 3) N 50 50
FA（允许轴向轴负荷） N 20 20
HFI 2230 HFI 2260电气数据：
相数 3 3
极数 6 6
终端电阻 4) W 0.31 / 1.2 0.22 / 0.83
电感 4) mH 0.19 / 0.76 0.16 / 0.61
电压常数 1) *) V / 1000 rpm 3.3 / 6.6 4.0 / 8.0
扭矩常数 1) *) Nm / A 0.027 / 0.054 0.033 / 0.066
电时间常数 ms 0.6 0.7
