德国 Trinamic 步进电机驱动器 IC TMC2100
步进电机驱动器 IC
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Trinamic 的步进电机驱动器将预驱动器、传感、保护电路和电源桥等所有部件集成到一个封装中，从而最大限度地降低了整体功耗和系统成本。
这些步进电机驱动器 IC 支持强大、灵活的设计，具有与电机完美匹配的高电流曲线，大大降低了设计复杂性和开发时间。
TMC2100
TMC2100 为 3D 打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成的微步进分度器、完全无噪声的电流控制模式 StealthChop™，旨在驱动双极步进电机。
输出驱动器模块由配置为全 H 桥的低 RDSon N 沟道功率 MOSFET 组成，以驱动电机绕组。TMC2100 能够从每个输出驱动高达 2.5A 的电流（通过适当的散热）。TMC2100 设计用于 5...46V 的电源电压。该器件具有步进和方向接口，并可配置数字引脚。

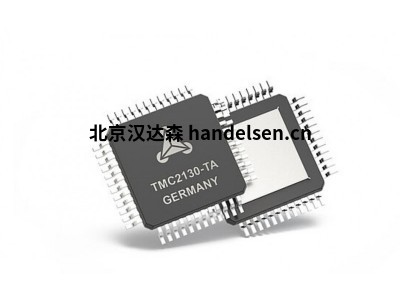

TMC2130
TMC2130 为 3D 打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成微步进分度器、无传感器失速检测技术 StallGuard2™、无传感器负载相关电流控制 CoolStep™ 和完全无噪声电流控制模式 StealthChop™，
旨在驱动双极步进电机。输出驱动器模块由配置为全 H 桥的低 RDSon N 沟道功率 MOSFET 组成，以驱动电机绕组。TMC2130 能够从每个输出驱动高达 2.5A 的电流（通过适当的散热）。TMC2130 设计用于 5...46V 的电源电压。
该器件具有用于配置和诊断的 SPI 接口以及步进和方向接口。
TMC2224
TMC2224 为 3D 打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成的微步进分度器、完全无噪声的电流控制模式 StealthChop2™，旨在驱动双极步进电机。输出驱动器模块由配置为全 H 桥的低 RDSon N 沟道功率 MOSFET 组成，以驱动电机绕组。
TMC2224 能够从每个输出驱动高达 2A 的电流（通过适当的散热）。TMC2224 设计用于 5...36V 的电源电压。该器件具有步进和方向接口，并可配置数字引脚。
TMC2226
TMC2226 是一款用于两相步进电机的超静音电机驱动器 IC。TRINAMIC 精密的 StealthChop2™ 斩波器可确保无噪音运行、最高效率和最佳电机扭矩。它的快速电流调节和与 SpreadCycle™ 的可选组合允许在添加时进行高动态运动。StallGuard4™ 提供无传感器归位。集成功率 MOSFET 可处理高达 2A RMS 的电机电流，
并具有保护和诊断功能，可实现稳健可靠的运行。简单易用的 UART 接口打开了调谐和控制选项。业界最先进的 Step/Dir 步进电机驱动器系列将设计升级为无噪音和最精确的操作，以提供具有成本效益且极具竞争力的解决方案。
TMC246
TMC246 为实验室自动化、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成的微步进电流控制和无传感器失速检测技术 StallGuard™，旨在驱动双极步进电机。输出驱动器模块由配置为全 H 桥的低 RDSon TrenchFET 功率 MOSFET 组成，以驱动电机绕组。
TMC246 能够从每个输出驱动高达 1.5A 的电流（通过适当的散热）。TMC246 设计用于 7...34V 的电源电压。该器件具有用于控制和诊断的 SPI 接口。
TMC261
TMC261是第一款用于双极步进电机的高能效大电流高精度微步进驱动器 IC。独特的高分辨率无传感器负载检测 StallGuard2™ 用于实现世界上第一个称为 CoolStep™ 的集成负载相关电流控制功能。读出负载和检测过载的能力使 TMC261 成为需要以低成本获得高可靠性的驱动器的最佳选择。
新获得专利的 spreadCycle PWM 混合衰减斩波器方案可确保最佳的过零性能和高速运行。TMC261 可以用步进和方向信号以及串行 SPI 接口驱动。使用 microPlyer 允许以最高 256 µStep 平滑度操作电机，将输入频率降低到 16 µSteps。全套保护和诊断功能使该设备非常坚固。
它直接驱动高达 2A 的步进电机。通过这种方式，它可以达到最高的能效，并且即使在高温环境下也可以驱动高电机电流而无需采取冷却措施。
TMC2660
TMC2660 为实验室自动化、3D 打印、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成微步进分度器、无传感器失速检测技术 StallGuard2™ 和无传感器负载相关电流控制 CoolStep™，旨在驱动双极步进电机。
输出驱动器模块由配置为全 H 桥的低 RDSon TrenchFET 功率 MOSFET 组成，以驱动电机绕组。TMC2660 能够从每个输出驱动高达 4A 的电流（通过适当的散热）。TMC2660 设计用于 9...30V 的电源电压。
该器件具有用于配置和诊断的 SPI 接口以及步进和方向接口。
常用型号
TMC2130-TA
TMC2202-WA
TMC2208-L A
TMC2209-L A
TMC2224-LA
TMC2225-SA
TMC2226-SA
TMC2300-L A
TMC236B-PA
TMC246B-PA
TMC260C-PA
TMC261C-PA
TMC2660C-PA
