Muller+Ziegler变压器DIw-MU测量传感器370C-0870型号
通用测量传感器
带以太网接口
带有HTTP，TCP / IP，Modbus-TCP协议
具有2个极限值或脉冲输出
类型：
多E-MU
应用
测量变送器Multi-E-MU用于测量电流，电压，频率，有功和无功功率，视在功率和
正弦量时的功率因数。在具有相同或任何负载的交流电系统和3线或4线三相电力系统中，可以进行测量。
可以通过PC上的10 Mbit / sec以太网LAN接口显示，存储和配置这29个被测对象。多达13000系列
测量值可以存储在测量传感器的内部存储器中。此外，可以显示测量结果
通过网络浏览器，或者通过HTTP，TCP / IP或Modbus-TCP协议进行读取和进一步处理。另外两个输出可用作极限
值或脉冲输出。极限值或脉冲输出的开关状态由2个LED指示。
功能
待测参数通过电流和电压以> 20 kSPS的采样率传输到22位A / D转换器
变压器。在微控制器中，根据测量的参数计算输出所需的值。输出值
电流和电压均为均方根值。根据相位L1的电压信号周期计算出频率。有功功率
由三相电流和电压样本的乘积计算得出。发电机无功功率的计算
使用电流样本和90°偏移电压信号的乘积完成三个阶段。视在功率是
电流和电压的三个均方根值的乘积之和。功率因数是根据视在功率值计算得出的
和有功功率值。
两个极限值和脉冲输出与所有输入和辅助电压都电气隔离。需要辅助电压
输入变量交流电，交流电压，频率，有功功率，无功
交流系统中的功率，视在功率和功率因数，
与之相同的四线制和三线制三相电力系统
任何负载，单向或双向能量方向，可配置
额定电流2 A和6 A
电流范围0.3-10 A，可配置
额定电压100-750 V
电压范围40-750 V，可配置
额定频率50 Hz
频率范围40-80 Hz
每条电流路径的能耗1A时为0.06 VA，5 A时为0.3 VA
每条电流路径100 V时为0.02 VA，750 V时为1 VA
最大过载永久电压750 V，最大电流12个
高浪涌负载电压1000 V 1 s，电流240 A 1 s
极限值和开路集电极类型（NPN晶体管）
脉冲输出最大工作电压5-24 V DC直流30 V
最大工作电流40毫安
脉冲长度约40毫秒（暂停时间> 100毫秒）
磁滞约设定值的4％
精度满量程的+/- 1％
警告！脉冲的价数必须除以传输比
（KN）的电流和电压互感器！
传输性能精度+/- 0.5％（功率因数+/- 0.5％的范围大于视在功率的25％
S = U x Inom x 1.732，表观功率<25％，精度为
+/- 1％，低于视在功率的10％，未测量功率因数）
电流影响<0.5％，额定电流为0.15倍至2倍
频率范围内的频率影响<0.3％
相角影响<0.5％+/- 90°
温度范围-15°C至+20°C至+30°C至+55°C
温度影响<0.2％在10 K
辅助电压影响否
负荷影响否
外部磁场影响无（至400 A / m）
输入到辅助电压之间的测试电压为5.2 kV，
输入和接口之间为5.2 kV，
极限值或脉冲输出与接口之间为2 kV
辅助电压宽范围电源部件10-30 V AC + DC，3 VA或60-265 V AC + DC，3 VA（请在订货时指定）
尺寸外壳E，宽67.5毫米，A页1
重量500克
安装紧固35 mm高帽导轨上的卡扣式紧固。符合DIN EN 60715
电气连接螺钉式接线端子，4mm²
校准测量传感器已在工厂进行校准。校准应在制造商的制造商处重复进行
每两年种植一次。
配置如果已知所需数据，则在出厂时已配置测量传感器。
任何时候都可以重新配置。这将需要相关的软件（附件）和PC。
测量传感器和PC必须使用LAN电缆（附件）相互连接。
辅助电压必须连接到测量传感器。各种配置选项
输入的内容由程序控制。 CD上提供了用于配置的软件（附件）

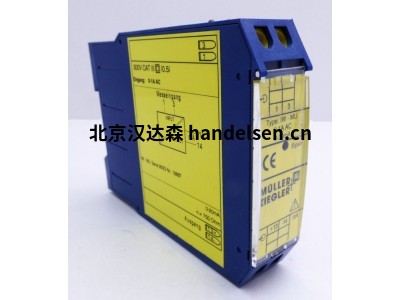

Muller+Ziegler变压器DIw-MU测量传感器370C-0870型号
测量传感器
交流电
（正弦）直接连接
高达50 A，60 A，100 A或150 A
类型：
w
应用
测量传感器DIw-MU用于将正弦交流电直接转换为外加直流电
电流或直流电压信号。
功能
待测交流电传输到电流互感器-用于电流隔离和转换-
通过通孔并从那里到下游整流电路。 在那里产生的直流电压被放大并转换
变成外加直流电或外加直流电压。 输出无负载和短路。 仅针对“活零”，
需要一个辅助电压。
Muller+Ziegler变压器DIw-MU测量传感器370C-0870型号
输入变量正弦交流电
额定值输入
0- 50 A 0-60 A 0-100 A 0-150 A
0-10 A 0-12 A 0-20 A 0-30 A通过一次导体5次
0-12.5 A 0-15 A 0-25 A 0-37.5 A通过一次导体4次
0-25 A 0-30 A 0-50 A 0-75 A穿过一次导体两次
0-50 A 0-60 A 0-100 A 0-150 A穿过一次导体
额定频率50 Hz，60 Hz或400 Hz
永久性2倍过载
高浪涌负载20倍，1 s
输出输出变量单输出
额定值0-20 mA / 500Ω负载或
0-10 V /最大负载10 mA
选件•“零电” 4-20 mA / 500Ω负载
（需要辅助电压）
传输行为准确度±0.5％在额定值的5-100％时
10 Hz频率变化时的频率影响<0.05％
温度范围-15°C至+20°C至+30°C至+55°C
温度影响<0.1％在10 K
辅助电压影响否
负荷影响否
外部磁场影响无（400 A / m）
残留纹波<30 mVss
响应时间<400毫秒
最大开路电压24伏
最大电流限制过载时两倍
输入，输出，辅助电压之间的测试电压4 kV
辅助电压230 V AC±20％，45-65 Hz，2.5 VA
（仅适用于“零电”）选项•110 V AC±20％，45-65 Hz，2.5 VA
•24 V DC-15％至+ 25％，2 W
•6-30 V AC + DC，2 VA
•36-265 V AC + DC，2 VA
尺寸外壳外壳A，（宽22.5毫米）A1页
通孔8.5 mm在50 A和60 A
15 mm在...上100 A和150 A
重量190克
安装紧固35 mm高帽导轨上的卡扣式紧固。符合DIN EN 60715
电气连接螺钉端子最大4平方毫米
