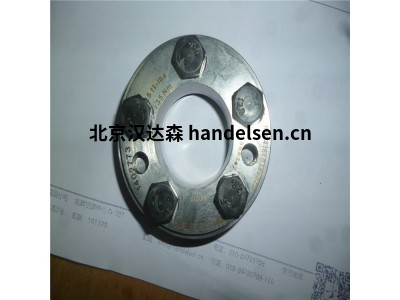

               RINGFEDER，Rfn7012产品特点：

　　最简洁的设计，特别适合空间有限的应用。锁定组件RfN 7012可以补偿较小的公差偏差并可以补偿较小的安装误差。

　　较大的传递力和力矩–多个锁定组件RfN 7012可以一个接一个放置。增加了可传递的扭矩和轴向力-请在这方面咨询我们的技术专家。

　　弯矩和径向载荷–可以传递组合载荷。(请与我们的技术部门联系以获得帮助)。

　　易于安装– RfN 7012锁定组件可以弥合较大的间隙，而不会损失传输值。

　　低污染风险–在拧紧过程中，将设备和连接器的功能表面压在一起，从而产生不允许污染物进入的表面压力。

　　无磨损–锁紧组件RfN 7012无需在轴和轮毂上移动部件即可工作，从而避免了磨料磨损和间隙。因此，RfN 7012可以反复夹紧和释放。

　　应用范例

　　链轮

　　杠杆

　　滑轮

　　滑动齿轮机构

　　皮带鼓

　　行走轮

　　电缆槽轮

　　锁紧组件的安装

　　锁紧组件已涂上少许油，可以立即使用。T，F ax，p W和p N的值适用于交货状态下的锁定组件。

　　表面处理

　　对于轴和轮毂孔R a = 3,2μm

　　公差范围

　　我们建议以下安装公差

　　轴：k9-h9; 花鼓：N9-H9

　　Max。允许轴：k11-h11;花鼓：N11-H11

　　为了避免壁厚相对较大的止推环过度变形，锁定组件应尽可能对称地位于轴和轮毂孔之间。如果轴小于标称d，则孔应同样超过标称D，反之亦然。同心度质量由轴与毂之间的直接对中确定。

　　几个锁紧组件RfN 7012的布置

　　如果要安装多个锁定组件，则当锁定组件位于4·L的距离内时，可以添加表格的传输值。

　　螺丝拧紧扭矩的变化

　　锁定组件配有12.9级螺钉。可以减小螺钉的拧紧扭矩。T A值乘以0.5得出最低的允许螺钉拧紧扭矩。T，T A，F ax，p W和p N之间存在近似线性关系。

　　辅助螺纹

　　为了便于拆卸，前止推环有辅助螺纹
