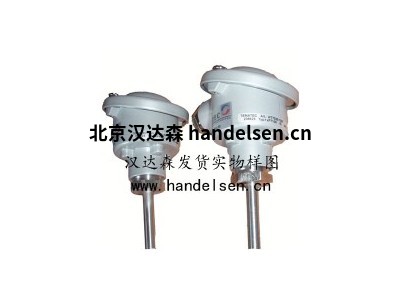

德国专业销售TEMATEC插入式热电偶
| 武志鹏 QQ：2850590584 手机：17718588643 电话：010-64714988-214 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
插入式热电偶，用于测量气态和液态
介质中的温度。应用领域是例如加热，熔炉和设备构造。
B型和A型连接头适用于
最高100°C的环境温度。
如果使用反向法兰，则安装点最多可
密封1 bar。
插入式热电偶形式为AM或BM，根据DIN 43733带有陶瓷内胎AMK或BMK
带有A或B型连接头，DIN 43729
插入式热电偶，用于气态和液态温度测量
媒体。应用领域例如加热，熔炉和设备工程。
连接头形式B和形式A用于环境温度
适合高达100°C。使用反向法兰时，安装点最多可密封1 bar。
合适的热套管材料的选择取决于以上内容
放置主要条件。
符合DIN EN 60584，1级的热电偶(元件)在测量插件中
或使用DIN EN 43 710。
也可以使用带有两个热电偶的版本。
温度范围为–200 ... + 1200°C
带有由不同材料制成的保护管
作为单热电偶或双热电偶
可用不同类型的元素
标准版本，带绝缘测量头
与第3页上列出的那些
可用变送器
头部安装温度限制开关
感应器类型
1 =适用于管15的Fe-CuNi“ L” DIN EN 43710：线1.38，用于管22线3.0
2 =适用于管15的Fe-CuNi“ J” DIN EN 60584：线1.38，用于管22线3.0
3 = NiCr-Ni“ K” DIN EN 60584适用于管15：导线1.38，用于管22导线3.0
4 = Pt10Rh-Pt“ S” DIN EN 60584 0.35仅带陶瓷内管
5 = Pt10Rh-Pt“ S” DIN EN 60584 0.50仅带陶瓷内管
6 = Pt30Rh-Pt6Rh“ B” DIN EN 60584 0.35仅带陶瓷内管
7 = Pt30Rh-Pt6Rh“ B” DIN EN 60584 0.50仅带陶瓷内管
传感器数量
1 =简单
2 =两倍
3 =步骤元素，需要更多信息，请略图!
其他要求!
根据DIN 43729的连接头和特殊形状
1 =尺寸B，管15的标准IP 54
2 =尺寸A，管22的标准IP 54
3 =尺寸BUS，管15的标准IP 65，可快速释放
4 =尺寸BUZ，标准IP 65，带中心螺钉的管道15。
5 =尺寸BUZ-H，标准IP 65，适用于15号管，用于中心螺钉，凸起的盖子
6 = AUS尺寸，管22的标准IP 65，可快速释放
7 =尺寸AUZ，管22的标准IP 65，带中心螺钉。
8 =尺寸AUZ-H，标准IP 65，用于中心螺钉的管22，凸起的盖子
第四名
保护管材料
1 = St 35.8材料1.0305 max。工作温度1600°C
2 = St 35.8材料1.0305，最大搪瓷工作温度1700°C
3 = 1.4762材料x 10 CrAl 24以下工作温度1200°C
4 = 1.4841材料x 15 CrNi Si 2520 max。工作温度1200°C
5 = 1.4571材料x 10 CrNi MoTi 1810 max。工作温度1800°C
6 = Kanthal AF：最大15 x 1.3。工作温度1400°C
7 = Kanthal AF：最大22 x 1.3。工作温度1400°C
其他要求!
5
保护管直径D 1
1 = 15毫米
2 = 22毫米
3 =锥形测量头16 x 150，测量插入护套元件3
4 =锥形测量头10 x 100，仅用于测量插入件PtRh-Pt，带陶瓷绝缘管7
6 7 8 9
公称长度NL，单位mm
0180 = 0180
0250 = 0250
0355 = 0355
0500 = 0500
0710 = 0710
1000 = 1000
1400 = 1400
2000 = 2000
其他要求!
