德国ENGEL无刷直流/齿轮电机HSM4630系列

　　德国ENGEL无刷直流/齿轮电机HSM4630系列

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn

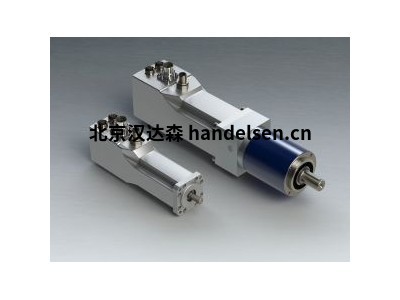

　　定子是一个三相齿线圈缠绕，转子由6个高品质的钛铁钻磁铁组成。HSM 驱动器可模块化地扩展，具有各种齿轮、制动器和编码器系统。

　　根据 VDE 0530 的公差。对于未根据 VDE 0530 指定的容差，± 10%。所有值仅适用于温度范围从 0 到 20 °C 的使用，并且不得超出，即使是很短的时间，否则存在磁弱化的风险。

　　一般数据

　　额定速度 4000.0 min-1

　　标有电压 24 V

　　额定电流 9.3 A

　　名义电源 140.0 W

　　操作模式 S1

　　保护程度 IP54

　　旋转方向 雷西贝尔

　　连接类型 曼泰莱通

　　类型 即时消息 B14

　　直径 55.0 毫米

　　长度 153.0 mm

　　机械数据

　　大规模惯性时刻 0.0044 · 10-3公斤2

　　名义扭矩 0.34 Nm

　　机械时间恒定 0.51 ms

　　摩擦扭矩 0.035 Nm

　　转子重量 0.131 kg

　　FR(允许径向轴负载) 100.0

　　F一(允许轴承重) 40.0

　　电气数据

　　锚感应 0.234 mH

　　终端电阻 0.19 Ω

　　电压常数 3.75 min-1

　　扭矩常数 0.0403 Nm/A

　　最大峰值电流 26.0 A

　　电气时间常数 1.23 ms

　　热数据

　　最大环境温度 20.0 °C

　　绝缘类 F

　　热时间恒定 F 分钟

　　温度上升而不冷却 1.16 千瓦

　　公司简介

　　1923 年 4 月 1 日，工程师 Erich Engel 在多茨海默 105 号威斯巴登创办了一家小型电器维修车间。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格尔埃莱克特特里克尼什法布里克"后，完成他的工程研究。从此公司成功生产变压器和电机。

　　各种标准版本的拉丝和无刷电机、变速箱和驱动控制器是ENGEL产品组合的一部分，也是定制设计的技术建议。ENGEL技术经验丰富的员工开发最佳的驱动解决方案。始终考虑应用程序成本的潜在降低。

　　主要型号：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4

　　德国ENGEL无刷直流/齿轮电机HSM4630系列
