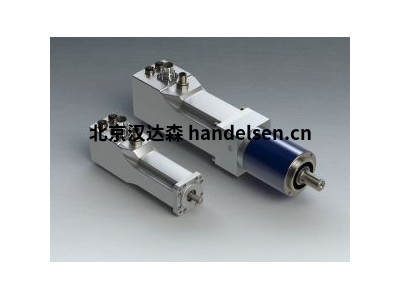

德国ENGEL行星齿轮电机GNM2145C-G5 系列

　　德国ENGEL行星齿轮电机GNM2145C-G5 系列

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn

　　根据 VDE 0530 的公差。未根据 VDE 0530 指定的公差± 10%。所有值仅适用于 0 到 40 °C 的温度范围内，即使在短期内也不得超过，否则存在磁力减弱的风险。

　　一般数据

　　额定速度 200.0 分钟-1

　　名义电压 24 V

　　额定电流 0.96 A

　　名义功率 9.6 W

　　最大功率 9.6 W

　　操作模式 S1

　　保护程度 IP 21

　　旋转方向 反向贝尔

　　连接类型 弗雷·安施卢斯利森

　　直径 34.0 毫米

　　长度 141.0 毫米

　　机械数据

　　名义扭矩 0.46 纳米

　　名义扭矩混合电流 0.34 纳米

　　最大连续扭矩 0.46 纳米

　　开始扭矩 0.6 纳米

　　最大开始扭矩 0.6 纳米

　　额定电流(混合电流) 0.81 A

　　峰值电流 1.5 A

　　总重量 M+G 0.55 千克

　　FR(允许径向轴负载) 30.0

　　齿轮数据

　　齿轮减少 1 : 30

　　轴承(电机) 库盖拉格

　　轴承(齿轮箱) 辛特布朗泽-格莱特拉格

　　输电输入 12.0 W

　　额定速度变速箱输入 6000.0 分钟-1

　　变速箱效率 80.0 %

　　最大启动扭矩 0.6 纳米

　　GNM 系列代表ENGEL的直流伺服电机，具有永久磁场。作为标准版本的电压变种，我们提供 12V、24V 和 42V。连续操作 S1 的名义扭矩范围可达 1.6 Nm，无齿轮箱。根据应用程序的不同，电机可以设计为保护类 IP21、IP41 或 IP54。由于碳刷窗，该系列特别适合使用。

　　公司简介

　　1923 年 4 月 1 日，工程师 Erich Engel 在多茨海默 105 号威斯巴登创办了一家小型电器维修车间。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格尔埃莱克特特里克尼什法布里克"后，完成他的工程研究。从此公司成功生产变压器和电机。

　　各种标准版本的拉丝和无刷电机、变速箱和驱动控制器是ENGEL产品组合的一部分，也是定制设计的技术建议。ENGEL技术经验丰富的员工开发最佳的驱动解决方案。始终考虑应用程序成本的潜在降低。

　　主要型号：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4
