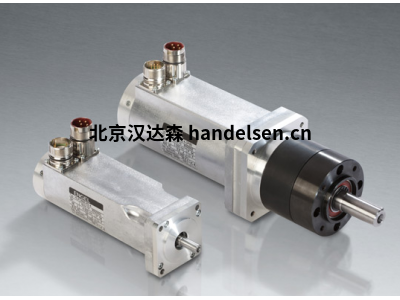

德国ENGEL行星齿轮电机GNM2636A-GP48.2 系列

　　德国ENGEL行星齿轮电机GNM2636A-GP48.2 系列

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn

　　根据 VDE 0530 的公差。未根据 VDE 0530 指定的公差± 10%。所有值仅适用于 0 到 40 °C 的温度范围内，即使在短期内也不得超过，否则存在磁力减弱的风险。

　　一般数据

　　额定速度 17.0 分钟-1

　　名义电压 24 V

　　额定电流 1.6 A

　　名义功率 18.0 W

　　最大功率 18.0 W

　　操作模式 S1

　　保护程度 IP 41

　　旋转方向 反向贝尔

　　连接类型 弗雷·安施卢斯利森

　　直径 48.0 毫米

　　长度 187.5 毫米

　　机械数据

　　惯性的大规模时刻 0.0001 ·10-3kgm2

　　名义扭矩 10.1 纳米

　　名义扭矩混合电流 6.5 纳米

　　最大连续扭矩 10.5 纳米

　　开始扭矩 20.0 纳米

　　最大开始扭矩 20.0 纳米

　　额定电流(混合电流) 1.1 A

　　峰值电流 4.3 A

　　总重量 M+G 1.32 千克

　　总重量 M+G+B 1.63千克

　　FR(允许径向轴负载) 180.0

　　F一个(允许轴轴负载) 150.0

　　齿轮数据

　　齿轮减少 1 : 180

　　轴承(电机) 库盖拉格

　　轴承(齿轮箱) 库盖拉格

　　输电输入 22.0 W

　　额定速度变速箱输入 3000.0 分钟-1

　　变速箱效率 80.0 %

　　最大启动扭矩 20.0 纳米

　　最大反冲 55.0 分钟

　　GNM 系列代表ENGEL的直流伺服电机，具有永久磁场。作为标准版本的电压变种，我们提供 12V、24V 和 42V。连续操作 S1 的名义扭矩范围可达 1.6 Nm，无齿轮箱。根据应用程序的不同，电机可以设计为保护类 IP21、IP41 或 IP54。由于碳刷窗，该系列特别适合使用。

　　公司简介

　　1923 年 4 月 1 日，工程师 Erich Engel 在多茨海默 105 号威斯巴登创办了一家小型电器维修车间。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格尔埃莱克特特里克尼什法布里克"后，完成他的工程研究。从此公司成功生产变压器和电机。

　　各种标准版本的拉丝和无刷电机、变速箱和驱动控制器是ENGEL产品组合的一部分，也是定制设计的技术建议。ENGEL技术经验丰富的员工开发最佳的驱动解决方案。始终考虑应用程序成本的潜在降低。

　　主要型号：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4

　　德国ENGEL行星齿轮电机GNM2636A-GP48.2 系列
