Mönninghoff325型-LJ轴联轴器介绍
Mönninghoff联轴器
Mönninghoff联轴器为任意需要进行安装补偿的工况提供了解决方案。我们运用创新的设计平衡了轴端与轴端的连接。吸收振动和冲击载荷。我们通过结合不同 的产品来开发系统集成传动方案。使我们客户的设备获得最佳性能。
Mönninghoff联轴器分类

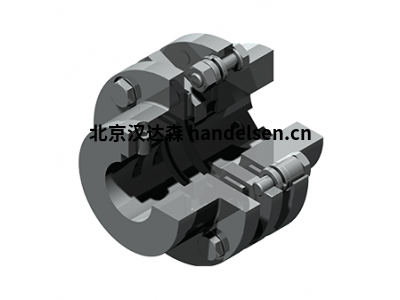

扭转刚性联轴器
挠性联轴
Mönninghoff325型-LJ轴联轴器介绍
特点和功能
连接驱动轴和从动轴
20-2200 Nm
根据要求提供特殊解决方案
无反冲
无磨损
两个集线器由带有主动驱动器的灵活星形轮连接，并在星形轮故障时提供紧急运行
根据操作条件选择不同的星形轮
固定的
LJ——联轴器
325型
特点和特点
• 连接驱动轴和从动轴
• 无间隙
• 无磨损
• 传递扭矩：3 - 150 Nm
• 两个轮毂由具有正驱动的柔性蜘蛛网连接，并提供紧急情况
如果蜘蛛失败，则运行
• 根据操作条件选择不同的蜘蛛
• 可固定
LJ - 联轴器 - 325 型
Mönninghoff 电力传输代表了一种无限变化的多样性，由
现代机械工程的所有领域。
我们的技术主要设计用于在极端条件下运行。我们提供高
用于医疗机器人的精密产品、用于航空航天技术的防故障安全或
包装或印刷行业的同步解决方案。
因此，我们针对对自己的机器有最高标准的客户
或系统。对于他们，我们可以提供高度复杂的、针对特定应用的解决方案。
订购示例
Mönninghoff LJ - 联轴器
类型 325.070.2.1
轮毂材料铝
蜘蛛丁腈橡胶
孔 d 15 mm H7，键槽符合。符合 DIN 6885/1
孔 d1 16 mm H7，键槽符合。符合 DIN 6885/1
325 A. B. C.
联轴器尺寸
B轮毂材质
C型蜘蛛
其他个人特征：
• 蜘蛛材料
• 孔径
LJ - 联轴器 - 325 型
匹配码
Mönninghoff LJ - 联轴器由以下匹配代码表示：
根据这些特点，我们设计了有关传输的个性化解决方案
扭矩、接合行为或转速。
我们的工程师可以随时协助寻找特定应用的联轴器。一起，
我们可以为极端操作条件开发个性化和创新的解决方案。
LJ - 联轴器 - 325 型
设计
技术数据
尺寸 50 70 75 90 95 100 110
扭矩 [Nm] 3 6 10 15 25 25 150
最大速度 nmax [min-1] 5000 4000 4000 3500 3500 3000 3000
角度偏差 [°] 0.5 0.5 0.5 0.5 0.5 0.5 0.5
径向偏差 [mm] 0.1 0.2 0.2 0.2 0.2 0.4 0.5
内径 d, d1 H7 min. [mm] 10 12 16 16 20 28 32
最大 13 17 24 28 28 35 45
重量 [公斤] 0.06 0.11 0.18 0.24 0.27 0.58 1.25
尺寸 D [mm] 27 35 45 54 55 66 85
L 43 50 54.5 55 61 88 110
升
1 15.5 18.5 21 21 24 35 44
升
2 8 9 10.5 10.5 - - -
我
3 - - - - 7 10 12
我
4 - - - - 18 25 31
尺寸：50 - 90
公差轴：min.h8
尺寸：95 - 110
公差轴：min.h8
LJ - 联轴器 - 325 型
轮毂材质
Mönninghoff LJ - 联轴器有不同的轮毂材料：
2 = 铝 (AL) 尺寸 50 - 110
蜘蛛的种类
蜘蛛材料
LJ - 联轴器也可使用不同的蜘蛛材料。
1 = 丁腈橡胶
8 = 海特瑞尔
蜘蛛形和材料的技术数据
• 带有实心中心的蜘蛛网以确保高抗弯曲性
• 某些尺寸可提供凹槽或中心孔
• 除非在客户订单中另有说明，否则蜘蛛网采用 NBR 材料供应
蜘蛛形态
4 或 6 星形
设计A
在中心大量
设计C
在中心刺穿
尺寸 50 70 75 90 95 100 110
蜘蛛设计 A [材料] - 8 8 1; 2; 8 1; 2; 8 1; 2; 8 1; 2; 8号
1; 2; 8 1; 2 1; 2 - - - -
尺寸 D [mm] 27 35 44 54 54 65 84
分分钟 - 12 17 18.5 18.5 25 29
一目了然
多种孔径
LJ - 联轴器 - 325 型
不同类型的
蜘蛛
可固定的
免维护
无磨损
