Mini Motor直流无刷电机DBSE系列优势供应

Mini Motor无刷技术意味着高功率重量比、高速和全电子控制，代表更高的效率和更低的机械磨损；高扭矩重量比； 可靠、更长的使用寿命和更低的噪音。 在Mini Motor无刷产品中，DBS 系列是自动化和运动控制领域的前沿产品。其无刷电机支持 6 种不同的现场总线布置，它们具有集成驱动器和多圈绝对值编码器，能够存储上次定位坐标长达 6 个月。 其产品实现伺服电机和减速电机一体化，所有部件完美集成，优化设计，性能优良，连接性先进，是工业4.0场景的优选产品。

Mini Motor直流无刷电机包含：

DBS-S1系列具体型号：

DBS

DBSE

MCDBS

MCEDBS

PCDBS

PCEDBS

XCDBS

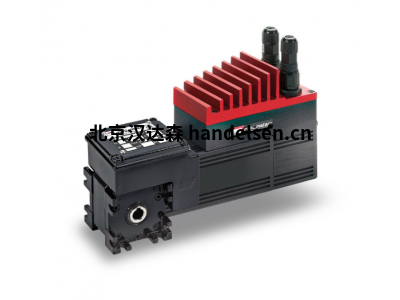

DBSE型号详细介绍：

-带集成驱动器和行星减速齿轮的无刷伺服电机 额定扭矩为 2,2 至 36,5 Nm。

-电机：无刷四极三相正弦电机，全封闭；带有钕铁硼磁铁的转子；绕组 F 级；热熔断器；防护等级 IP65。轴承具有较小的齿隙和特殊的高温润滑脂。

-驱动器：电源 24 和/或 48 Vdc ；磁性绝对编码器 SSI（12 位单圈/20 位多圈），带内部缓冲电池；5 个 PNP 数字输入和 1 个模拟输入 -10 +10V ext（0-5 o 4-20mA 可选） ；1 个继电器输出 (NC-NO)；用于参数设置的 USB 端口；扭矩、速度、位置和归位控制。

-齿轮装置：行星齿轮，带硬化钢外壳，带拉削精密齿 7 级。经过热处理的太阳齿轮和行星齿轮。

-特殊高温橡胶 (FKM) 中的密封环。

-用特殊的长效油润滑。

-额定扭矩高达 33.2 Nm。

DBSE型号技术参数：





DBSE型号具体参数：

标称电源电压：48Vdc

标称电源电流：6,3A

额定转速：600Rpm

标称扭矩：3,6Nm

电机输出功率：235W

额定过载：200% x 60s

标称输出频率载波：4/8/12 kHz

转子惯量：34,7 kg*mm2

电机控制算法：正弦无刷12位单圈/20位多圈绝对值编码器

操作方式：速度-位置-扭矩-归位

数字输入：2 pnp (24Vdc max 500 kHz) + 3pnp (24 Vdc max 7 kHz)

模拟量输入：[0÷10] Vdc - [-10÷10] Vdc

输出：1 NO 2A (30 Vdc max)

通讯方式：USB

保护功能：正反、过流、过压、欠压、过热、过载、记忆错误、通讯错误

冷却：自然

用途：-10÷40 °C / max 90% hr / max 1000m amsl

储存温度：-20÷60 °C

防护等级：IP65
