混合导轨设计，带空气轴承和循环球轴承导轨，用于高精度，低剖面。

混合设计：龙门轴带循环滚珠轴承导轨，桥轴带空气轴承

高性能无铁心直线电机

灵活的模块化平台

绝对编码器

各种旅行范围。 选项和定制的改编

概观

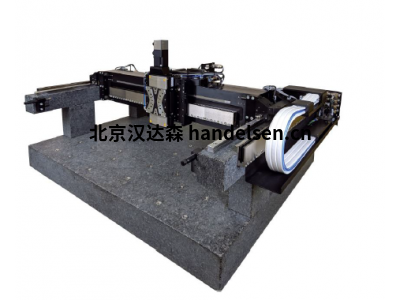

A-341 PIglide HGS混合龙门架适用于需要高架运动和长行程的应用。

A-341混合龙门架采用独特的混合导轨设计。 桥轴配备了带有空气轴承的无摩擦导轨，可以精确控制速度，并具有出色的可重复性和平直度。 带有空气轴承的导轨大大减少了工作区域的颗粒排放。 龙门轴两侧配有循环滚珠轴承导轨，在有限的安装空间内具有坚固性和精度。

这种不同导向技术的结合意味着A-341混合式龙门架非常适合基于步进扫描原理同时需要紧凑设计的应用。

PIMag®磁性直接驱动器

三相磁力直接驱动器不在传动系统中使用机械部件，它们将驱动力直接传递到运动平台而没有摩擦。 驱动器达到高速和加速度。 无铁电机特别适用于对精度要求最高的定位任务，因为与永磁体没有不希望的相互作用。 这样即使在最低速度下也可以平稳运行，同时在高速时不会发生振动。 避免了控制行为的非线性，可以轻松控制任何位置。 驱动力可以自由设定。

应用领域

扫描，数字印刷，电子装配和检验，AOI（自动光学检测），自动化。

绝对编码器

绝对编码器提供明确的位置信息，可以立即确定位置。 这意味着在接通期间不需要参考，这提高了操作期间的效率和安全性。

选项和定制的改编

底座由花岗岩或铝制成

可调节的工作高度

减少振动的系统

额外的拖链

直线电机的性能

液压冷却直线电机

订购信息

出厂选项：L-511为Z轴

改进的L-511线性平台，带同步伺服电机和抱闸，行程范围为50至150 mm

出厂选项：V-408为Z轴

改进型V-408配备三相直线电机，抱闸和气动重力补偿，行程50 mm

工厂选项：附加拖链

A-341可以配备额外的拖链，以容纳客户设置的其他电缆和软管。

工厂选项：电机冷却

对于具有高占空比和高加速度的应用，可配备液冷直线电机。 个人

对于桥轴的线性马达也可以进行液体冷却。 外部散热器是必要的。

工厂选择：基础材料

基板和龙门轴的基础结构可以是花岗岩或铝。 可以定制孔图案
