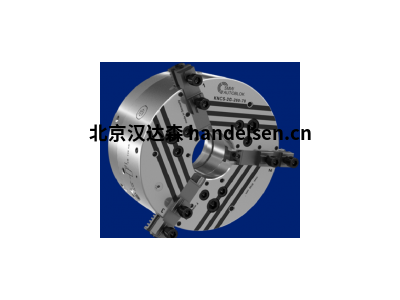

SMW快速颚更换手动卡盘HG-F 160-46

SMW快速颚更换手动卡盘HG-F 160-46

　　Autoblok 成立于 1981 年，是欧洲最大的电力生产商 Chuck 的子公司。自 1942 年以来，Autoblok 一直处于该国最先进的工程设计和制造夹具、夹具和模具解决方案的前沿。 1993 年，Autoblok 收购了德国的 SMW。这两个最大的制造实体的结合形成了世界上最广泛的高质量工件夹具产品线。目前，SMW Autoblok 客户仅通过其子公司、销售代表和分销商保证卓越的产品性能、一致的支持和服务来源

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　技术信息：

　　舌头和凹槽

　　带超大通孔

　　快速换颚

　　可以使用所有现有的上颚

　　3爪

　　产品性能：

　　最大夹持力是作用在 3 个卡爪上的合力，是通过对卡盘施加最大夹持力而获得的。

　　允许的驱动扭矩。该数据是指根据其手册使用SMW K05润滑脂重新维护的卡盘。 ■动态夹持力是使用硬化的标准阶梯式整体爪测量，放置在不超过卡盘外径的位置。

　　使用更高/更重的钳口和/或在较大的外部位置夹紧将相应地降低驱动扭矩/旋转速度 FG 总夹持(3 个钳口)(kN)速度(rpm)

　　快速转换，快速回程：原装快速夹爪更换手动夹头

　　德国SMW-AUTOBLOK专业从事金属切削机床工件夹紧系统的研发、设计、生产和服务，为全球客户提供标准和定制化的解决方案。产品具体包括各种动力卡盘、驱动油(气)缸、中心架、电动刀架等，与数控车床、车铣复合机床、加工中心、数控磨床等配套使用，并广泛应用于汽车、工程机械、航空航天、铁路、石油天然气等行业的机械加工。

　　公司的口号是“永远领先一步”。公司特别注重倾听客户和市场不断变化的需求，每年投入大量人力物力进行新产品的研发，使公司产品一直处于领先地位在世界上几十年。

　　型号示例：

　　SMW 16952

　　SMW LPS-X-A-50 Id.-Nr.197376

　　SMW SLU-X-Z 2 129000

　　SMW Laufrolle zyl. Id.-Nr. 018345

　　SMW 16952

　　SMW Nr. 017603

　　SMW Nr. 016515

　　SMW Nr. 016514

　　SMW Nr. 010145

　　SMW Nr. 016516

　　SMW 89042

　　SMW 89363

　　SMW 29772

　　SMW 29771

　　SMW 28790

　　SMW 28789

　　SMW ABSTREIFLEISTE KPL. Id.-Nr. 090793

　　SMW NR.193083

　　SMW NR.193081(ersetzt 193084)

　　SMW SMW RU-1-16 043271

　　SMW SMW 026594

　　SMW SMW 018345

　　SMW NR.029795

　　SMW 43271

　　SMW KLU-215-Z NR:128280

　　SMW Nr. 018345

　　SMW Typ SP-ES-350-115-3-Z235 Id.-Nr. 052850

　　SMW 129000

　　SMW ID.-NR.195731

　　SMW Nr：77897368 AXN-680-2-Z380 8 x 45°

　　SMW LPS-NT-A-100, Id.-Nr. 195921

　　SMW Id.-Nr. 197376

　　SMW 129235 SLU-X-Z 3.2

　　SMW Id.-Nr.:023122

　　SMW LR255213 Id.-Nr. 084766

　　SMW NR: 020062

　　SMW WBSA-D250 Nr.：12072500

　　SMW 020 062

　　SMW wak500-10(012495)

　　SMW 71400133

　　SMW 17861

　　SMW 88825

　　SMW 12487

　　SMW wak400-10(012494)

　　SMW 29857

　　SMW NR.089377

　　SMW UGE 20 Nr.087414

　　SMW UGE 30 Nr.089822

　　SMW 18443

　　SMW NR.018345

　　SMW 17869

　　SMW Typ LPS-NT-A-50-Analog Id.-Nr. 195894

　　SMW Typ KLU-218-ZS-012101-40-WV-18 Id.-Nr. 125910

　　产品系列：

　　HG-F 160-46 摆动直径mm：195螺纹尺寸：M8 x 1 / 12 齿距：4.8行程mm:5.9 最高夹持力kN：60 转速r.p.m：5500

　　HG-F 210-60 摆动直径mm：250螺纹尺寸：M8 x 1 / 13 齿距：4.9行程mm:6.2 最高夹持力kN：75 转速r.p.m：4800

　　HG-F 260-81 摆动直径mm：300螺纹尺寸：M12 x 1.5 / 15齿距：6 行程mm:7.4 最高夹持力kN：130 转速r.p.m：4200

　　HG-F 315-102 摆动直径mm：372螺纹尺寸：M12 x 1.5 / 17齿距：7 行程mm:9.6 最高夹持力kN：180 转速r.p.m：3500

　　HG-F 400-128 摆动直径mm：492螺纹尺寸：M16 / 30 齿距：8.5行程mm:11.4最高夹持力kN：220 转速r.p.m：2700
