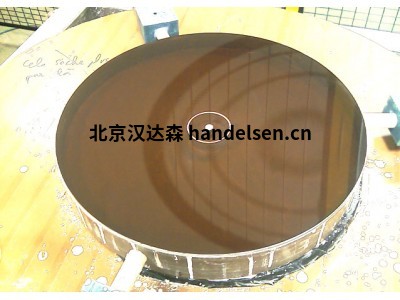

　　Winlight 系统制造高附加值光学元件，尺寸从几毫米到 1.5 米不等。我们的温控光学生产厂占地约 2，200 平方米，位于法国东南部沃克劳斯地区的 Pertuis。我们同时部署传统和计算机控制抛光 (CCP) 技术，同时使用决定性制造方法(计算机数控或 CNC)和传统方法(如手工抛光)来生产表面粗糙度极小至 0.1 nm RMS 的高质量组件。我们的团队还使用创新技术制造所有类型的光学元件，包括非球形光学(轴上、离轴或自由形式)。我们的特殊专长领域之一是生产X射线镜，旨在以放牧角度反射光子，用于同步加速器实验等应用。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

汉达森 祁佳强 手机/微信177*4453*6447
伦塞斯， 米罗尔斯， 棱镜



　　温光系统制造广泛的光学元件，包括：

　　平面、球形和轴上或离轴非球面反射镜

　　镜头，棱镜，门洞

　　圆柱形和圆环镜

　　图像切片机，细缝，阶梯式镜子

　　自由形式光学

　　Winlight 系统已掌握了所有类型的材料的抛光技术：低膨胀系数(二氧化硅， 零度、ULE 等)和红外(ZnSe、钛、二氧化硅)光学，以及光学级玻璃(肖特、奥哈拉等)、晶体(硅、氟(CaF2)、BaF2 等)、陶瓷 (SiC) 和金属(铜、铝、不锈钢和普通钢、Invar 等)抛光精度的程度还取决于所有关部分的形状和大小。此外，我们还开发了一种专有技术，用于制作适合批量生产的图像切片机。这些切片型镜子采用锋利的边缘(无斜面、芯片或碎屑)制作，使我们能够产生精确到几微米内的边缘。Winlight 系统为不同格式(平面、弯曲、非球形)制作特定切片机。这项技术非常适合即将推出的巨型望远镜的部件，特别是超大型望远镜(ELT)、巨型麦哲伦望远镜(GMT)等。球形镜

　　(轴上、轴外、自由形式)

　　Winlight 系统使用创新技术制造轴上或离轴非轴非球形光学，使我们能够直接在轴外研磨和抛光抛物线光学，而无需主抛物线。抛光后步骤用于用钻石转向技术加工的金属后视镜。然后，所有镜像都使用空镜片或直接干涉测量测试在配置中进行光学测试。

X射线镜(平、圆柱形、托罗伊达尔、平面椭圆形)



　　温光系统磨碎空白，然后抛光和涂层组件。这些组件和系统与 X 射线应用的超真空条件兼容。它们用于同步加速器、自由电子激光器、X射线诊断和 X-EUV 应用。根据客户规格，我们制作高达 1，500 mm 的镜子：平面、球形、圆柱形、托罗达尔或平面椭圆形。通过测量 RMS 斜坡(例如 0.3μrad RMS)和通过测量表面粗糙度(例如 0.2 nm RMS)来评估性能。然后，我们的镜子经过全面检查，并随测试报告一起交付，涵盖所有初始规格。



　　本德斯冷却 器KB 系统定位器和真空室

我们在超真空环境中弯曲后视镜的专有技术与所有高达 1，500 mm 的镜面兼容，向上、向下和向侧。弯曲器用于变形镜像，或通过添加一个简单的曲率半径，或通过生成椭圆轮廓。



　　为了实现这一结果，我们使用客户指定的配置来设计镜子和弯道，从而确保在压力下保证镜面稳定性和质量所需的弯曲笔触和分辨率。

　　我们可以派遣团队在您的场所安装和连接弯管，并确保它在真空室中正常工作。
