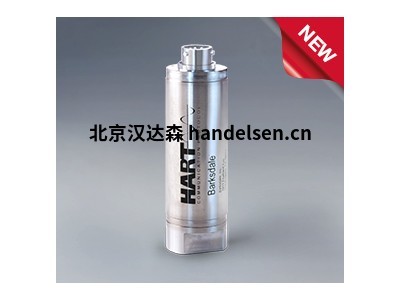

BARKSDALE压力传感器450E系列
BARKSDALE压力传感器450E系列
BARKSDALE压力传感器450E系列
描述
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
巴克斯代尔智能发射器（BIT）、450E 系列和 H450E是 BiT 的内在安全模型。巴克斯代尔多年来一直在制造防爆发射器，允许在I级Div 1或0区、1危险位置使用。那么，为什么要引入内在安全 （I.S.） 模型呢？防爆布线需要金属管道和特殊的防爆密封腺体和接口箱，这些孔和接头箱对于需要快速操纵或分解到模块化路段以在公路上运输到下一个位置（如钻探、Frac 或其他移动设备）的设备不实用。I.S. 保护概念仅允许在与防爆相同的危险区域使用与普通地点相同的柔性电缆和电气连接，包括我们 BiT 450 普通位置模型上使用的工业和军用式连接器。系统维护大大简化与快速电气断开和没有昂贵的防爆箱，易于在维护期间密封火焰路径表面的划痕。巴克斯代尔的新内在安全模型还包括先进的薄膜和HART技术，提供我们其他型号的所有优势，包括高精度和长期稳定性。
汉达森 祁佳强 手机/微信177*4453*6447
特征
- 具有 ATEX、IECEx 和 CSA 批准的内在安全认证
- 轻巧、紧凑、全焊接的坚固不锈钢结构
- 高性能传感器
- 可选的 HART® 通信协议，提供诊断和现场校准，减少维护时间和成本;10：1 重新测距的拒绝比，保持高精度，并允许多个压力范围的一个零件编号
- 高精度：±0.1%和0.25%FSO，（L，H，R）
- 普通地点的其他 CSA 认证
- 工厂密封 IP66 + IP67 和 NEMA 4X 外壳
- CE、NACE 合规性和卓越的 EMC/EMI 保护
- 罗赫斯 / 达到合规
应用
- 钻机控制与监控仪器
- 钻井和压裂海上设备打滑
- 生产控制系统
- 化学注射系统
- 石油和天然气管道
- 石化厂
- 炼油 厂
- 燃气和石油发电厂
- 液压动力装置
- 燃料系统的气体输送
- O&G 工艺泵
- 气体压缩机
- 发电机和涡轮机
技术规格
通用规格*
| 精度 （LH 和 R）： 在 75°F， 典型 |
± 0.10% 的校准 FSO （选项 [[A1]） ± 0.25% 的校准 FSO （标准） ± 0.50% 的校 准 FSO （仅真空 [-23]） |
| 温度变化： | 零 + 跨度： 0.0125% 每 °F 超过补偿温度范围 |
| 长期 稳定性：关闭评级： |
±0.2%FSO/年校准曲线 |
| 典型生命周期： | 1亿个周期 |
| 证明压力： | 2X 范围高达 7，500 psi 车型 1.5 倍范围为 7，500 - 30，000 psi 车型 |
| 输入： | 激发电压：9 至 30 VDC |
| 供应电流： | 最大20mA。 |
| 输出： H455E： 455E： |
输出： 4–20 mA 与 HART® 协议全规模输出： 20 mA ±1% 零输出： 4 mA ±1% 输出： 4–20 mA 全扩展输出： 20 mA ±1% 零输出： 4 mA ± 1% |
| 动态 响应时间： |
|
| 外壳： | 全部焊接 300 系列不锈钢。IP66和IP67 和NEMA 4倍评级。316 不锈钢（可选） |
| 湿件： 传感器：拟合： |
17-4 PH 不锈钢 （超过 10k psi） 316L 不锈钢 （高达 10k psi） 17-4 PH 不锈钢-UL 选项 （10k psi） 17-4 PH 不锈钢 （所有范围） 316L 不锈钢 （高达 10k psi [-SS 或 -SC]） |
| 媒体 一般 ： 腐蚀性和酸性： （高达 10，000 psi） |
气体、蒸汽、液体和粘性液体 [-Z17] 316L 不锈钢配件、NACE [-SS 或 -SC] |
| 压力连接： |
13 个可用选项。请参阅产品配置器 ，以获取可用的连接和范围。 |
| 电气连接： | 10 个可用的电气连接，如 M12、本迪克斯、DIN、管道、腺体等。管道或腺体电气连接的免费引线选项包括两个信号引线加上地面引线，包括 18AWG 无卤素类型、80" （2m） 长或可选的带夹克电缆退出 1/2 不扩散条约或 M20 管道或腺体连接。 |
| 温度范围 ： 操作 （环境 ）： 补偿： 媒体： 存储： |
-40 至 +176 °F （-40 至 +80 °C） 0 至 +165 °F （-18 至 +74 °C） -40 至 +176 °F （-40 至 +80 °C） -40 至 +185 °F （-40 至 +85 °C） |
| 振动： | 10克，10-500赫兹，MIL-STD 202，方法204，康德。一 |
| 休克： | 50克，11毫克，MIL-STD 202方法213，康德G。 |
批准：CSA CSA ATEX/IECEx |
cCSAus 普通 位置 cCSAus 危险位置 I 类、Div. 1 类、A 组、B 组、C 类和 D 类 II 类、Div 的固有 安全性。 1、 E 组、 F & G Ex ia IIC T4 Ga Ex ia IIIC T135°C Da 类 1 区 0、AEx ia IIC T4 Ga 区 20 AEx ia IIIC T135°C 达工厂密封 IP66 + IP67 和 NEMA 4X 封闭 CE 0081 前 II 1 G D Ex ia IIC T4 Ga Ex ia IA C Da、IP66 和 IP67 -40 °C ≤ 坦布 ≤ +80 °C C CML 19 ATEX 2240X IECEX CML 19.0066X |
HART®协议：拒绝比率： 模拟输出 校准： 传感器修剪： 诊断： |
HART® 7.6 10：1 （全比例输出范围） 可调零，跨度为 4-20mA。 全尺度范围必须≥（校准 跨度 / 10） 传感器零和全尺度 修剪发射器故障指示的非规模 模拟信号，以报警用户 查看 HART 安装 和操作手册 272438 了解详细信息 |
| 合规性： | CE， NACE （316L SS 湿材料） |
| 电磁 能力 （EMC） IEC/EN 55011： IEC/EN 61000-4-2： IEC/EN 61000-4-3： IEC/EN 61000-4-4： IEC/EN 61000-4-5： IEC/EN 61000-4-6： |
A 类限制 静电放电 （ESD） 测试的排放和辐射排放 - 接触放电 +/-4 kV， 空气放电 +/-8 kV 辐射射频、EM 场免疫力 80mhz-1ghz、3v/M EFT（ 突发）测试、+/-2 kV 浪涌测试、+/-1kV 线路、线与地面 RF 免疫之间的 +/-2kV、150 kHz – 80 MHz、3V |
| 重量： | 16 盎司（453 克） |
| 保证： | 1年保修 |
| 安装： | 危险地点的内在安全安装： 按巴克斯代尔控制图 272471 安装 |
