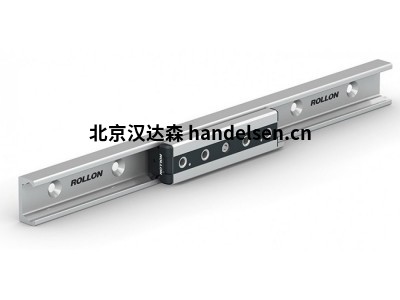

　　自对齐直线导轨，轴承 式滚轮 和由冷拔碳钢制成的 C 型 轨道 ，以及感应淬火和精磨滚道。

　　产品描述

　　Compact Rail 直线系统包括具有感应淬火滚道的钢直线滑轨，以及同样由淬硬钢制成的高精度径向滚珠轴承滑块。凭借自对齐功能，Compact Rail 直线导轨可以简化项目，提高性能，降低整体应用成本。Compact Rail 直线导轨易于安装在所有类型的表面上，包括未经机加工的表面。

　　Compact Rail 直线导轨采用坚固钢制滑块和滚珠轴承，带刮板的自对中端盖，保护内部组件的侧面密封，以及顶部密封条。滑块体侧边倒角处理，安装面精磨处理，保证安装精度。滑块头部配备特殊缓释毛毡，可相对于滑块体自由旋转，毛毡始终接触滚道以确保理想润滑。可以使用注油器，通过端盖上的专用加油口轻松对毛毡进行润滑。

　　滚道位于 C 形型材内，与污染物隔开。此外，滑块密封和各种防腐蚀处理使 Compact Rail 直线导轨即使在更恶劣的环境下也可保持可靠性。

　　Compact Rail 包括三个产品系列：导向轨道T 型轨，补偿轨道 U 型轨，以及浮动轨道 K型轨。可以组合不同产品系列形成自对齐系统，补偿两个平面的错位误差：轴向最多 3.9 mm，径向最多 ±2°。

　　提供 5 种不同尺寸：18、28、35、43、63 mm。

　　可以形成自对齐系统(T+U 或 K+U)，补偿安装表面的错位误差。

　　坚固的NS型钢滑块，带有侧面密封和浮动刮板。还提供 NSD 版本，安装孔与负载方向平行。

　　可对滑轨和滑块主体进行不同防腐蚀处理：按照 ISO 2081 镀锌(所有滑轨和滑块的标准处理)，Rollon Aloy，Rollon E-coating，以及镀镍。

　　C形型材内有滑块和滚动元件，确保紧凑尺寸。

　　感应淬火和精磨滚道。

　　可调预负载。

　　Compact Rail Plus 直线导轨采用双排滚珠轴承以提高负载能力，带凸形滚道的坚固滑轨，以及带侧面和浮动刮板的坚固钢制滑块，Compact Rail Plus 用于对负载能力、动力学和工作环境具有最严格要求的应用。满足所有要求的同时，保持自对齐功能，这是该产品系列的独有特性。

　　滑块具有四个版本：引导滑块 (RV);浮动滑块 (RP);超浮动滑块 (RU) 和旋转滑块 (RA)。将两个导轨与不同滑块组合，可以形成自对齐系统，补偿两个平面的错位误差：轴向最多 3.5 mm，径向最多 ±1.3°。

　　提供 3 种不同尺寸：18、28、43 mm。

　　可以形成自对齐系统(V+P / V+U 或 A+P / A+U)，补偿安装面误差。

　　需要补偿直线导轨支撑表面平行度误差

　　坚固的R型钢制滑块，带双排滚珠轴承，侧面密封和浮动刮板。还提供 RD 版本，安装孔与负载方向平行。

　　可对滑轨和滑块体进行不同防腐蚀处理：按照 ISO 2081 镀锌(28-43 尺寸滑轨和所有滑块主体的标准处理)，Rollon-Nox(18 尺寸滑轨的标准处理)，Rollon Aloy，Rollon E-coating，以及镀镍。

　　C 形型材内有滑块和滚动元件，确保紧凑尺寸。

　　感应淬火和精磨滚道(尺寸 28-42)

　　渗氮黑色氧化抛光滚道(尺寸 18)

　　可调预负载。

　　Rollon TH-Serie

　　Rollon UNILINE

　　Rollon ELM-Serie

　　Rollon ECO-Serie

　　Rollon LIGHT-Serie

　　Rollon ONE-Serie

　　Rollon ROBOT-Serie

　　意大利Rollon公司简介

　　Rollon 成立于 1975 年，是直线运动应用解决方案全球提供商。Rollon 设计、制造并营销全系列直线运动产品，遍及每个客户，包括：直线导轨、伸缩式导轨、直线执行器和自动化系统。Rollon 解决方案应用于各个工业领域，如工业机器、自动化生产单元、包装、物流或铁路，贴心陪伴全球数百万人的生活。Rollon 解决方案采用标准产品创建，根据每个应用的具体需求定制，为每个客户所独有。2010 年起，Rollon Group 在意大利总部以及德国、法国和美国分公司的基础上，通过中国、印度和日本的新分公司，以及俄罗斯、巴西和英国的办事处强化全球网络。Rollon 现在拥有超过 180 个进口商和主要经销商，庞大的当地支持网络，是一家极具当地影响力的跨国集团。Vimercate 的总部和工厂占地面积 15,500 平方米，可内部生产设计的不同解决方案。2018 年，Rollon 在 Arcore 建立占地 5,500 平方米的新生产厂，专门针对执行器和执行系统产品系列。除了中央工厂，各国的其他制造工厂还处理切割、组装和表面加工，以便在短时间内满足当地需求。

　　Rollon ULC63

　　Rollon KLC-63

　　Rollon NUE63

　　Rollon NKE83

　　Rollon DSS28

　　Rollon DBN28

　　Rollon TLC-28

　　Rollon CPN28-2RS

　　技术特性

　　Compact Rail Plus

　　可提供 T-型滑轨,U-型滑轨尺寸: 18, 28, 35, 43, 63。

　　K-型滑轨可提供尺寸: 43, 63。

　　最大运行速度: 9 m/s ( 354 in/s)(根据应用环境而定)。

　　最大加速度: 20 m/s2 ( 787 in/s2 )(根据应用环境而定)。

　　最大的径向载荷能力: 15,000 N (每个滑块)。

　　温度范围: -20 °C至 +120 °C (-4 °F 至 +248 °F ) 短时间可承受 +170 °C (+338 °F )。

　　可提供滑轨长度从 160 mm 至 3,600 mm (6.3 in 至 142 in) 滑轨长度以 80-mm 为最小增量 (3.15 in), 可提供单根滑轨 的最长尺寸为 4,080 mm (160.6 in)按需求供货。

　　滚轮销具备良好润滑，和较长使用寿命。

　　滚轮密封/防护：标准 2Z(钢盖板)，2RS(防喷淋)

　　滚轮材料：钢 100Cr6(还提供不锈钢 AISI 440)

　　滑轨的滑道经过高频电感淬火并磨削处理。

　　滑轨和滑块全部经过镀锌处理,符合 ISO 2081

　　T- 型滑轨和 U-型滑轨尺寸从18 至 43尺寸使用材料:冷拉轴承钢C43 F。

　　K-型滑轨, 同T- 型滑轨和 U-型滑轨 63 尺寸 63使用材料:CF53。

　　Compact Rail Plus

　　可用滑轨尺寸：18, 28, 43

　　最大运行速度：7 m/s ( 276 in/s)(取决于应用)

　　最大加速度：15m/s² ( 590.55 in/s2 )(取决于应用)

　　最大径向载荷能力：10,800 N(每个滑块)

　　温度范围：-20 °C 至 +120 °C(-4 °F 至 +248 °F)短时间最高可达 +150 °C (+302 °F )

　　可用滑轨长度在 160 mm 到 3,600 mm(6.3 in 到 142 in)之间以 80-mm (3.15 in) 为递增量，单根滑轨最长尺寸为 4,080 mm (160.6 in)，按要求为 28 和 43 尺寸提供。

　　滚轮材料：钢 100Cr6(还提供不锈钢 AISI 440)

　　滚轮销终身润滑

　　滚轮密封/防护：2RS(防喷淋)

　　在 28 和 43 尺寸中，滑轨和滑块主体按照 ISO 2081 标准镀锌，滚道经过电感淬火和磨削处理。

　　在 18 尺寸中，滑轨采用 Rollon-Nox 深度渗氮和黑色氧化 层处理，滑块主体按照 ISO 2081 标准镀锌。

　　28-43 尺寸的滑轨材料：冷拔碳钢 CF53

　　18 尺寸的滑块材料：冷拔碳钢 20MnCr5
