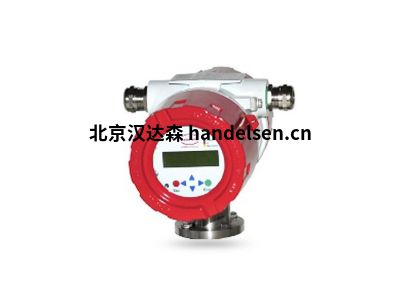

涡街流量计 标准温度：-40 至 260°C 德国 Heinrichs
产品分类
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Heinrichs 质量流量计
Heinrichs 电磁流量计
Heinrichs 水平安装转子流量计
Heinrichs 挡板流量计
部分产品介绍
变面积-流量计塑料测量管
应用
垂直安装管道中液体或气体产品的流量计量和监测。
显示当前单位时间内体积或质量的流速
特殊功能
简单、坚固且用户友好的设计
材质：PVC透明
抗冲击和防碎
高耐化学性
可调限位开关
技术数据
范围：
水：20 °C，最小：5-60l/h，最大：5.000-50.000 l/h
空气：20 °C，1,013 bar abs.，最小：0,4-2,3 Nm³/h，最大： 165-1420 Nm³/h
显示：
直读流量标
度精度等级：范围上限的±2%
应用：
计量具有合适粘度、不含固体、不堵塞且不易形成沉积物的液体产品。
具有线性流动特性和足够入口压力的气体。
介质温度：
0°C 至 +80°C（取决于温度和材料，详情参见相关数据表）
流体条件：
公称压力：最大 16 bar。（取决于温度和材料，详情见相关数据表）
所有压力数据均指没有潜在危险的液体以及设备的正确无应力安装。
变截面流量计
应用
管道中液体和气体的流量计量。
每时间单位瞬时体积或质量流量的指示。
应用：化工、石化、石油和天然气工业
可靠性
特别适用于在困难和恶劣条件下的工艺过程的稳健设计
特殊功能
清晰的 90° 刻度
优化浮动形状的线性特性
高达 350 °C 的高温版本
高达 600 bar 的高压版本
自排水
回流停止
流量控制器
技术数据
体：
材料：1.4404（316 L）/ 1.4571（316 Ti）的，镍基合金C-22，蒙乃尔合金，PTFE，（其他要求）
结束连接：法兰累计。EN 1092、ASME B16.5、DIN2512、
JIS、NPT、管接头、特殊连接
公称压力：PN 40、ASME Cl150 / 300 更高的压力率，最高可达 600 bar 可选
过程温度：-40°C 至 +350°C
环境温度温度：-40°C 至 +80°C
防护等级：IP 65 / IP 67 (EN60529)
CE 标志：压力设备指令 97/23/EG
范围：从 0,5-5 l/h 到 13.000-6130.000 l/h 水
显示：铝（搪瓷饰面）或不锈钢
输出：感应开关
感应开关（安全功能））
微动开关（其他应要求提供）
环境温度：-40°C 至 +80°C（无开关））-
40°C 至 +65°C（带开关）
变送器 ES：
电源：14 - 30 VDC
输出：无源，电隔离
模拟：4-20 mA
二进制 1 和 2：Ui = 30 V，Ii = 20mA，Pi = 100 mW
输入二进制：计数器复位（仅适用于带计数器模块的 ES）
环境温度：-40°C 至 +70°C
防护等级：IP 20（EN60529
精度：
液体：量程上限的 ± 1.6% (BGN-S/H)
± 0.2%，带变送器 (ES)）
气体：± 1.8% 量程上限 (BGN-S/H)
± 0.2% 带变送器 (ES)
涡街流量计
应用
可靠地测量液体、气体和蒸汽。
在管道中轻轻一按即可精确测量质量或体积流量。
可靠性
全焊接传感器，因此传感器头无密封。
接液部件：不锈钢316L
特殊功能
带压缩接头或填料压盖的插入式流量计，适用于管道尺寸从 DN80 (3") 到 DN600 (24")
高达 400°C (750°F) 的高温版本
最大限度。工作压力：100 bar abs。(1500 磅/平方英寸)
使用 3 个传感器元件，确定以下参数：
体积流量、质量流量、温度、压力、密度
技术数据
精度
过程变量： 液体、气体和蒸汽
体积流量： (L) ±1.2% of Rate (G&S)± 1.5% of Rate
质量流量：(L) ± 1.5% of Rate (G&S) ±额定值的 2.0%
温度：(L) ± 1°C (± 2°F) (G&S) ± 1°C (± 2°F)
压力：(L) ± 0.3% FS (G&S) ± 0, 3 % FS
密度：(L) ± 0.3% 读数 (G&S) ± 0, 5% 读数
重复性
质量流量：±0，速率的 2%
体积流量：±0，流量的 1%
温度：±0.2°F (±.1°C)
压力：满量程的±0.05%
密度：读数的±0.1%
超过 12 个月的稳定性
质量流量：±0，流量的2%
体积流量：可忽略不计
温度：± 0, 5°C (±0,9°F)
压力：满量程的±0.1%
密度：读数的±0.1%
响应时间
从 1 到 100 秒可调
过程和环境温度
标准温度：-40 至 260°C（-330 至 500°F）
工艺高温：高达 400°C (750°F)
工作环境：-40 至 60°C（-5 至 140°F）
环境储存：-40 至 85°C（-40 至 185°F）
电源要求（取决于型号）
12-36 VDC 回路供电
直流选项：12-36 VDC，
AC 选项：100-240 VAC，50/60Hz
显示
字母数字 2 行 x 16 字符 LCD 数字显示
6 个按钮用于全场配置
显示可旋转 90° 间隔
输出信号
模拟：4-20 mA，回路供电（体积计）
警报：固态继电器，40 VDC
累加器脉冲：50ms 脉冲，40 VDC
体积：1 个模拟，1 个累加器脉冲
多变量：最多 3 个模拟信号、3 个警报、1 个累加器脉冲
密度计
传感器 DWF 用于管道中液体介质的密度测量。
通过使用耐腐蚀的接液部件，可用于所有行业
可靠性
稳健的机械测量，测量值的磁性传输
清晰的 90° 刻度
特殊功能
液体和泡沫的在线密度测量
线性标度
无需旁路
接液部件：哈氏合金或钛，PFA-/PTFE 衬里（选项）
蒸汽追踪
可安装在危险区域
技术数据
传感器：
材料：不锈钢、哈氏合金（其他材料应要求提供）
过程连接：DN 25 ASME 1?/ DN 50 ASME 2?)
法兰符合。EN 1092、ASME B16.5、DIN2512、
（其他应要求提供）
公称压力：PN 15、ASME Cl150（可选择更高的压力率，最高可达 400 bar）
过程温度：-20°C 至 +150°C
环境温度：- 20°C 至 +80°C
防护等级：IP 65/67 (EN60529)
密度范围：700 g/l - 1900 g/l
测量范围：50 g/l - 600 g/l l
流量范围：2500 l/h / 5000 l/h 10000 l/h
* 参考条件：根据 IEC 770：水温为 20°CC
显示：铝（搪瓷饰面）或不锈钢
输出：感应开关
感应开关（安全功能））
微动开关（其他应要求提供）
环境温度：-40°C 至 +80°C（无开关））-
40°C 至 +65°C（带开关）
变送器 ES：
电源电源：14 - 30 VDC
输出：无源，电隔离
模拟：4-20 mA
二进制 1 和 2：Ui=30 V，Ii=20mA，Pi=100 mW
输入二进制：计数器复位（仅适用于带计数器模块的 ES）
环境温度：-40°C 至 +70°C
防护等级：IP 20 (EN60529
批准和证书
防爆：
传感器：BVS 03 ATEX H/B 112
显示器：DMT 00 ATEX E075
点火类别：II 2G EEX ia IIC T6
CE 标志：防爆指令 94/9/EC
电磁兼容性：EMC 指令 89/336/EEC
全金属流量计
型号代码：BGN-S25-309BM0G0-0-S56-X-H
编号。 ：70012084
类型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
测量原理：浮子
安装条件
安装位置：垂直
流动方向：从下到上
特征值
测量偏差（本地）：最终值的+/- 2.0％
测量偏差（模拟）：最终值的+/- 2.5％
工艺条件
显示范围[Nm³/ h]：5-30
介质：氮气
密度[kg /m³]：1.25
粘度[mPa·s]：0.0166
处理温度[°C]：25
过程压力[巴巴]：1.2
结构构造
材质：1.4571 / 1.4404
材质法兰：1.4571 / 1.4404
浮动材质：1.4571 / 1.4404
物料测量环：1.4571 / 1.4404
测量环：22 mm-包括间隔环
符合参考号：BG-2090
阀门耐压：40 bar
过程连接：DN25 PN40形式B1 DIN EN 1092-1
安装长度[mm]：250
附加设备：
-电气变送器，由Heinrichs Messtechnik制造
带有HART®协议的ES-EX型
DMT 00 ATEX E 075 / II2G Ex ia IIC T6
2线版本，内部计数器
电源24 VDC，负载450欧姆
输出：
模拟量（Ex ia）：4-20 mA，流量“ 0” = 4 mA
-用于1.4571 / 1.4404的浮子的气体阻尼
-封面：黑色
-M20x1.5电缆密封套
-标记号：：请指定
原产国：德国
说明文件：
操作你维护说明（纸质表格）
质量流量计
KDS-K-H-PO-0-E1-0-0000
处理数据：
中号-N2
流动方向从下到上
显示范围0.5-5Nm³/ h
工艺温度32°C
密度1.25 kg /m³
粘度0.0166 mPa s
过程压力p e 6.9 bar
压力损失12 mbar
阀门数据：
KD型KDS
小型可变面积流量计
全金属设计
湿部件：1.4404 / 1.4571
过程连接：¼“ NPT（f）
短款（K）
水平连接
连接适配器，不带
空气测量范围：180-1800 Nl / h
PTFE密封
阀上方
安装长度90毫米
显示部分：
电气输出KEI 1（NJ 1.5-6.5 N）
接近开关感应
Pepperl + Fuchs
NJ1.5-6.5-N
NAMUR开瓶器
环境温度：-25 ... 100°C
符合标准：DIN EN 60947-5-6（NAMUR）
EN 60079-0
EN 60079-11
EMC符合：EN 60947-5-2
EC型式检验证书/防爆标志：
PTB 00 ATEX 2048 X
II 2G ExiaIIC T6至T1 Gb
II 2D Exib IIIC T135°C Db
需要隔离开关放大器
秤类型MB秤（中），II
II 2GD c IIC（BVS 03 ATEX H-B 113）
切换点1 [MB] 1M³/ H OPENING FALLING
测量精度的3％最终价值
应用领域
测量液体和气体，粘性和腐蚀性介质。
应用领域：化学，石化，石油和天然气，食品，制药。
计量和装载系统，也用于贸易交接
可靠度
特别坚固的传感器外壳由铸铁制成，对外部振动和管道力不敏感
特殊性
同时测量质量流量，密度，温度和体积流量。
使用蒸汽或液体进行极其廉价的加热
技术指标
感应器
过程连接：EN 1092，ASME B16.5，DIN2512
公称压力：PN40，ASME Cl150 / 300
工艺温度：-40°C至+ 180°C
环境温度
变送器安装：-40°C至+ 60°C / + 80°C
单独的变送器：-40°C至+ 100°C
防护等级：IP 65（EN60529）
用料
湿部件：1.4404（316 L）/ 1.4571（316 Ti）
外壳：铸铁（GGG 40.3）
CE标志：压力设备指令2014/68 / EU
测量范围60 kg / h至60,000 kg / h
测量误差
液体：测量值的±0.15％/±0.05％±NP稳定性
气体：读数的±0.5％±NP稳定性
密度（液体）：±0.005 g /cm3/±0.003 g /cm3
体积：读数的±0.2％±NP稳定性
