Behlke 晶闸管开关HTS 120-100-SCR

Behlke 晶闸管开关是真正的栅极控制，不会从高压负载电路中汲取点火能量。这允许从几乎 0 V（提供足够的咬合电流）到最大工作电压的安全切换，而不受任何限制.

Behlke 开关的隔离范围至少为最大工作电压的 150%，因此可以轻松实现高端开关应用。为了节省成本和建造体积，特别是在低侧开关应用（例如撬棒电路）中，

所有 Behlke 晶闸管开关也可制成可选的非对称隔离，例如正极为 200 kV，负极为 30 kV。可以通过为每个晶闸管开关型号定制隔离电压额定值来满足特殊的隔离电压要求，而不管其工作电压如何。“常规”隔离电压选项范围为 40 kV 至 200 kV（选项 ISO-40、ISO-80、ISO-120 和 ISO-200）。可应要求提供符合欧洲安全标准的个人“医疗证明”。为了并联多个 Behlke 晶闸管开关，它们配备了同步 I/O。如果一个开关由于故障条件（例如由于过热）而关闭，则该同步 I/O 可确保同步触发并禁止其他开关模块的触发输入。所有 Behlke 晶闸管开关都可选配接地冷却法兰（选项 GCF）、镀镍铜散热片（选项 CF）、石墨散热片（选项 CF-GRA）、陶瓷散热片（选项 CF-CER）、带水冷（选项 ILC）、用于非导电冷却剂的直接液体冷却（选项 DLC）或带陶瓷冷却表面（选项 CSS）。



1) HTS 120-100-SCR， 用于 di/dt >2kA/µs 的快速晶闸管高压开关。显示在具有选项 FC（扁平外壳）的具有成本效益的塑料外壳中。12 kVDC, 1kA pk, tr < 100...500 ns。尺寸 79x38x17 毫米。



2) HTS 80-500-SCR，用于 di/dt >10kA/µs 的快速晶闸管高压开关。显示在带有标准大电流端子的经济高效的塑料外壳中。8 kVDC，5 kA pk，tr < 100...500 ns。89x64x32 毫米。



3)     HTS 80-500-SCR，用于 di/dt >10kA/µs 的快速晶闸管高压开关。带可选冷却法兰，无电势（选项 GCF）。8 kVDC，5 kA pk，tr < 100...500 ns。尺寸 132x100x40 毫米。



4) 高温超导 120-500-SCR, di/dt >10kA/µs 的快速晶闸管高压开关。显示在具有成本效益的塑料外壳中。标准大电流端子。12 kVDC, 5kA pk, tr < 100...500 ns。122x64x31 毫米。



5) HTS 120-500-SCR，用于 di/dt >10kA/µs 的快速晶闸管高压开关。带有可选的铜散热片（选项 CF）。标准大电流端子。12 kVDC, 5kA pk, tr < 100...500 ns。122x64x66 毫米。



6)     HTS 240-1200-SCR，用于 di/dt >24kA/µs 的快速晶闸管高压开关。带有可选的陶瓷冷却表面（选项 CCS）。24 kVDC, 12 kA pk, tr < 100...500 ns



7) HTS 240-1200-SCR,di/dt >24kA/µs 的快速晶闸管高压开关。带有可选的铜散热片（双散热片，选项 CF-D）。24 kVDC，12 kA pk，tr < 100...500 ns



8) HTS 240-800-SCR，用于 di/dt >16kA/µs 的快速晶闸管高压开关。带有可选的铜散热片（选项 CF-1）。24.000 VDC，8 kA pk，tr < 100...500 ns



9) HTS 240-300-SCR，用于 di/dt >6kA/µs 的快速晶闸管高压开关。带有可选的铜散热片，加大（选项 CF-X3）和塑料法兰外壳（选项 FH）。24 kVDC, 3 kA pk, tr < 100...500 ns



10) HTS 440-1200-SCR, di/dt >24kA/µs 的快速晶闸管高压开关。带有可选的铜散热片（选项 CF）和塑料法兰外壳（选项 FH）。44 kVDC，12 kA pk，tr < 100...500 ns



11)  HTS 500-1200-SCR，用于 di/dt >24kA/µs 的快速晶闸管高压开关。带有可选的水冷（选项 ILC）。50 kVDC，12 kA pk，tr < 100...500 ns



12) HTS 1500-1000-SCR， 用于 di/dt >20kA/µs 的快速晶闸管高压开关。具有用于非导电冷却剂的可选液体冷却（选项 DLC）。150 kVDC，10 kA pk，tr < 150...500 ns。



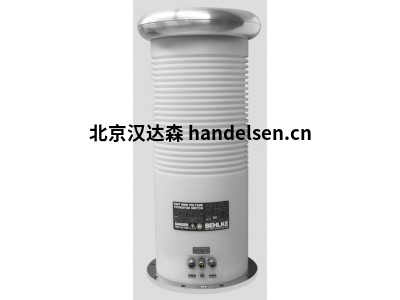

13) HTS 1200-2400-SCR， 快速晶闸管高压开关，用于 di/dt >40kA/µs。可选配液冷。非对称隔离（正极 200 kV / 负极 30 kV）。120 kVDC，24 kA 峰值，tr < 200...600 ns。
