阀门选型

控制阀门的正确选型是控制设备设计中的一个重要环节．实际上如阀门选型不当，即使在回路中采用了出色的控制器，也不能实现良好的控制．为达到良好的调节性能，使阀门在其整个行程的中间部分运行．阀门边型时采用的流量值应为设计期间的最大估计值，范围在1.2-1.6 之间．采用以下阀门流量系数进行阀门选型计算．每丰中规格的阀门都有一个特定的流量系数，具体见“技术规格”表．

注意， KV 指流量系数与公制单位的换算比值，为CV, 1.17

一般规格

工作控制方式

2V-NC 常闭〈空气打开，直通阀〉

2V-NO 常开〈空气关闭，直通阀〉

3V －分流合流阀

尺寸

DN 15 -DN 100

等级

PN 16- PN 40

阀体材料

球墨铸铁GS 400-12 （环氧清漆） PN 16

碳钢A STMA216WCB （环氧清漆） PN40

不锈钢A ISI 316 PN 40

阀座

AISI 316L 号不锈钢

连接端

法兰PN 1 日， PN 40 (2）－凸面（RF) UNI 2229

阀盖

符合ASTMA105 、AISI 420 、AISI 316 钢标准

阀塞

等百分比、线性、V型端口、小流量、在导向件控制下进入上部

- AISI 316L ，带PTFE-PT FE/CG 插芯（软质密封））

- AISI 316L 带高性能聚合物插芯（ HPP )

- AISI 316L （金属密封〉

自调节填料箱

STO -PTFE 材质“V ”形环＋石墨环

STO- PTFE 材质“V”形环＋石墨环

LTS －纯PTFE

阀壳

球墨铸铁GS 400-12 （环氧清漆〉

伺服控制器

正反向气动作用板〈最大2 . 5bar ），采用FE冲压板（环氧清漆〉

规格： S. 200 、S .275 、S . 340 、S.430

标准弹簧范围， 3- 1 5psi 、6-18psi 、6-30 psi

电流设备行程指示器

附件－手动控制用手轮、电动定位器、气动定位器，阀门行程末端微动开关、接近传感器、减压过滤器、转换器．

压差

见“技术规格”表

密封等级

符合UNI EN 1349 标准的规定

－软密封VI ；级

－金属密封IV 级

使用限制

采用球墨铸铁阀休的阀门·最低温对－5℃，最高温度180℃，

采用WCB 钢阀体的阀门最低温度－5℃，最高温度200 ℃，

采用AI S I 3 1 6 钢阀体的阀门－最低温度－ 20℃，最高温度200℃

使用环境

800/803 系列控制阀可控制多种流体蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀们可用于多个领域－纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域，

注释

(1 ）根据客尸要求，可提供更大规格或者小CV 的阀门．

(2）根据客尸要求，可提供其他类型的端连接，

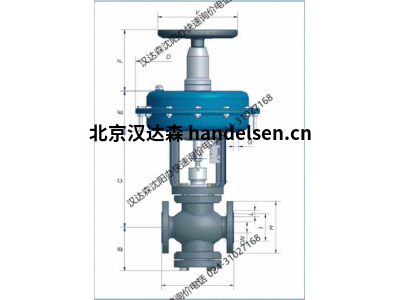

800 系列控制阀采用双通球形阅体及螺栓固定式阀座，底部用于检查，更换阀塞〈反向型〉．阀塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门尤其适用于中小工厂中的调节．

按照所控制流体压力选定伺服控制器规格，然后加上该值计算阀门的总尺

寸

803 系列控制阀门采用螺栓固定阀座式球形阀体与焊接阀座式三通. V型端口闭塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护,这类阀门尤其适用于中小设备的调节．

按照所控制流体压力选定伺服控制器规格，然后加上该值计算阀门的总尺寸．

线性阀塞:

这种阀塞可确保行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系．当工作压差没有明显变化或者在流量变化有限的工艺过程中使用的情况下，可是用这种阀塞．

等百分比闽塞

如采用这种闽塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定：在相同差压下，行程增加10 %，流量通常为阀门变化前流量的50% ，这样在阀门打开的后半程中，阀门几乎可已通过各种流量．在流量或者压差变化明显的情况下可采用这种阀塞．

V 端口阀塞

采用这种类型的阑塞，可在线性与等分比幽线之｜可获得一条最佳特性曲线，且趋向于后一条曲线．由于这种闽塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门

小流量阀塞

对于此类小流量阀塞，我们可提供三种特性的闽塞·线性柱销、单键与双键等百分比型．流量系数在0.1- 2 之间，可用子微词与精调，

警告：

设备启动前，必需用最大压力的流体在阑门全开的情况下仔细清洗管道。建议在阀门上安装过滤器，以防异物进入阀座与阀塞之间的空隙。（我们建议向伺服控制器提供经过过滤的干燥空气）阀门最适于立式安装，在流休方向与阀塞相对的情况下达到最佳工作状态〈见阀体上的方向箭头〉，在一定温度、全工作状态下工作几小时后，检查阅体的固定螺栓是否正确锁紧．确认在设备上安装阀门后，预留了足够的维护空间，以便拆除伺服控制器．拆除伺服控制器前，检查设备中已没有保持一定温度、压力的流体，然后将阀门定在打开位置，如需完全拆除伺服控制器，则应采用合适仪器，并小心操作，使弹簧卸压，重要－禁止将孚、工具或者其他物体插入阀中．

检查与担保

每个阀门在发运前均经过检查．如有特殊要求或者进行特殊检查，我们将提供有偿服务，担保期为自出厂之日起12 个月．本担保只对正常工作条件下的阀门有效，且仅限于更换或者维修有缺陷的部件与材料．我们不承担其他任何责任。如担保期内未经许可运行阀门、擅自改造阑口，则担保失效．

BUROCCO I NOXVA LVO LE 保留停止制造、更改或者改渔其任何一种产品特性的权利囚在这种情况下怒不通知，且对已经售出的产品，不承担与此有关的任何责任．
