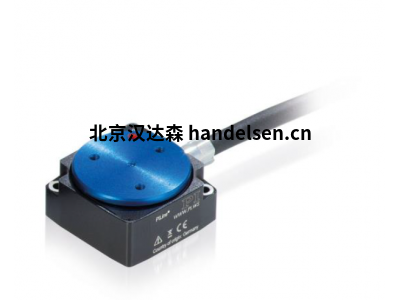

带超声波压电电机的小型平台

U-624

§ 极其节省空间：边缘长度仅为30毫米， 高度为12毫米

§ 快速精密定位小型负载：速度达720 度/ 秒，最小位移达105微弧度

§ 无限旋转范围>360°

§ 驱动力矩10毫牛米

§ 关机后自锁：节约能量，减少热量产生

§ 轻巧、低噪音

精密级转台

PILine平台尤其适合要求快速精密定位的应用。关机后，自锁驱动器保持平台位置的机械稳定。因而可大大减少能量 消耗和热量产生。蓄电池驱动或热敏型的低占空比应用可得益于这些特点。轴的位置通过一个编码器和一个光学参考 开关测量，该开关允许可靠的可重复运动。压电电机驱动器原理及其电气操作成本低，可定制。

PILine超声波压电电机

作为PILine超声波压电电机不可或缺的一部分，压电陶瓷促动器上被施加预载，通过一个耦合元件抵住移动导向转子 。在100至200千赫兹的高频交流电压的作用下，压电陶瓷促动器被激发产生超声波谐振。促动器的变形使耦合元件 相对于转子产生周期性的对角运动。建立的进给为几纳米每循环；高频率带来高速度。在压电陶瓷促动器上相对于动 轮施加预载可确保驱动器在静止状态下和关机时自锁。

增量编码器用于高精度位置测量

非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。

应用领域

显微操纵, 自动化, 生物技术, 样本操纵, 样本定位, 光学计量

订购信息

U-624.03 PILine转台，小巧设计，旋转范围>360度，速度为720度/秒，增量编码器，分辨率为35微弧度，直径为28.5 毫米，压 电超声波电机

配件

U-600.A01 用于PILine的延伸电缆，Sub-D15针，1 米

U-600.A03 用于PILine的延伸电缆，Sub-D15针，3米

U-600.A05 用于PILine的延伸电缆，Sub-D15针，5米
