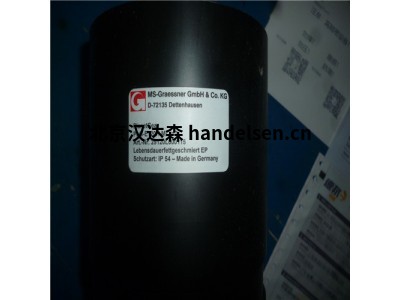

德国Graessner变速箱Power Gear P配置L系列

　　德国Graessner变速箱Power Gear P配置L系列

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn

　　大小 从 P54 到 P450 的 12 个变速箱尺寸，配置 L，H，FL，FH，比率 从 i = 1：1 到 5：1，轴布置 WA 1， WA 3， WA 13，输入转速 n1max 长达 7500 分钟-1，电机安装 直接安装空心轴/法兰，输入和输出与固体轴。两侧或一侧的输出。

　　德国Graessner公司简介

　　德国Graessner变速箱，德国Graessner微型变速箱，德国Graessner伺服变速箱，德国Graessner循环齿轮箱，德国Graessner行星齿轮箱，德国Graessner平面螺旋齿轮箱

　　65年 • 经验• 质量 • 可靠性 • 遵守时间表。

　　斜面齿轮使用外壳、轴、法兰和轴承创建强大的系统。您复杂的设计与Nidec Graesner 合作良好 ， Graessner从事智能概念工作超过 65 年。

　　Graessner的客户，成熟的机械和工厂建筑公司，不仅受益于Graessner的创新驱动技术，而且从Graessner对传统价值观的承诺，如质量，可靠性和准时。Graessner也始终在您的预算范围内高效工作。

　　结合精度和性能需要深入了解不同的行业和应用。作为行业系统合作伙伴，Graessner不只提供任何解决方案，即针对特定项目或大规模生产，Graessner开发最佳的工程解决方案，为您提供更多扭矩、更少噪音、更高效率和更高精度。

　　简而言之：完美的解决方案，使您在当今竞争激烈的全球市场中更具竞争力。在Graessner，这一切都相互连接。Graessner使用特殊的齿轮软件计算斜面齿轮，自己制造齿轮，并满足个人客户的愿望。

　　Graessner母公司的高素质和经验丰富的员工团队，以及全球专家网络和Graessner的长期分销合作伙伴，共同努力，确保贵公司的成功。

　　德国Graessner变速箱，德国Graessner微型变速箱，德国Graessner伺服变速箱，德国Graessner循环齿轮箱，德国Graessner行星齿轮箱，德国Graessner平面螺旋齿轮箱

　　德国Graessner分类：

　　德国Graessner高性能斜面变速箱：紧凑和刚性设计确保最高性能，同时空间和重量效率高，轴和斜齿轮之间的摩擦锁定拟合，节能率高达98%

　　德国Graessner微型高性能斜面变速箱：微型齿轮，以获得最大精度，低反冲和高传输精度，箱硬化斜齿轮齿系统，摩擦锁定轴和斜齿轮适合，通过 98% 的高效率高效节能，超轻铝外壳，通过合成润滑脂免费维护

　　德国Graessner高度动态伺服直角变速箱：直角变速箱，单级，比分从3：1到15：1，两阶段高达150：1，紧凑和刚性的设计确保了最高性能，同时空间和重量效率高，变速箱可终身润滑，几乎免维护(在正常情况下使用时)，96% 的高效率评级可节省能源成本(DG-HR 为 92%)

　　德国Graessner性价比高的直角伺服变速箱：直角变速箱，单级，比分5：1，8：1，10：1和15：1，紧凑和刚性的设计确保了最高性能，同时空间和重量效率高，变速箱可终身润滑，几乎免维护(在正常情况下使用时)，高达 96% 的高效率评级可节省能源成本。

　　德国Graessner全能型伺服直角变速箱：4 种配置 - 包括输出中的行星齿轮，17 传输比率，紧凑而稳定的设计确保了尺寸小、重量轻的最大性能，由于使用寿命的润滑，变速箱在正常操作条件下几乎无维护，节能效率高达96%，精确由于<5弧分钟低反弹，通过灯笼和耦合的可变电机附件

　　德国Graessner螺旋斜面齿轮箱：所有组件的精度，适合高输入速度，非常紧凑的设计，直接或通过耦合安装电机，高扭转僵硬，高扭矩，特别是低噪音由于低低斜齿轮

　　德国Graessner机器人的高精度应变波齿轮箱：弹性齿轮和弹性轴承采取椭圆形与凸轮插入，弹性齿轮和内部齿轮以稳定的方式在椭圆长轴的两端工作，固定内部齿轮后，当凸轮(输入)顺时针旋转时，弹性齿轮(输出)逆时针旋转。其旋转速度由两个齿轮之间的齿数差决定

　　德国Graessner旋转齿轮箱：高效率，高定位精度，无反冲，低噪音，高刚度，空心轴可用

　　德国Graessner行星齿轮箱：紧凑型设计，高效率，高扭转刚性，低质量惯性时刻，高超载容量，高动态，大传输比

　　德国Graessner动态正齿轮箱：经济生产，简单的机械运动和动力传输，高效率，高运行平滑度，高轴向和径向负载，低环状反弹，广泛的应用，服务寿命长

　　德国Graessner平面螺旋变速箱：扭矩 负载分布在一个大接触表面，并网格与几个牙齿，效率 效率保持不变，无论齿轮比率如何，精度 TorusGear 的独特设计简化了反弹的调整或消除，高操作可靠性 移动部件数量少可提高操作可靠性，易装配 简单而紧凑的齿轮单元设计仅由托鲁斯轮毂、曲线轮和外壳组成，便于进行简单而短的装配过程

　　德国Graessner主要系列型号：

　　德国Graessner变速箱Power Gear P配置L系列：大小 从 P54 到 P450 的 12 个变速箱尺寸，配置 L，H，FL，FH，比率 从 i = 1：1 到 5：1，轴布置 WA 1， WA 3， WA 13，输入转速 n1max 长达 7500 分钟-1，电机安装 直接安装空心轴/法兰，输入和输出与固体轴。两侧或一侧的输出。

　　德国Graessner变速箱Power Gear P075L：标称扭矩45Nm，最大加速扭矩68Nm，紧急停止扭矩90Nm，输入转速2000min-1，重量4,5Kg

　　德国Graessner变速箱Power Gear P170L：标称扭矩585Nm，最大加速扭矩878Nm，紧急停止扭矩1170Nm，输入转速3000min-1，重量38,5Kg

　　德国Graessner变速箱Power Gear P240L：标称扭矩2150Nm，最大加速扭矩3225Nm，紧急停止扭矩4300Nm，输入转速2000min-1，重量103,5Kg

　　德国Graessner变速箱Power Gear P配置H系列：大小 从 P54 到 P450 的 12 个变速箱尺寸，配置 L，H，FL，FH，比率 从 i = 1：1 到 5：1，轴布置 WA 1， WA 3， WA 13，输入转速 n1max 长达 7500 分钟-1，电机安装 直接安装空心轴/法兰，输入与固体轴。输出与空心轴和键槽。

　　德国Graessner变速箱Power Gear P140H：标称扭矩360Nm，最大加速扭矩540Nm，紧急停止扭矩720Nm，输入转速3500min-1，重量22,0Kg

　　德国Graessner变速箱Power Gear X配置L系列：大小 9 变速箱尺寸从 X54 到 X280，配置 L， H，减速比 i = 1：1，轴布置 WA 1， WA 3， WA 13，名义输出扭矩 T2N 高达 5500 Nm，输入速度 n1max 长达 4000 分钟-1，输入和输出与固体轴，两侧或一侧的输出。

　　德国Graessner变速箱Power Gear X75L：标称扭矩87Nm，最大加速扭矩131Nm，紧急停止扭矩174Nm，输入转速2000min-1，重量5,0Kg

　　德国Graessner变速箱DynaGear D系列：大小 D37 到 D190 的 9 种尺寸，比率 从 i = 3：1 到 i = 15：1，轴布置 WA 1L， WA 3L， WA 13L， WA 1LSV， WA 3LSV，输入转速 n1max 长达 8000 分钟-1，电机安装 通过灯笼和耦合

　　德国Graessner变速箱DynaGear D90：标称扭矩140Nm，最大加速扭矩210Nm，紧急停止扭矩280Nm，输入转速7000min-1，输出端的齿隙刚度10,5Nm/arcmin，径向力 7200N，轴向力 3600N，重量9,5Kg

　　德国Graessner变速箱DynaGear D115：标称扭矩260Nm，最大加速扭矩390Nm，紧急停止扭矩520Nm，输入转速6000min-1，输出端的齿隙刚度23,4Nm/arcmin，径向力 10000N，轴向力 5000N，重量15,5Kg

　　德国Graessner变速箱DynaGear D190：标称扭矩1440Nm，最大加速扭矩2160Nm，紧急停止扭矩2880Nm，输入转速4500min-1，输出端的齿隙刚度126,0Nm/arcmin，径向力 22500N，轴向力 11250N，重量60Kg

　　德国Graessner变速箱KS TwinGear系列：比率高达 75：1，扭矩高达 7500 Nm，最低使用寿命15000h，保护等级IP 64

　　德国Graessner变速箱Kegelstirnradgetriebe KS30L：标称扭矩480Nm，最大加速扭矩720Nm，紧急停止扭矩960Nm，输入转速6000min-1，径向力 10000N，轴向力 5000N，重量27Kg

　　德国Graessner变速箱Kegelstirnradgetriebe KS35FL：标称扭矩950Nm，最大加速扭矩1425Nm，紧急停止扭矩1900Nm，输入转速5000min-1，径向力 15000N，轴向力 7500N，重量52Kg

　　德国Graessner变速箱Kegelstirnradgetriebe KS35H ：标称扭矩950Nm，最大加速扭矩1425Nm，紧急停止扭矩1900Nm，输入转速5000min-1，径向力 15000N，轴向力 7500N，重量52Kg

　　德国Graessner变速箱PlanetGear系列：市场上最广泛的帧尺寸和比率，一流的反弹(≤5弧分钟)，广泛的安装适配器为任何电机提供简单、精确的附件，终身润滑的免维护解决方案，高性能润滑脂允许在任何方向上灵活安装，行业标准安装尺寸

　　德国Graessner变速箱PlanetGear PLGE120H：额定输出扭矩10Nm，最大加速扭矩21Nm，紧急停止扭矩35Nm，标称输入速度4000min-1，最大输入速度8000min-1，空载运行扭矩0.03Nm，最大径向载荷710N，最大轴向载荷640N，防护等级IP54 (IP65)，重量0.7Kg

　　德国Graessner变速箱Power Gear P配置L系列
