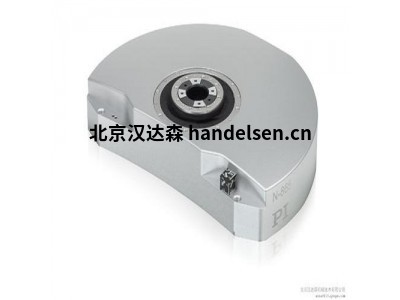

Physik Instrumente-N-765 精密Z向位移台参数

 Physik Instrumente-N-765 精密Z向位移台参数

贾丽娜 QQ： 2865543976   手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn

·         采用PIOne增量编码器实现直接测量，分辨率为0.5纳米

·         最小位移达1纳米

·         行程为6.5毫米

·         负载能力达25牛

·         可以直接安装在N-565线性定位器上

 Instrumente-N-765 精密Z向位移台参数

NEXACT®参考级线性定位器

带NEXACT® PiezoWalk®驱动器的线性定位器可实现较长行程范围内的纳米级高精度定位。其配置直接测量线性编码器和交叉滚柱轴承，可实现最高精度。紧凑、扁平的设计使定位器能轻松实现机械集成。工作所需电压低。

PiezoWalk®技术：高分辨率、低磨损

PiezoWalk®技术将压电陶瓷促动器与压电电机的技术优势结合在一起。PiezoWalk®步进驱动器不仅能提供亚纳米级分辨率、较大的力和高刚性，而且根据其驱动原理，其还能实现理论上无限的行程。不同于其他压电机动化驱动器原理，PiezoWalk®步进驱动器不受滑动摩擦作用的影响。其是基于几个压电陶瓷促动器的静摩擦接触，这几个促动器沿一个动轮步进。前馈时，促动器被从动轮处物理提升，几乎不会造成任何磨损。在促动器上相对于动轮施加预载可确保步进驱动器自锁。因此，步进驱动器静止状态下将保持位置，关机时可实现机械稳定（无伺服抖动）。静止状态自锁，无能量消耗，无热量产生。

带PIOne线性编码器用于直接位置测量

高分辨率PIOne编码器由PI研发，在对测量数据进行相应处理后，可实现远低于1纳米的位置分辨率。光学非接触式PIOne编码器基于干涉测量原理。其以极高的精度直接在运动平台上进行实际位置测量，因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。由于信号周期仅为0.5微米，信号质量高，PIOne编码器的线性误差小于1%。PIOne编码器在研究参考信号时支持方向感应。



订购信息

Q-521,100 Q-Motion® 小型线性平台，压电惯性驱动，行程为12毫米，不带用于开环操作的位置传感器，推/拉力为1牛，尺寸为21 × 30 × 10毫米(W × L × H)，真空兼容至10-6 百帕 Q-521.130 Q-Motion® 小型线性平台，压电惯性驱动，行程为12毫米，线性编码器，分辨率为4纳米，推/拉力为1牛，尺寸为21 × 30 × 10毫米(W × L × H)，真空兼容至10-6 百帕 Q-521,140 Q-Motion® 小型线性平台，压电惯性驱动，行程为12毫米，线性编码器，分辨率为1纳米，推/拉力为1牛，尺寸为21 × 30 × 10毫米(W × L × H)，真空兼容至10-6 百帕 Q-521.14U Q-Motion® 小型线性平台，压电惯性驱动，行程为12毫米，线性编码器，分辨率为1纳米，推/拉力为1牛，尺寸为21 × 30 × 10毫米(W × L × H)，真空兼容至10-9 百帕
