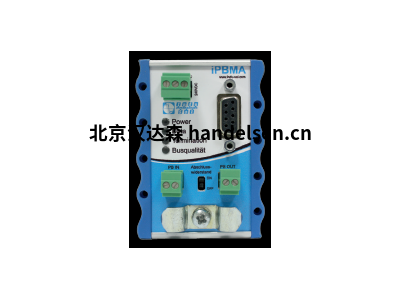

德国indu-sol智能测点 iPBMA IP20
德国indu-sol智能测点 iPBMA IP20
功能
智能 PROFIBUS 测量点自动检测数据传输中的逻辑错误和信号传输中的故障，并通过各种发光二极管向用户发出信号。
通过这种简单的分析，网络运营商可以及早发现通信质量的任何恶化，并启动故障排除措施。为了获得物理和逻辑传输
质量的最佳知识，测量点必须连接到段的两端。
| 杨文辉 QQ：2850590598 手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn |
 |
 |
为了更详细地分析 PROFIBUS 通信质量，可以使用附加的 SUB-D 插座来使用合适的诊断工具。建议使用有源编程电缆
APKA 或 APKA II，以确保可以无干扰地连接编程设备（笔记本电脑/FieldPG）。
在 iPBMA 版本中，除了集成诊断功能外，还满足非反应性测量点的要求，也满足有源总线终端的要求或功能。
总线连接
• 通过螺钉端子技术连接
• 带应力消除的屏蔽支撑
• 90° 电缆出口
• 集成终端电阻，可通过滑动开关切换
• 传输速率：9.6 kbit/s 至 12 Mbit/s
• 输入电压：24 VDC（20 - 28 V，反极性保护）
• 电流消耗：典型值 100 mA
• 通过螺钉端子供电
• 输出电压 9 针 Sub-D：5 VDC / 200 mA 短路保护
引脚 5 (GND) 和引脚 6 (+)
功能接地的连接对于 PROFIBUS 屏蔽的功能至关重要！
35 mm DIN-Hutschiene
75 x 55 x 42 mm
IP20
0 °C bis +70 °C
ca. 100 g
Aluminiumgehäuse mit Kunststoffkappen
