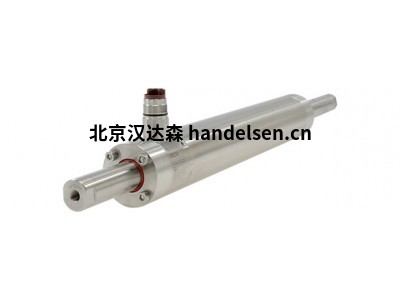

LINMOT线性电机ATEX

 　　在周围形成爆炸性气体、蒸汽-空气混合物或可燃粉尘的地方，需要特殊的电动驱动器。

　　LinMot ATEX 是线性电机的一种变体，是为这些特殊条件开发的。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　电机完全封装在不锈钢中，无需垫片。所有接头都焊接。为了完全关闭电机，绕组和内部其他子子用环氧树脂封装。因此，保证了最佳的电机保护，并消除了传出火花的风险。
汉达森 祁佳强 手机/微信177*4453*6447

　　由于在爆炸性大气中，表面温度至关重要，因此在电机中集成了额外的温度监测。除了用于监控子组绕组温度的传感器外，还安装在下面的电机壳体中。

　　这允许 2 通道温度监控，其中父通道在过热时中断驱动器馈送。

　　为了增加连续功率，电机可配备可选的水冷却系统。

　　ATEX 电机系列由 2 种尺寸组成，滑块长度范围很广。遍历范围高达 980 mm 的冲程。

　　不锈钢外壳

　　卫生设计

　　焊接连接，无垫片

　　完全封装 (IP67)

　　可选的集成水冷却

　　用于区域 1/2 (气体)

　　适用于 21/22 区(灰尘)

　　...

　　更安全的线性驱动器，有爆炸风险

　　电机的制造具有在爆炸性环境中运行的意识。其紧凑的结构，没有不必要的边缘，角落，孔和螺丝提供没有表面的爆炸性材料可以积累。附加和潜在的点火源和不均匀加热的风险显著降低。可以避免过高的温度，以便根据保护类型"Ex e"(提高安全性)的规范得到保证。

　　电机的特性旨在满足欧洲现行法规。

　　因此，应用范围包括分区 1、21、2、22 相应的 DIN EN 60079-14，并意味着偶尔发生的爆炸性环境，可能由气体、蒸汽、雾气和灰尘组成。

　　即使在点火温度低于 85° C 的 LinMot ATEX 电机的环境中，也使用。

　　在印刷机、油漆、塑料加工机等各个行业，或在化工、石化和制药行业，ATEX电机的品牌林莫特为用户提供了特殊的优惠。

　　每当需要动态地执行平移运动时，用户都会选择线性系统，具有低摩擦度和高灵活性。LinMot 驱动系统的核心由控制电子装置、伺服驱动和线性电机组成。

　　LinMot 电机是管状电磁直接驱动器。线性运动纯电动且无磨损，无需机械齿轮箱、主轴或皮带的任何中间耦合。线性电机仅由两部分组成：滑块和子装置。滑块由安装在高精度不锈钢管中的钛磁铁制成。该子适配器包含电机绕组、滑块轴承、位置捕获传感器以及用于监控电机的微处理器电路。

　　内部位置传感器不仅测量和监测线性电机停止时，而且在运动期间，也测量和监测其当前位置。立即检测到位置上的偏差，并报告给上级控制器。LinMot 线性电机可以自由定位在冲程的整个范围内。此外，行驶速度和加速度都可以精确控制。对于更复杂的运动，任意行程轮廓可以保存为伺服驱动器中的曲线，并由电机以所需的速度执行。

　　可以自由定位

　　极动态

　　使用寿命长

　　可调节速度

　　监控运动

　　可调加速度

　　温柔的运动

　　可编程力

　　可以同步

　　高达 7.3 m/s 的速度和超过 780 m/s2 的加速度允许非常短的定位时间和高循环速率

　　线性电机的设计使它们成为机器设计领域的标准元件，通常用于更换气动驱动器和机械凸轮盘。借助LinMot 线性电机和简单的导轨，工程师拥有设计完整线性驱动系统所需的所有组件。

　　标准电机

　　线性电机的标准变型可普遍使用，涵盖广泛的应用。使用紧凑型驱动器可以执行低压范围内的许多不同的定位任务。电机系列包括 3 种型号，具有不同长度的子启动器和冲程。用户可以选择最大冲程长度为 1830 mm，峰值力为 1024 N。由于电机部件是封装的，因此电机受到最佳保护，即使对于密集应用。

　　高度动态的驱动器

　　广泛的描边长度范围

　　提供电缆插座或旋转角插头

　　空气冷却作为选项提供

　　各种潜在的应用在搬运系统以及机器和系统设计中

　　...

　　惠普电机

　　线性电机的高性能生产线比相同组件尺寸和相同尺寸的标准电机具有更高的性能。这主要是由于电机绕组和磁电路的不断开发，以及高性能材料的使用。

　　使用高性能电机，用户可以获得近两倍的标称性能。相同外形规格的高性能允许在现有机器和系统中提高功率，而不用机械重新设计。

　　特别强的磁电路

　　增加连续力和加速度

　　允许更高的工作温度

　　空气冷却作为选项提供

　　最适合组件质量有限的应用

　　短电机

　　这种类型的电机是林莫特线性电机最短的外形。短电机是专为空间限制有限的应用而开发的。外形短也意味着多轴应用可以在非常小的空间内在一个滑块上使用多个定子实现。为了为设计人员提供尽可能多的电缆布线选项，这些电机为左侧、右侧或前部的电缆插座提供了三个盖板。电机电缆可插入盖下，以便快速轻松地安装。

　　外形短，最小子组长度为 90 mm

　　集成安装法兰

　　带盖的插入式电机电缆

　　可选电缆插座位置

　　适用于有限的空间限制和多轴应用

　　...

　　线性电机 3x400VAC

　　P10 系列的线性电机是 LinMot 产品系列中最强大的电机。电机具有高达 2700 N 的高性能和峰值力，对驱动单元和伺服驱动器提出了更高的要求。为此，Lin-Mot 开发了全新的概念，完全依赖于 3x400VAC 技术和伺服驱动器，该电机系列由电网提供直接电源。根据应用的不同，电机还可以使用整流 1x230VAC 进行操作。

　　内置标准编码器可确保将驱动器更好地集成到外部控制概念中。因此，电机可由任何制造商的驱动器控制，没有问题。与较小的驱动器一样，电机配有可旋转的 IP67 插头。对于不同的笔画长度，有一个固定的，系统有序的滑块程序。

　　电机系列 P10-54由紧凑型管状线性电机组成，用于动态定位任务或更换气动装置的中等功率输出。电机可选配 1Vpp Sin/Cos 编码器或 A/B 增量编码器，可由任何制造商的驱动器控制。

　　230VAC 和 3 x 400VAC 技术

　　峰值力高达 335 N

　　林莫特编码器或增量编码器

　　极高的动态

　　用于电源和编码器电缆的旋转推拉 TWIN 连接器

　　也可以由标准的第三方伺服驱动器控制

　　...

　　P10-70系列的线性电机是动态线性运动最强大的LinMot电机。它们可以由任何制造商的驱动器或 LinMot E1400 和 C1400 伺服驱动器驱动。

　　3 x 400VAC 技术

　　Peak forces up to 561 N

　　极高的动态

　　传感器和电源线单独的连接器

　　也可以由标准的第三方伺服驱动器控制

　　公司简介

　　NTI AG 是一家高品质管状线性电机和线性电机系统的全球制造商，因此专注于开发、生产和分销用于工业环境的线性直驱。

　　NTI AG 成立于 1993 年，是苏尔寿集团的独立业务部门，自 2000 年作为一家独立公司投入运营。

　　NTI AG 总部位于瑞士苏黎世附近的斯普里滕巴赫。除了在瑞士和斯洛伐克的三个生产基地外，NTI AG还在美国公司LinMot®销售和支持办公室，覆盖美洲。

　　为全球客户提供®工业线性电机品牌和®弹簧品牌。NTI AG 拥有一个经验丰富的客户顾问销售和支持网络，在全球 80 多个地点。

　　对于线性运动实现的NTI AG始终是一个称职可靠的合作伙伴。

　　任务

　　LinMot 为客户提供一个精密而专用的线性驱动系统，可轻松集成到所有领先的控制系统中。高度的标准化、库存配送和全球分销网络，确保即时可用性和出色的客户支持。

　　我们的产品范围经过调整，可为客户提供来自单一来源的线性驱动系统所需的所有组件。由于不断添加产品，我们打算稳步扩大线性电机的范围。

　　我们的目标是推动线性直接驱动技术，并使其成为标准的机器设计元素。我们提供高效的驱动解决方案，为整个资源节约工作做出重大贡献。

　　能力

　　支持

　　作为世界领先的工业线性电机制造商，NTI AG 利用自己的知识和创新提供定制解决方案。

　　寻求特定驱动任务的最佳解决方案，我们的应用工程师为客户提供卓越的支持。我们的客户可以依靠多年的生产经验为客户特定的驱动解决方案实施和生产。

　　创新

　　通过持续开发和投资，并在全球销售顾问的投入下，NTI AG 能够以极具吸引力的价格为客户提供商业上可行的新产品

　　生产

　　标准化的林莫特和MagSpring产品是通过自行设计的生产设施制造的。这保证了产品的快速可用性，即使是在更大的数量，同时允许最大的灵活性和定制。高度自动化的生产设施确保始终如一的高质量产品。

　　物流

　　LinMot 和 MagSpring 产品是标准化产品，通常从库存中供应，并在全球提供。目前，全球有 1000 多种不同的驱动器和电机组合在 48 小时内上市。

　　质量

　　质量控制从检查进料开始，一直持续到交付前最后的烧灼测试。所有 LinMot 线性电机在交付前均经过 24 小时燃烧。为了长期保证质量，LinMot 产品在立子、电子铭牌和伺服驱动器上标有唯一的序列号。
