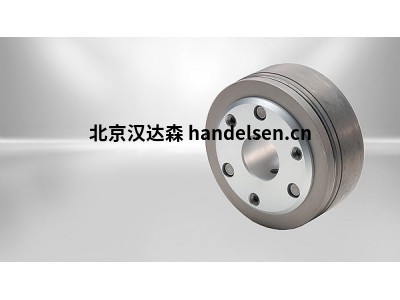

Kendrion高扭矩永磁制动器0.1 Nm-300Nm

Kendrion高扭矩永磁制动器0.1 Nm-300Nm

本产品结合了永磁制动器的著名性能 - 由于磁电路的重新设计，它具有进一步的优势，如相同的尺寸和功耗更高的扭矩，在整个使用寿命和延长的温度范围高扭矩恒定。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

汉达森 祁佳强 手机/微信177*4453*6447

　　经营原则

　　高扭矩制动器设计为干制动。常磁场产生的力被利用来产生制动效果。为了中和制动作用，永磁体的磁通量被备用电磁场(电磁释放系统)抵消。电枢和法兰轮毂之间的零反弹连接确保制动扭矩零反弹传输到机器轴(如电机轴)，并可靠释放高扭矩制动器，无残余扭矩。由于这些功能，高扭矩制动器是伺服电机应用的理想之选。

　　制动器设计

　　牢固安装的现场线圈安装在高扭矩制动器的外壳和法兰之间。在制动器上的固定位置连接现场线圈出口所需的飞行引线。安装在外壳和法兰之间轴向的永磁体产生产生制动动作所需的磁场。该电枢通过段状弹簧和铆钉紧固件与法兰中心连接，以建立轴向可移动、防扭曲和无摩擦连接。这可确保水平或垂直制动操作期间的残余扭矩为零。高扭矩制动器的电枢和外壳之间的额定气隙在制动安装过程中自动调整(例如通过安装公差)。法兰轮毂连接到机器轴(如电机轴)，以实现防扭曲和轴向固定连接的方式。永久磁场在与外壳和法兰的摩擦接触中吸引和拉动电枢。由此产生的摩擦力产生制动扭矩。当直流电压施加到高扭矩制动器的场线圈上时，备用电磁场抵消了永久磁场对电枢施加的力，制动器因弹簧力而释放。除了段形弹簧施加的最小力外，要制动的轴不会暴露在任何其他轴向力中。

　　功能一目了然

　　与经典的永磁制动器相比，扭矩更高，大小相等

　　在完整使用期间扭矩的高一致性;扩展温度范围

　　-15°C 至 +120°C，可选 -40°C

　　技术细节

　　描述价值

　　名义扭矩范围0，1 Nm - 300 Nm

　　电压直流 24 V

　　保护类IP 00

　　温度范围-15 °C 至 +120 °C，可选 -40 °C
