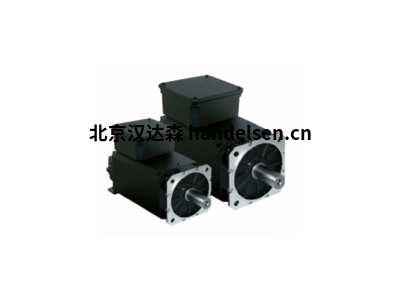

Baumüller三相电流同步电机DS2

Baumüller三相电流同步电机DS2

　　三相电流同步电动机DS2-通过冷却获得更多功率

祁佳强
QQ：2850590582

手机：17744536447
电话：010-64714988-216
传真：010-64714988-668
邮件：tk7@handelsen.cn

祁佳强邮箱：tk7@handelsen.cn电话：010-64714988-216

　　包米勒同步电动机的名称为DS。 “ DS”是指德国三相电流同步电动机(“ Drehstrom-Synchronmotor”)。
汉达森祁佳强手机/微信177*4453*6447

　　三相电流同步电动机的功能原理

　　这是一台永久性励磁同步电动机，因为粘附在转子上的磁铁会产生永久性磁场(北极和南极)。

　　如果将电流施加到支架(也称为外壳)中的绕组U，V和W，电流将在绕组周围产生磁场。转子上的磁场和永久磁场将立即在北极和南极之间吸引并排斥相似的磁极。这进而引起电动机的旋转运动。

　　由于这种电动机结构，壳体和转子的旋转磁场的频率始终保持相同。因此，这称为同步旋转磁场频率，因此该电动机称为同步电动机。相反，外壳和异步电动机的转子的频率不能相同。因此，这称为异步旋转磁场频率，因此电动机称为异步电动机。

　　同步电机动画

　　Drehung Drehstrom同步电机动画显示了三相绕组系统。为了清楚起见，该草图显示了一个简单的永磁体而不是转子。一旦电流流入绕组，就如上所述在电动机壳体中产生旋转磁场。这也流过转子的永磁体，从而产生扭矩。转子进行旋转运动并跟随磁场的旋转。

　　当转子的磁极与外壳的磁场成直角时，扭矩最大。转子的位置被检测并传输到执行器。这要求将电流以最佳的90度角整形到外壳的绕组中。这也允许改变扭矩的强度。

　　旋转变压器或旋转编码器用于位置检测，并与位置控制器的实际值同时使用。

　　对于具有最高能效要求的应用

　　DS2加速堡盟的轴高为100至200 mm，可为同步电动机提供多种冷却方法。伺服电机非常适合对能源效率有最高要求的所有应用，例如：

　　印刷机

　　包装机

　　纺织机

　　塑料机

　　装卸机

　　特殊机器

　　通用机械工程

　　高性能同步主驱动器

　　DS2带水冷

　　得益于创新的水冷却概念和改进的热传递，包米勒能够提高其DS2电机的额定功率

　　堡盟通过其DS2系列提供高达300 kW的同步电动机。得益于创新的水冷却概念和改进的热传递，包米勒能够提高其DS2电机的额定功率。结果，塑料和成型机制造商尤其从减少增加安装空间的机会中获利。水冷却的另一个优点是减少了水套的噪音，从而无需采取消音措施。

　　BaumüllerDS2伺服电机通过提高速度和增强性能而针对塑料和橡胶应用以及印刷，成型和纺织机械进行了进一步优化

　　如果现场水质不足以进行冷却，堡盟将为电机提供额外的空气冷却。尤其是满足亚洲市场需求的该版本，堡盟同步电机的防护等级达到IP54，与水冷设计一样。

　　除冷却概念外，包米勒还提供高达3,000 rpm的标称速度。关于在伺服泵中使用DS2电动机，纽伦堡制造商由此为提高速度的内啮合齿轮泵的新发展铺平了道路。使用具有较高转速的电动机/泵组合可以减小泵和电动机的尺寸。由于较低的系统惯性，这既可以提高经济效率，又可以提高机器的生产率。

　　得益于冷却概念的创新和速度的提高，包米勒DS2三相电流同步电动机的产生提供了功率高达300 kW的强大动态同步电动机，为用户带来了生产率的提高，成本的节省，从而带来了巨大的竞争优势优点。

　　DS2系列三相电流同步电动机

　　DS2系列三相电流同步电动机设计具有很高的功率密度，很高的效率和很高的动力，因此非常适合机械工程中最苛刻的应用。电机目前有100、132、160和200尺寸。坚固，紧凑的电机在很大程度上无需维护，这是经济运行的又一优点。

　　您的优势：

　　大功率范围

　　视尺寸而定，最高额定转速为3,000 rpm

　　高最大扭矩，可提高加速度

　　缩短周期时间以提高生产率

　　带有内齿轴，省去了联轴器或泵支架

　　结构紧凑，节省空间和成本

　　极高的功率密度

　　超动态，坚固且紧凑的三相电流同步电动机DS2

　　低噪音排放

　　高扭矩精度

　　无磨损和免维护

　　良好的加速性能

　　很好的同心度特性

　　模块化原理，可变性高

　　高效节能

　　永磁同步电动机

　　通风IP23，IP54

　　水冷IP54

　　编码器：旋转变压器，SinCos编码器

　　可选带制动器

　　更高的速度以获得最佳操作

　　DS2带风冷

　　DS2-132带风冷

　　由于具有更高的速度，DS2电机非常适合用作注塑机，橡胶机和成型机中的伺服泵驱动器，以及印刷和纺织机中的主驱动器。由于提高了标称速度，DS2提供了可在较宽的速度控制范围内提供的最大扭矩，从而提高了加速度。这样可以缩短周期时间并提高机器生产率。速度提高带来的性能提升可实现最佳的电机传动尺寸，从而提高经济效益。

　　可选的内齿轴是DSC，DSP，DSD2和DS2系列伺服电机的另一项改进。该接口版本不需要任何其他昂贵的传输元件，例如联轴器或泵支架。这样可以降低成本并优化安装空间。可根据要求为尺寸为100和132的DS2电机提供此选项。

　　带内齿的接口版本省去了昂贵的传动元件，例如联轴器和泵支架。该选件适用于DS2，DSP，DSD2和DSC系列伺服电机，可在优化安装空间的同时降低成本

　　应用示例：用于注塑机的驱动组件

　　周期时间短，精度最高，驱动器节能。对于混合动力和全电动注塑机，我们通过联合开发的概念直接与机器制造商一起确定重要的工业趋势。为此，我们借鉴了您在细分市场中的丰富经验。

　　减少周期时间并降低能源成本

　　针对峰值负载应用进行了优化的单个驱动器的直流母线系统

　　紧凑型同步电机，具有不同的冷却选项，广泛的速度控制范围以及高功率和扭矩密度

　　可能使用并行功能(工具释放和计量步骤) 注塑机

　　提高精度和产品质量

　　具备实时功能的EtherCAT现场总线，实现高度同步定位

　　极短的总线周期时间可确保在注射过程中实现最佳控制和材料厚度

　　编码器信号评估中的过采样可最大程度地提高异步服务数据和标准以太网协议的定位精度
