ELBE 十字万向轴 0.700系列参数列表



最小起订货量

  • ≥1个

您可能还关注相似产品
  • 主营产品|阀门,泵,电机,联轴器,起重机
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为北京汉达森贾丽娜原厂生产的产品“ELBE 十字万向轴 0.700系列参数列表”产品信息,如您想了解更多关于“ELBE 十字万向轴 0.700系列参数列表”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌ELBE 有效期至长期有效 最后更新2021-10-08 14:49
浏览次数26

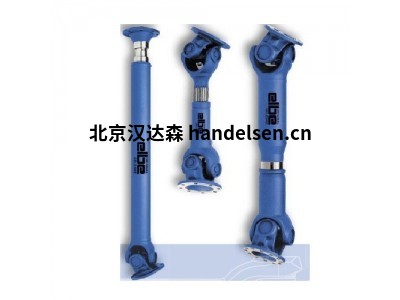

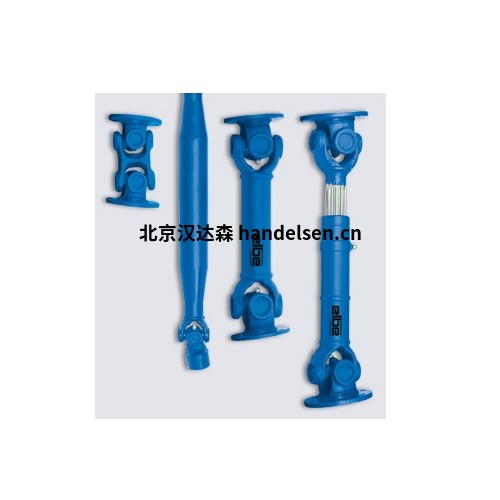

ELBE 十字万向轴 0.700系列参数列表

 ELBE 十字万向轴 0.700系列参数列表

德国ELBE公司简介:

德国ELBE公司建立于1919年,长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴,包括普拉塞陶依尔、法拉利、ZF、卡特彼勒、利勃海尔、多纳、沃尔沃、MAN等。德国Elbe的产品涉及铁路机械、工程机械、交通运输车辆、农业机械、工业制造机械等。



贾丽娜
QQ: 2865543976  点击这里给我发消息
手机:18510241215
电话:010-64714988-174
传真:010-84786709-667
邮件:sales18@handelsen.cn
贾丽娜邮箱:sales18@handelsen.cn电话:010-64714988-174 贾丽娜微信二维码

德国Elbe主要产品有:

德国ELBE万向联轴器、

德国ELBE万向节、

德国ELBE离合器、

德国Elbe传动轴、

德国ELBE十字轴



Elbe万向轴有9个系列



1.ELBE 精密万向轴 0.600系列

2.ELBE 球窝万向轴 0.800系列

3.ELBE 十字万向轴 0.700系列

4.ELBE 万向联轴器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列





1.ELBE精密万向轴0.600系列:

当确保高速(高达5000 rpm)的精确动力传输时,请使用符合DIN 808标准的精密滚针轴承接头和轴。

硬化和研磨的弹性体轴颈位于密封的滚针轴承衬套中

由于采用高质量的特种滚子轴承润滑脂进行永久润滑,所以接头完全免维护,因此最好用于机械工程领域

与滑动轴承支撑接头相比,相当大的优势是在给定的偏转角度下具有极高的效率。

有关使用滚针轴承精密接头和轴的更多信息,请参见技术附件第8章的“使用说明”。

还提供了表面细化过程的信息。



ELBE 0.600系列:型号:ELBE 0.616.100

Md Max:6到250 Nm

最大偏转角度45°

加速到5.000转

ELBE 0.600特点:

标准孔,DIN 6885型内孔,内六角孔

快速连接

长度补偿可选

精密万向接头

滚针轴承

材料:钢



2. 球窝万向轴 0.800系列 型号:ELBE 0.820.100

ELBE 0.800系列球窝关节和轴由滑动轴承支撑,只能在低速下使用

允许的最大速度取决于偏转角度和负载,但不应超过500 rpm。

我们强烈建议在不确定情况下咨询我们的技术咨询服务

与万向节不同,球窝关节不能承受轴向应力。

为确保无故障运行,接头必须始终充分润滑。 这也可以通过使用油脂或油填充的波纹管来完成

关于使用球窝关节和轴的进一步信息可以在技术附件第8章的“关于使用的信息”中找到。

提供有关表面再生过程的信息。

通用技术数据

ELBE0.800系列:

最大倾斜角度:35°

扭矩范围:高达1370 Nm

材料:11SMnPb 30 k

材料编号1.0718

特殊材料:X 17 CrNi 16-2

材料编号1.4057(耐腐蚀和耐酸)





3. 十字万向轴 0.700系列 型号:ELBE 0.716.1000.740.100



根据DIN 808的万向节和万向轴由滑动轴承重新支撑,因此它们的使用仅限于低速驱动器。

各自允许的最大转速取决于偏转角度和负载,但不得超过1000 rpm。

我们强烈建议在不确定情况下咨询我们的技术咨询服务

为确保无故障运行,接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。

关于使用万向节和万向轴的更多信息,请参见技术附件第8章的“使用信息”。

提供表面细化过程的信息。



一般技术说明

生产系列0.700:

最大偏转角度:45°

扭矩范围:高达450 Nm

材料:11SMnPb 30 k

材料编号1.0718

特殊材料:X 17 CrNi 16-2

材料编号1.4057(耐腐蚀和耐酸)

有关更多详细信息,请参阅





4.万向联轴器 0.100系列 型号:Elbe 0.110.0500.110.051

扭矩范围:250 bis 35.000 Nm

最大偏转角度可达35°

DIN,交叉互锁,SAE法兰,轮毂或 - 特殊连接

无长度补偿万向节

具有长度补偿的联合中间轴

滚子/或滚针轴承


德国elbe产品型号:

德国elbe 0.105.110

德国elbe 0.106.100

德国elbe 0.107.100

德国elbe 0.109.100

德国elbe 0.110.100

德国elbe 0.110.101

德国elbe 0.110.102

德国elbe 0.110.105

德国elbe 0.110.110

德国elbe 0.110.111

德国elbe 0.110.112

德国elbe 0.110.115

德国elbe 0.110.130

德国elbe 0.110.131

德国elbe 0.110.132

德国elbe 0.110.140

德国elbe 0.110.141

德国elbe 0.110.142

德国elbe 0.110.145

德国elbe 0.110.200

德国elbe 0.110.201

德国elbe 0.110.202

德国elbe 0.110.205

德国elbe 0.110.300

德国elbe 0.110.301

德国elbe 0.110.302

德国elbe 0.110.400

德国elbe 0.110.401

德国elbe 0.110.402

德国elbe 0.110.405

德国elbe 0.112.100

德国elbe 0.112.101

德国elbe 0.112.102

德国elbe 0.112.105

德国elbe 0.112.110

德国elbe 0.112.111

德国elbe 0.112.112

德国elbe 0.112.115

德国elbe 0.112.130

德国elbe 0.112.131

德国elbe 0.112.132

德国elbe 0.112.140

德国elbe 0.112.141

德国elbe 0.112.142

德国elbe 0.112.145

德国elbe 0.112.200

德国elbe 0.112.201

德国elbe 0.112.202

德国elbe 0.112.205

德国elbe 0.112.300


 ELBE 十字万向轴 0.700系列参数列表
