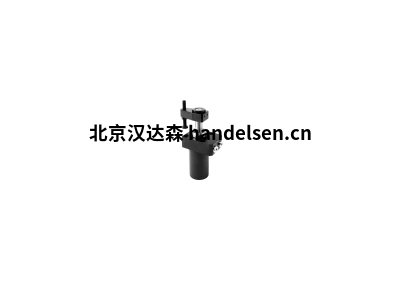

roemheld液压回转夹B1.849

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　液压回转夹用于夹紧工作件时，它必须保持夹紧区域没有表带和夹紧组件的不受限制的工作件装卸。

　　应用

　　功能

　　回转夹是拉式圆柱体，其中总冲程的一部分用于摆动活塞(摆动冲程)和拧紧臂。唯一的例外是根据数据表 B1.8806 的系列，其中摆动运动在没有轴向冲程的情况下执行。

　　摆动方向

　　秋千夹可顺时针和逆时针摆动运动或无摆动运动 (0°) 。

　　"顺时针摆动方向"描述了活塞从扩展位置(离位)开始的顺时针旋转。因此，"逆时针摆动方向"通过逆时针旋转进行。

　　标准摆动角度为 45°、60° 和 90°。

　　秋千夹的摆动方向

　　0° 版本

　　用作纯拉式气缸与活塞，这是固定在反转，并允许偏心负载根据夹紧力图。

　　具有超载保护装置的版本

　　在带超载保护装置的回转夹中，摆动机制可防止因夹紧臂与工作件碰撞而造成损坏。从超载保护装置中捕捉，可停止夹臂的摆动运动。然而，秋千夹的完整笔触将产生影响。

　　如果超载保护装置突然脱落，秋千夹子必须移回离位位置，夹臂的活塞必须用手夹住。

　　具有增强或坚固的摆动机制的版本

　　在没有超载保护装置的情况下，使用增强或坚固的回转机制的回转夹在装卸过程中保持夹紧臂的角位置，即使与夹紧臂轻微碰撞。增强的摆动机制在夹紧到 100 杆的压力时，会承受夹紧臂与工作件的碰撞。不太关键的是夹紧臂的重量或摆动速度的提高。

　　选项 - 开关杆 / 配件 - 位置监控

　　位置监控可作为带增强摆动机制的回转夹的配件。"未夹住"和"夹紧"的位置得到承认。位置监控由"扩展杆"操作。此杆突出在回转夹的底部，并液压密封。它与六角形杆形成一个单元，并允许对斯沃夫区域外的活塞位置进行气动或电监测。通过气动位置监控，位置可以通过压力开关或差压开关进行控制。在电气位置监控的情况下，控制由感应接近开关执行。

　　根据数据表 B1.852，替代控制提供气动位置监控。位置"夹紧"直接控制在夹紧臂上。

　　位置"夹紧"直接控制在夹紧臂

　　选项 - 开关杆 / 配件 - 位置监控

　　带钟摆眼或叉头 B1.8802 和 B1.8812 的摆动夹

　　此摆动夹的活塞末端设计为钟摆眼或叉头。通过双夹臂，可以同时夹紧 2 件工作件。

　　对于两个版本，需要弹簧元件，以便在水平位置保持未夹紧位置的双夹臂。

　　摆动夹与钟摆眼或叉头 B1.8802 和 B1.8812

　　钟摆眼

　　坚固的钟摆眼可以传输高达500杆的高夹紧力。双夹臂必须根据负载进行尺寸。

　　钟摆眼

　　叉头

　　叉头的最大操作压力为 160 杆。优点是，相对简单的夹紧臂可以用扁平材料制造。

　　叉头

　　摆动夹与活塞杆锁定 B1.8805

　　获得专利的活塞杆锁定是由可单独控制的双作用楔形活塞用

　　自锁的摩擦锁定制成的。在压力下降或完全减压的情况下，将保持夹紧力。楔形活塞被设计为自锁活塞，以便在夹紧后可以减压回转夹。将保持先前生成的夹紧力。

　　摆动夹与活塞杆锁定 B1.8805

　　无摆动冲程 B1.8806 的摆动夹

　　没有摆动冲程的回转夹是双作用拉式圆柱体，其中活塞冲程的一部分用于摆动活塞杆，无需轴向冲程。

　　夹紧

　　活塞棒与夹紧臂一起旋转，无需轴向冲动(摆动冲程)。

　　在夹紧点上方的夹紧臂摆动后，将执行线性夹紧笔画。

　　取消夹板

　　对于线性回冲程，夹紧臂从夹紧点抬起。

　　活塞棒摆动夹紧臂，无需轴向冲回离位。

　　摆动夹无摆动冲程 B1.8806

　　选项 - 金属雨刷器

　　除了 FKM 雨刷器外，许多双效回转夹还可配备金属雨刷器。

　　金属雨刷器保护 FKM 雨刷器免受机械损坏，例如通过热喷头或高冷却剂压力。

　　材料

　　活塞材料：高合金钢、硝酸盐或镀铬

　　体材料：高合金钢、硝酸盐

　　通过硝化活塞和身体，磨损减少，防腐保护增加。

　　密封材料

　　NBR = 硝基丁二橡胶贸易名称，例如珀布南工作温度：-30 至 +100 °C

　　FKM = 面粉橡胶贸易名称，例如 VITON®工作温度：-20 至 ±150 °C

　　科技

　　夹臂座椅

　　对于夹紧臂或夹紧带的安装，通常在回转夹的活塞上提供锥式座椅。

　　锥比为 1 比 10。此座椅对于所有类型的单尺寸相同。

　　最大工作压力

　　对于单面夹紧臂，最大可接受的操作压力取决于夹紧臂的长度。

　　这些值在相应数据表上的图表中表示。

　　使用双夹臂或夹紧带时，可以施加完整的操作压力。

　　可接受流量

　　必须保持可接受的流量，以避免过载、磨损增加和回转夹故障。

　　必须限制在石油供应线到摆动夹，以排除可能的压力加剧。

　　仅使用流量控制阀，允许油从回转夹返回，没有任何障碍。

　　在解压过程中，可采油流速可以获得更高的值，因为活塞面积相应较大。

　　畅通无阻的摆动运动

　　摆动运动不得受到阻碍，夹紧臂只能在挥杆冲程完成后与工作件接触。

　　摆动角度的耐受性

　　是±2°，如果没有其他指示。

　　对于具有增强摆动机制的回转夹，容差始终±1°。

　　尺寸容差

　　没有容差数据的尺寸与 DIN ISO 2768 -mH 的一般容差相对应。

　　配件

　　适合惠特沃斯 G 管线的配件对应于 DIN 2353，螺丝塞类型 B 根据 DIN 3852 片 2(密封边缘或软密封)。

　　重要：不得使用额外的密封材料，如特氟隆丝带!

　　泄漏率

　　当静态时，ROEMHELD 摆动夹不会泄漏。

　　在活塞位移期间，在密封和导引的寿命方面，将耐受残余润滑膜。

　　1，000 次双冲程和液压油 HLP 22 的可接受泄漏率是：

　　up to 32 mm piston diameter: < 0.30 cm³

　　从40毫米活塞直径：<0.60厘米

　　出血

　　机油中的空气大大延长了夹紧时间，并导致功能问题。

　　因此，出血必须影响在启动过程中。

　　单作用秋千夹的弹簧区域通风

　　如果存在任何危险，即具有攻击性的切割润滑剂和冷却剂通过烧结金属空气过滤器

　　渗透到气缸内部，则通风软管必须连接并放置在受保护

　　的位置。

　　有关进一步说明和备注，请参阅数据表 A 0.110。

　　B1.849 紧凑型秋千夹

　　B1.8491 紧凑型秋千夹，具有坚固的摆动机制

　　B1.8500 摆动夹与坚固的摆动机制

　　B1.8510 带坚固摆动机制的摆动夹

　　B1.852 带坚固摆动机制的摆动夹

　　B1.853 带坚固摆动机制的摆动夹

　　B1.854 带坚固摆动机制的摆动夹

　　B 1.880 带超载保护装置的摇摆夹

　　B1.8801 带增强摆动机制的摆动夹

　　B 1.8802 带钟摆眼或叉头的摆动夹

　　B1.8803 带超载保护装置的摇摆夹

　　B1.8805 带活塞杆锁定的摆动夹

　　B1.8806 摆动夹无摆动冲程

　　B1.881 带超载保护装置的摇摆夹

　　B1.8811 带增强摆动机制的摆动夹

　　B1.8812 带钟摆眼或叉头的摆动夹

　　B1.890 带超载保护装置的摇摆夹

　　B1.891 带超载保护装置的摇摆夹

　　B1.892 带超载保护装置的摇摆夹

　　B1.8921 带增强摆动机制的摆动夹
