德国Bar电动执行器技术参数原装进口

德国bar于1979年成立于德国西部的工业城市Dattenberg。德国bar从成立之初便致力于工业领域的气动执行器和电磁阀等相关气动元件的研发和生产，拥有现代化的全自动化工厂和多年的气动产品生产经验。



德国bar是自控阀门领域的开拓者：1981年，德国bar率先提出利用齿轮齿条的原理，运用双活塞以及安全弹簧来驱动执行器中轴，这一理念被世界各大厂商效仿并最终在全球被广泛采用。



德国bar自行研发和生产气动附件：限位开关、电磁阀、定位器等，造型美观、样式新颖、外观小巧、质量可靠，为客户置提供一站式服务和整套产品的售后服务，节约了成本和时间。



随着工业自动化的不断发展，气电动阀门的广泛应用，德国bar一直致力于其产品的研发和创新，从最初的“双活塞齿轮齿条结构原理”被后来的众多气动执行器厂家采用，到现在研发的电气式定位器、限位开关盒、电磁阀等产品广泛应用于高端工业领域，德国bar 创新的脚步从未停止过。



德国bar联合SIEMENS和ARCA共同开发制订了OPOS接口协议。Actubar系列在设计最初就考虑到定位器的发展趋势，在气缸内部预留了两条气源通道，以实现与定位器的无间缝连接。而且bar自行开发的定位器和所有的附件都可以和德国bar执行器实现无间缝连接，减少了外部管道连接带来的繁琐，不稳定，同时把气源损耗降低到最小，使整套产品更紧凑、美观、安全和节能。



因其拥有气动执行器、电动执行器、整套自控阀及全套附件设备制造和世界范围内销售的能力，德国bar已经成为多个受业界尊敬的著名企业的合作伙伴。

bar的产品分类：

气动旋转执行器

电动执行器

自动阀

终端位置反馈和定位器



在以下过程工程领域中，系统的计划者，构建者和操作者在广泛的应用中使用bar的产品：

化学制药

散装废物处理技术

石化食品技术

造船电厂技术

水和废水处理技术，造纸和纸浆工业

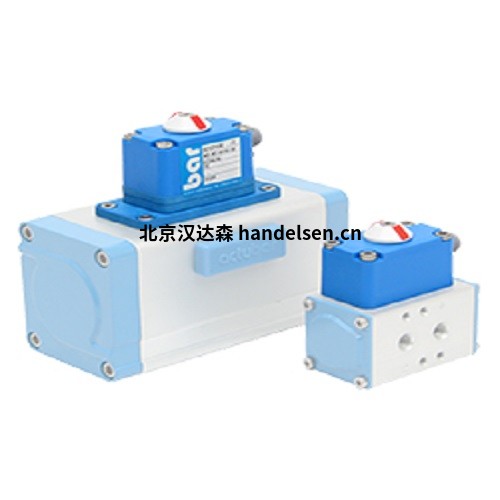

GTD / GTE系列旋转执行器

技术数据

标准版

描述

气动旋转执行器

双活塞：

GTD类型-双面操作

GTE类型-单边动作（弹簧复位）



可选版本

具有两个附加活塞的三位置气缸

设计特点：具有自定心元件的齿条齿轮机构技术；单作用：带安全弹簧

执行器/阀门设计：外壳中的4或8个内螺纹，符合DIN EN ISO 5211

执行器/控制阀设计：根据NAMUR或VDI / VDE3845标准

执行器/信号单元的设计：符合VDI / VDE 3845（NAMUR）标准



材料-

外壳：阳极氧化铝

封面：环氧化铝合金

GTD / GTE系列-049型：塑料盖，环氧清漆

活塞，衬套，齿条：铝合金，

GTD / GTE-049 + 058型：塑料

轴：镀镍钢密封件：NBR

轴承：具有滑动性能的塑料

活塞杆/齿轮：铝合金螺丝：不锈钢

产品型号及特点：



型号：GTD-143/090-V27-H

执行器双作用旋转角度90°，V27mm 8-kt，法兰钻孔样式F10 + F12最大 控制压力10 bar ATEX II 2GDc T5 T100°C接口，符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型号：GTD-185/090-V36-H

执行器双作用旋转角度90°，V36mm 8-kt，法兰钻孔样式F14最大控制压力8 bar

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II2GDc T5 T100°C接口



型号：GTD-115/090-V22-H

执行器双作用旋转角度90°，V22mm 8-kt，法兰钻孔样式F07 + F10 max。 控制压力10bar

符合DIN EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II 2GDc T5 T100°C接口



型号：GTD-163/090-V27-H

执行器双作用旋转角度90°，V27mm 8-kt，法兰钻孔样式F10 + F12最大 控制压力8 bar

温度范围-50°C- + 70°C，ATEX II 2G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口



型号：GTD-110.1/090-V22-E

执行器双作用旋转角度90°，V22mm 8-kt，法兰钻孔样式F07 + F10最大值 控制压力8 bar

ATEX II 2GDc T5 T100°C接口符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型号：GTD-185/090-V36-H

执行器双作用旋转角度90°，V36 mm 8-kt法兰钻孔样式F14max。 控制压力8 bar ATEX II 2GDc T5 T100°C符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口


bar产品型号：

bar PKN-2/0-050-C-AS018-08 PN100

bar NM-S-532-H-24V/DC

bar MNB 311 401 24V/DC

bar MNB-311701-24V/DC

bar PN2-E-M-2-0

bar GTE-143/090-08-V27-F

bar SC-D2-NBN4-12GM40-E2

bar GTE-127/090-07-V22-F

bar NM-321-H-24V/DC + 48V/AC G 1/4" IP65

bar NM-532-H-24V/DC

bar PN2-S-S-0-4

bar GTD-115/090-V22-H

bar Artikelnr.: 622015

bar PN2-S-S-1-0

bar NM-532-H-24V/DC

bar GTD-076/090-V17-F

bar GTD-078/090-V17-F

bar GTE-098/090-12-V17-E-BE

bar GTE-096/090-V17-E-BE DN100 PN16

bar ARTIKEL/ST PZDS-100-BCA-006-K1-GD083

bar PKI-2/0-I-050-A-AS018-08

bar 233.50.063

bar AD-004/090-V14-H

bar FZR-050-BCA-016-K1-F-F05/F07-V14

bar GTD-143/090-V27-H

bar GTD-163/090-V27-H

bar SC-N2-ATEX，Artikelnummer: 60100792
