德国 Witt & Sohn 喷气式风扇 用于新风送排模式的大型轴流风机
Witt & Sohn Banana Jet®风扇
产品分类
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Witt & Sohn 开发了获得专利的 Banana Jet®。根据隧道特性，Banana Jet® 产生的有效推力比相同尺寸的传统喷射风扇高 20-50%。
这种射流风机降低了新隧道通风系统的成本，并且无需高成本即可升级隧道系统（由于交通负荷增加或新的消防规则）。
降低隧道安装损耗系数
标准射流风扇的大部分气流会粘在天花板上，因此传递的脉冲会显着减少。为了将这种影响考虑在内，必须应用几个隧道安装损耗因子（Kempf-Factor 等）。
这个问题过去已经通过使用 Saccardo 喷嘴克服了，在这种喷嘴中，可以将空气以小角度向下吹入隧道。作为 Saccardo 喷嘴解决方案的扩展，Banana Jet® 被开发用于 Saccardo 喷嘴不实用的地方。
带有弯曲出口气流的 Banana Jet® 将脉冲射流稍微引导到隧道中心，因此由于天花板上的漩涡造成的摩擦损失可以忽略不计。因此，使用 Banana Jet® 隧道安装时，Kempf-Factor 等损耗因素在大多数情况下可以忽略不计。
BANANA JET® 的好处
更少的喷气风机，更低的风机投资成本
更低的功耗，更低的电气系统投资成本，尤其是布线。
如果需要壁龛，那么它们可以更小、更短，从而降低土木建筑成本。
由于功耗降低和需要维护的风扇更少，因此运营成本更低
减少天花板分层烟层的湍流

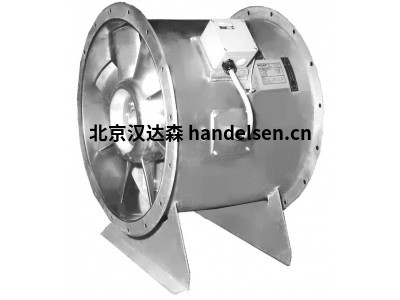

Witt & Sohn 喷气式风扇
产品描述
Witt & Sohn 作为领先的风机制造商之一，在过去 20 年中已成为隧道和地铁通风系统的领先品牌之一。这是通过不断发展实现的：
喷气式风扇
用于新风送排模式的大型轴流风机
喷气式风扇可作为
非对称型，单方向高效开发
对称型，在两个方向上都具有部分可逆性（40%；60%；90%）。
标准喷气风扇的推力从 35 N 到 3500 N 不等。可应要求提供更高的值。消音器长度不同，几乎可以达到所有要求的声压级。使用专门开发的叶轮（用钢螺栓等铸造），可以实现非常高的叶尖速度和非常高的温度。
叶轮叶片和叶轮轮毂的 X 光检查不是必需的，但可以根据客户要求进行。
Witt & Sohn 的最新一代喷气机风扇今天已经在抢夺 ERP EU-Ecodesign 2020 的前沿。这些新型射流风扇的效率极限约为 70%，明显高于通常的市场效率水平。
射流风扇根据 ISO 13 350 进行测试，轴流风扇根据 ISO 5801 进行测试。此外，所有风扇在交付前都必须通过工厂常规测试。射流和轴流风机根据 EN 12 101-3 进行测试和认证。
喷气风扇
尺寸：400 至 1800 毫米（可根据要求提供更大尺寸）
套管厚度：4 − 10 mm
叶轮类型：P、N、M、NR、MR（叶轮静止时可调螺距）
设计
带入口锥体（单向：GD 型/双向：GDR 型）
带入口锥体和消音器（单向：GT 型 / 双向：GR 型）
材料
叶轮：
耐腐蚀铸铝或
钢叶轮
套管：
钢（S235JRG2，根据 EN 10 025）或
不锈钢（1.4571 = X6CrNiMoTi17-12-2，1.4301 = X4CrNi18-10，根据 EN 10 088-2）
消音器：
钢（S235JRG2 / 穿孔板：不锈钢 1.4571、1.4301）或
不锈钢 (1.4571, 1.4301)
安装结构（将适应相应的隧道剖面）：
钢 (S235JRG2) 或
不锈钢 (1.4571,1.4301,(1.4529))
表面处理：
喷漆（例如 2 组分环氧树脂漆）
热浸镀锌 + 喷漆（例如 2 组分环氧树脂漆）
焊接钝化（不锈钢）
耐温性
根据客户要求（例如 250°C / 90 min.；200°C / 2h 等）
F200 符合 EN 12 101-3，MPA Braunschweig 认证
F300 符合 EN 12 101-3，MPA Braunschweig 认证
F400 符合 EN 12 101-3，MPA Braunschweig 认证
在我们自己的热试验室中，我们可以根据客户的意愿进行各种热试验，通过 GL、TÜV 等认证。）
标准配件
Banana Jet®−设计（在相同的功耗下，隧道中的体积流量增加约 30%！）
减振器
保护格栅
安全线（材质：1.4401）
销钉 (1.4571 / 1.4529)
撕掉防备
振动控制
导向叶片
马达
电机机架尺寸：63 至 315
防护等级：IP55（根据要求 IP65）
轴承：终身润滑（应要求提供再润滑装置）
绝缘等级：F、H或特殊
耐高温电机根据 EN 12 101-3 进行测试
产品分类
Witt & Sohn 离心风机
Witt & Sohn 轴流风机
Witt & Sohn Banana Jet®风机
Witt & Sohn 喷气式风扇
WITT&SOHN主要型号：
N6、N8、M8、X8、Y8、Y12、NR8、MR8、RNN6、RNN8、RNSK6、RNNS6、RNZ8、RSZ10、RSZ10A、RSZ10B、RSZ12、RNZ12、CPA-1D、CPA-2D、CA-1D、CA-2D
