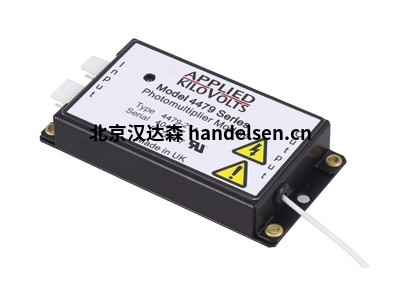

appliedkilovolts低功率电源4479系列

appliedkilovolts低功率电源4479系列

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　应用程序：光极管 – 阿瓦兰奇照片二极管

　　300V， 600V 800V 1kV 和 2kV 版本

　　正极性和负极性选项

　　远程电压编程或电压计设置

　　电压监视器和电流监视器

　　闪存 + 短路保护

　　UL 批准和 CE 标记

　　电气规格

　　12v 输入类型的订单代码24v 输入类型的订单代码极性输出电压输出电流连接

　　4479-1014479-107阳性300V3mA连接器

　　4479-1134479-119阳性300V3mA引 脚

　　4479-1024479-108阳性600V3mA连接器

　　4479-1144479-120阳性600V3mA引 脚

　　4479-1034479-109阳性800V2.5mA连接器

　　4479-1154479-121阳性800V2.5mA引 脚

　　4479-1044479-110阳性1kV2mA连接器

　　4479-1164479-122阳性1kV2mA引 脚

　　4479-1054479-111阳性1.7kV1.2mA连接器

　　4479-1174479-123阳性1.7kV1.2mA引 脚

　　4479-1064479-112阳性2kV1mA连接器

　　4479-1184479-124阳性2kV1mA引 脚

　　4479-2XXX4479-2XX阴性

　　12V 类型输入电压范围+11V 至 +15V 直流。最大输入电压浪涌<5 秒为 18V。

　　输入电流400mA 满负荷，125mA 零负载(12V)。

　　控制输出0 到 +5V 表示 0 到 100% 额定输出电压，输入 Z = 1M。最大流速 ： 50V/mS 类型。

　　固定参考输出+5V ±0.05%。最大电流：3mA。温度系数：50ppm / °C。

　　可变参考输出0 至 +5V，多转强力计。

　　电流和电压监视器0 到 +5V 表示输出电流/电压的 0 到 100%，精度±1%。源 Z = 10K。

　　24V 类型输入电压范围+22V 至 +28V 直流。最大输入电压浪涌<5 秒为 32V。

　　输入电流250mA 满负荷，100mA 零负载(24V)。

　　控制输出0 到 +10V 表示 0 到 100% 额定输出电压，输入 Z = 1M。最大流速 ： 50V/mS 类型。

　　固定参考输出+10V ±0.05%。最大电流：3mA。温度系数：50ppm / °C。

　　可变参考输出0 至 +10V，多转强力计。

　　电流和电压监视器0 至 +10V，输出电流/电压为 0 到 100%，精度±1%。源 Z = 10K。

　　电气规格 (12V + 24V 输入类型)

　　高频波纹1mV pk-pk 类型。

　　低频噪声4mV pk-pk 类型。

　　线路调节输入电压范围超过 20ppm <。

　　负载调节<20ppm，零到满负荷。

　　漂移(1 小时后热身)<15分钟，<8小时内50ppm。

　　温度系数最高额定输出值为 <50ppm / °C。

　　保护防止输出短路(电流限制为最大值的 110%)。输入防止极性逆转。

　　安全批准到UL1950 = CE 标记。

　　机械规格

　　尺寸 (L x B x H)95.2 x 49.0 x 15.0 毫米(3.75" x 1.94" x 0.6)。88.8 毫米 (3.5") 中心上的 2 个关闭安装孔。

　　重量70克(2.5盎司)左右。

　　输入/控制(连接器)2 关闭 (4 路 + 5 路) 0.1" 间距 (Molex) 连接器。

　　输入/控制(针)2 关闭集 4 关闭 0.1" 间距销，请参阅下面的绘图位置。

　　输出飞行铅，RG178B/U电缆0.5米(19")长，也可与RG58或其他类型的特殊订单。
