Actronic用于呼吸机的音圈执行器VM系列

品牌Actronic	有效期至长期有效	最后更新2021-10-13 11:09
浏览次数0

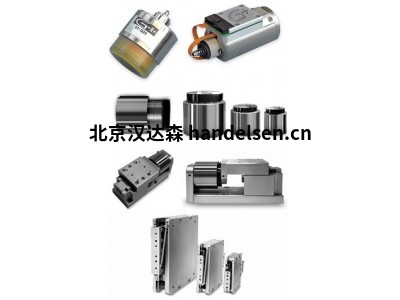

Actronic用于呼吸机的音圈执行器VM系列

带滑动轴承 (VM) 的音圈电机/浸没式线圈驱动器

我们制造商的 VM 系列音圈电机设计为执行器组件。在标准版本中，这些音圈致动器是线性的，动圈由滑动轴承引导；未集成位置传感器。可选地，音圈当然也可以设计成没有自己的存储空间，并且其他尺寸和设计（例如旋转）的客户特定变体也是可能的。VM 系列主要解决需要在两个方向上轻松控制运动的应用，例如在医疗或光学设备中。如果以双极方式控制它们，它们可以在两个运动方向上产生均匀的力。

我们的Junus 直流伺服控制器（电流或速度控制（反电动势））可用作移动线圈驱动器的伺服控制器。

Actronic用于呼吸机的音圈执行器VM系列

VM 系列音圈驱动器的电缆连接

使用音圈执行器时的一个大问题通常是动圈与外界的连接。我们的制造商 Geeplus 已经开发了一种解决方案，即所谓的柔性电路，因为它们也用于打印机（移动打印头） . 默认情况下，该方案目前仅适用于VM2618、VM3322、VM4032、VM5042和VM8054；由于柔性电路盖的额外长度，名称更改为 VM2836、VM3334、VM4040、VM5050 或 VM8080 电气，但没有任何变化（数据可以从基本类型 1:1 传输）。对于所有其他类型，此处应使用高度灵活的电缆进行连接。
Actronic用于呼吸机的音圈执行器VM系列

模型	强制持续时间/峰值	总行程/线性	表现（持续时间）	总重量/线轴	尺寸 d xh	数据表	3D绘图
	N	毫米	W.	G	毫米	.pdf	.igs
VM1614	0.8 / 2.3	6/4	5	15/3	16 × 14
VM2436	2.7 / 7.5	20/10	12.5	98/9	24 × 36
VM2618	3.4 / 10.6	8/4	8号	60/6	26.3 x 16
VM2836 *	3.4 / 10.6	4/4	8号	60/6	28 × 37
VM3322	5.0 / 14	6/4	8号	140/7	33 × 22
VM3334 *	5.0 / 14	6/4	8号	140/7	33 × 34
VM3850RB	8.5 / 26	7/4	8号	60/6	38 × 51
VM4032	9/26	12/9	16	230/25	40 × 31
VM4040 *	9/26	8/8	16	230/25	40 × 40
VM5042	19/54	8/7	24	480/35	50.1 x 42
VM5050 *	19/54	8/7	24	480/35	50.1 x 50
VM6340	31/104	8/3	24	750/40	63.1 x 38
VM6340L	32/116	12/7	28	750/43	63.1 x 38
VM6548	24/77	20/13	28	950/90	65 × 48
VM8054	43/130	30/15	50	1,700 / 150	80 × 54
VM8080 *	43/130	20/15	50	2,000 / 150	80 × 80
VM102P2	208/645	12/8	105	4,200 / 325	102 × 80
VM108-2P30 **	230/700	30/25	108	8,000 / 750	108 × 125
