德国 Pikatron 线圈和扼流圈 额定输出：100 mVA-10 kVA
常用产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |

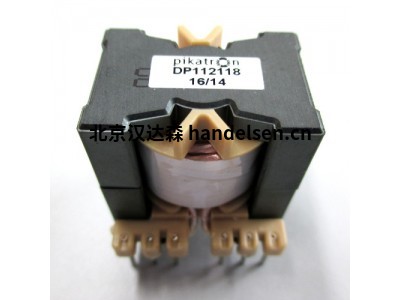

Pikatron 开关式变压器
开关式变压器已在许多领域取代了传统的电力变压器。由于其高工作频率，变压器可以设计得更小，同时提供可比的性能。
输出超过 10 kVA 的变压器对 Pikatron 来说没有问题。得益于优化的绕组，可确保无故障运行，同时保持最高效率。
Pikatron 开发和制造所有常见的转换器类型：反激式转换器、正向转换器、推挽式转换器和 CCFL 逆变器。当然，我们还为降压转换器、升压转换器和功率因数校正 (PFC) 提供扼流圈。
设计
磁芯形状：环形、E、EP、ER、ETD、EFD、P、PM 和 RM 磁芯
磁芯材料：铁氧体、磁粉材料、磁粉材料和非晶金属
绕线材料：线材、利兹线、高频利兹线、薄膜
连接：有线 (THT)、表面贴装 (SMD) 和自由端
结构类型：开放式、浸渍式、封装式、扁平结构设计、多室设计和绕组之间的静态屏蔽
应用领域
Pikatron 开关模式变压器的用途范围从工业电子、交通和环境技术，一直到医疗技术。当标准解决方案不足以满足您的应用要求时，它总是被使用。
技术规格
额定输出：100 mVA .. 10 kVA
初级电压：1 V .. 1 kV
次级电压：1 V .. 1 kV
电流：10 mA .. 1 kA
频率：20 kHz .. 1 MHz
介电强度：100 V .. 10 kV
Pikatron 高压变压器
紧凑型电容式电压互感器越来越多地进入各个工业领域——作为 50 Hz 的高压变压器、高达 150 kHz 的电容式电压互感器或作为脉冲输出高达 15 MW 的高压脉冲变压器。
例如，它们因此能够实现医疗技术（例如 MRT）中的成像技术、通过雷达扫描避免船舶碰撞、工业大厅中污染空气的过滤或其他不可印刷塑料表面的等离子体活化。
Pikatron 开发和制造所有常见的变压器类型：CCFL 逆变器、级联变压器、脉冲变压器。
设计
磁芯形式：环形、E、ETD、C、U、UI 和 UR 磁芯
磁芯材料：铁氧体、磁粉材料、铁镍材料和非晶金属
绕线材料：线材、利兹线、高频利兹线、薄膜
连接：有线 (THT)、自由端、夹子和绝缘馈通
结构类型：开放式（最高 3 kV）、浸渍、封装（最高 11 kV）、油中（最高 200 kV）、多室设计
应用领域
Pikatron 电容式电压互感器的应用范围从医疗技术到交通和环境技术，一直到机器和工厂建设。
技术规格
标称输出：10 mVA .. 10 kVA
初级电压：5 V .. 400 V
次级电压：500 V .. 200 kV
电流：1 mA .. 160 A（脉冲）
频率：50 Hz .. 150 kHz，脉冲
介电强度: bis 200 kV (油)
Pikatron 发射器和音频发射器
Pikatron 发射器用于演播室技术、通信技术、测量和控制技术以及航空航天等领域。它们以所有可行的磁芯形式制造，并以其出色的传输特性、低扩散和紧凑的尺寸而闻名。
Pikatron 在为所有发射器类型应用合适的材料和结构形式方面拥有出色的专业知识：信号发射器、音频发射器和测量信号发射器（例如电流转换器）。
设计
磁芯形状：我们自己生产的环形磁芯、特殊磁芯、E 和 ED 磁芯
磁芯材料：铁氧体、磁粉材料、铁镍材料和非晶金属
绕线材料：线材、利兹线、高频利兹线、薄膜
连接：有线 (THT)、表面贴装 (SMD) 和自由端
结构类型：开放式、浸渍式、封装式、多层特殊屏蔽，适用于宽频率范围
应用领域
Pikatron 发射器用于演播室技术、通信、测量和控制技术以及航空航天工业。
技术规格
谐波失真：bis 0.05%
线性度：bis 0.05 dB
频率：20 Hz .. 10 MHz
对称性：bis 60 dB
介电强度：100 V .. 5 kV
Pikatron 磁性传感器
Pikatron 是制造磁传感器领域的专家。我们特此提供主要传感器或直接包括评估电子设备的整个传感器系统。
该领域的示例包括用于测量风速的风速计、用于地磁场测量的磁通门罗盘、用于液体的电导率探头或用于涡流测量的 Foerster 探头。当然，除了 100% 出口控制之外，我们还可以根据您的需要校准传感器。
设计
优点：无接触（即可以从周围介质中封装）、无磨损（无移动部件）且坚固耐用
结构类型：作为简单的线圈、传感器组件组或传感器系统，包括初级和/或次级电子设备
应用领域
Pikatron 为各种应用领域提供所有类型的磁传感器：包括航运业的紧急控制系统、安全技术中的电导率测量和航空中的风向仪。
运动船的风速和风向测量
精度：+/- 1°，+/- 1 节
测量范围：1-12 Beaufort
Pikatron 线圈和扼流圈
Pikatron 线圈和扼流圈广泛用于各种应用：在开关电源中，作为存储扼流圈、PFC 扼流圈和滤波器扼流圈，用于无线电干扰抑制或作为振荡电路中的频率确定组件。
多种材料用作磁芯材料 - 根据频率和输出，也可以采用混合磁芯和特殊结构形式。结构形式从微型 SMD 设计到圆柱和环形无芯空气线圈，一直到数百安培的扼流圈，越来越多地用于电动汽车领域的电池充电。
设计
磁芯形状：RM、E、EK、EC、ETD、EI、M 磁芯、棒状磁芯或无磁芯的纯空气扼流圈
磁芯材料：磁粉、铁氧体、镍、铁、硅和非线性特性的混合材料
绕线材料：线材、扁线、自粘线、利兹线、薄膜、管材
连接：有线 (THT)、表面贴装 (SMD)、自由端、焊接插头、螺钉连接和夹子
结构类型：开放式、浸渍式、封装式、扁平结构设计、水冷式和金属屏蔽罩
应用领域
Pikatron 线圈和扼流圈广泛用于各种应用：从可再生能源到机器和工厂建设，再到安全技术。
技术规格
额定输出：100 mVA .. 10 kVA
电感：1 µH .. 5 H
电流：10 mA .. 1 kA
频率：50 Hz .. 1 MHz
介电强度：100 V .. 10 kV
