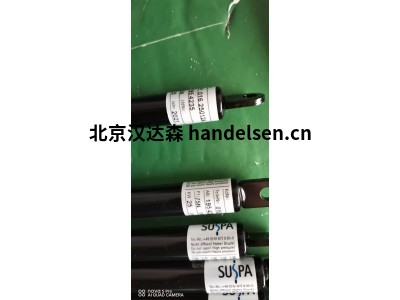

suspa刚性可锁定气弹簧标准程序
suspa刚性可锁定气弹簧标准程序
suspa刚性可锁定气弹簧标准程序
刚性可锁定气弹簧标准程序
苏世博的可锁定气弹簧可确保对任何类型的襟翼和运动系统进行精确锁定，并提供方便的打开和关闭方式。由于各种不同的释放系统和连接元件，可锁定气弹簧支持各种应用。
好处
- 通过调整或锁定襟翼来平衡重量补偿
- 范围广泛的刚性锁定气弹簧
- 刚性可锁定气弹簧可以安装在任何方向
| 类型 | ∅ 管径(mm) | ∅ 活塞杆(mm) | 行程(mm) | 拉伸力* F 1 (N) | 彩管 | 彩色活塞杆 | 锁定类型 |
|---|---|---|---|---|---|---|---|
| HY1 | 22 | 10 | 20 - 250 | 200 - 800 | 黑色的 | 特尼弗 | 死板的 |
| HY3 | 28 | 10 | 20 - 250 | 200 - 1,000 | 黑色的 | 特尼弗 | 死板的 |
* 可以以 50 牛顿为单位选择拉伸力。
| 长度（毫米） | 行程（毫米） |
∅ 管径 (mm) |
类型 |
订单号 |
|
|---|---|---|---|---|---|
| 延长长度 L out | 压缩长度 L in | ||||
| 130 | 110 | 20 | 22 | HY1 | 02852477 |
| 28 | HY3 | 02852488 | |||
| 160 | 130 | 30 | 22 | HY1 | 02852478 |
| 28 | HY3 | 02852489 | |||
| 190 | 150 | 40 | 22 | HY1 | 02852479 |
| 28 | HY3 | 02852490 | |||
| 230 | 170 | 60 | 22 | HY1 | 02852480 |
| 28 | HY3 | 02852491 | |||
| 270 | 190 | 80 | 22 | HY1 | 02852481 |
| 28 | HY3 | 02852492 | |||
| 330 | 230 | 100 | 22 | HY1 | 02852482 |
| 28 | HY3 | 02852493 | |||
| 390 | 270 | 120 | 22 | HY1 | 02852483 |
| 28 | HY3 | 02852494 | |||
| 470 | 310 | 160 | 22 | HY1 | 02852484 |
| 28 | HY3 | 02852495 | |||
| 570 | 370 | 200 | 22 | HY1 | 02852485 |
| 28 | HY3 | 02852496 | |||
| 710 | 460 | 250 | 22 | HY1 | 02852486 |
| 28 | HY3 | 02852497 | |||
suspa刚性可锁定气弹簧标准程序
末端接头 A（管侧）
所有数字以毫米为单位。
钢制接头孔眼：满足对稳定性和耐用性的最高要求
| 订单号 | 一种 | l1 | l2 | d1 | d2 | |
|---|---|---|---|---|---|---|
|
06752017 |
10 | 19.5 | 13 | 8 | M8 | |
| 06700338 | 10 | 20.5 | 14 | 8 | M8 | |
| 06700344 | 10 | 22.5 | 16 | 8 | M8 | |
| 06750019 | 10 | 23.5 | 14 | 10 | M8 | |
| 06700343 | 12 | 21.5 | 14 | 10 | M8 | |
| 06700336 | 12 | 23.5 | 16 | 10 | M8 |
锌制接头孔眼：适用于低负荷应用
| 订单号 | 一种 | l1 | l2 | d1 | d2 | |
|---|---|---|---|---|---|---|
| 06500155 | 12 | 25.5 | 16 | 8 | M8 | |
| 06500145 | 12 | 25.5 | 16 | 10 | M8 | |
| 06500029 | 12 | 25.5 | 16 | 12 | M8 |
带塑料衬套的锌制接头孔眼：实现顺畅的功能和无间隙的安装
| 订单号 | 一种 | l1 | l2 | d1 | d2 | |
|---|---|---|---|---|---|---|
| 16560002 | 12 | 25.5 | 16 | 8 | M8 | |
| 16560003 | 12 | 25.5 | 16 | 10 | M8 |
钢制接头孔眼：用于特别薄的叉形接收器
| 订单号 | 一种 | l1 | l2 | d1 | d2 | G | |
|---|---|---|---|---|---|---|---|
| 06750017 | 5 | 38 | 28 | 10 | M8 | 10.5 | |
| 06700348 | 5 | 36 | 28 | 8 | M8 | 10.5 |
钢叉头：便于组装并满足对稳定性和耐用性的最高要求
| 订单号 | 一种 | 乙 | l1 | l2 | d1 | d2 | G | |
|---|---|---|---|---|---|---|---|---|
| 06800124 | 16 | 8 | 42 | 32 | 8 | M8 | 16 | |
| 06800132 | 20 | 10 | 52 | 40 | 10 | M8 | 20 |
端接头 B（活塞杆侧）
SusflexRegular：与气弹簧平行安装的轴向释放电缆
| 力比 | 孔眼 d=8 毫米 | 孔眼 d=10 毫米 | |
|---|---|---|---|
| 1:2 | 06550018 + 06550020 |
06550019 + 06550020 |
SusflexSide：垂直于气弹簧安装的 90° 释放电缆
| 力比 | 孔眼 d=8 毫米 | 孔眼 d=10 毫米 | |
|---|---|---|---|
| 1:2 | 02152022 | 02152021 |
SusflexDirect : 用于杠杆释放
| 打字杆 | 孔眼 d=8 毫米 | 孔眼 d=10 毫米 | |
|---|---|---|---|
| 1 标准 | 02100075 | 02150102 |
