德国ZES ZImmer压力传感器 HST12-3

ZES ZIMMER电子系统有限公司是全球唯一一家专门从事高精度功率分析的高科技公司。三十多年来，ZES

ZIMMER位于德国Oberursel（法兰克福）的公司总部已经为全球客户设计，开发，制造和销售功率分析仪。ZES

ZIMMER的重点是宽带单/三相精密功率分析仪。电气和电子行业将它们用于研发和质量保证，测试实验室使用它们来保证符合标准，大学依靠它们来培养未来的工程师和科学家。由于其精确性和可靠性，ZES

ZIMMER

LMG系列的功率分析仪已经在市场上占据了领先地位。他们的创新测量技术不仅帮助他们的客户跟上电力电子行业的发展，而且为他们提供了一种有效的手段，可以超越竞争对手，将公司和产品置于领先位置。他们的承诺是让他们的客户获得快速，精确和可靠的结果，以便以有效的方式解决他们的测量任务-他们久经考验的技术和他们长达十年的功率分析经验提供了所需的一切。



-HST宽带精密高压分压器

-非常适合宽带电源中压测量

-逆变器，高压放电灯，超声波和等离子发生器

-精确测量高达20 kV的峰值电压

-频率范围DC至300 kHz

-可忽略不计的相位误差

-单相，双相和三相版本可用

-浮动电压的差值测量

-用于精密功率计的精密高压分压器

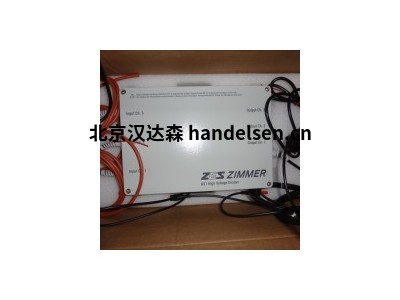

-HST系列宽带精密高压分压器



扩展ZES ZIMMER精度的电压测量范围 -离子功率计LMG用于标称电压以上1000 V.高压输入配有2 m引线附着在对地电压上的电压。

开放式引线可由客户完成。 HST3（相应的HST6 / 9/12）将DC，AC或任何失真的电压分开具有非常高的精度1000倍（相应的2000/3000/4000）。分压电压可在缓冲低阻抗BNC输出。为了避免噪音干扰建议使用屏蔽电缆测量LMG的输入。 HST可以作为一个，两个或三个通道版本以匹配特定的测量任务。单通道HSTx-1单独使用结束系统（例如超声波应用）。对于浮动（差值）电压测量（例如放电灯，等离子体应用）两相HSTx-2是*合适的。两个测量点之间的差异可以是测量为输出信号之间的差值通道。



三通道的典型应用领域

HSTx-3是变频器馈电的中压变频器和电压谐波。高压分压器不是适合在网格上测量！

安全

结束系统（例如超声波应用）。对于浮动（差值）电压测量（例如放电灯，等离子体应用）两相HSTx-2是*合适的。两个测量点之间的差异可以是测量为输出信号之间的差值通道。三通道的典型应用领域



HSTx-3是变频器馈电的中压变频器和电压谐波。高压分压器不是适合在网格上测量！为确保安全测量，您必须连接外壳的保护接地端子与适当的接地点。在这里你必须确保接地导体具有足够的横截面，关于应用可能的短路电流灰。现有的保护接地电源供应不是为此而设计的。适当的安全严格遵守说明！

我们建议使用用于的高压熔断器电压互感器保护和避雷器。该高压分压器不适合测量网格，如雷击，开关操作等事故可能会导致高瞬态过电压，远高于ZES ZIMMER规定的允许值，因此存在人员和设备的安全风险。有关安全和应用的更多数据，请参阅传感器手册“ZES传感器和附件”。

   型号示例：

ZES ZImmer  HST3-1

ZES ZImmer   HST3-2

ZES ZImmer   HST3-3

ZES ZImmer   HST6-1

ZES ZImmer   HST6-2

ZES ZImmer   HST6-3

ZES ZImmer   HST9 -1

ZES ZImmer   HST9 -2

ZES ZImmer   HST9 -3

ZES ZImmer   HST12-1

ZES ZImmer   HST12-2

ZES ZImmer   HST12-3
